Programmierbeispiele
5.9
5
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
175
5.9
Programmierbeispiele

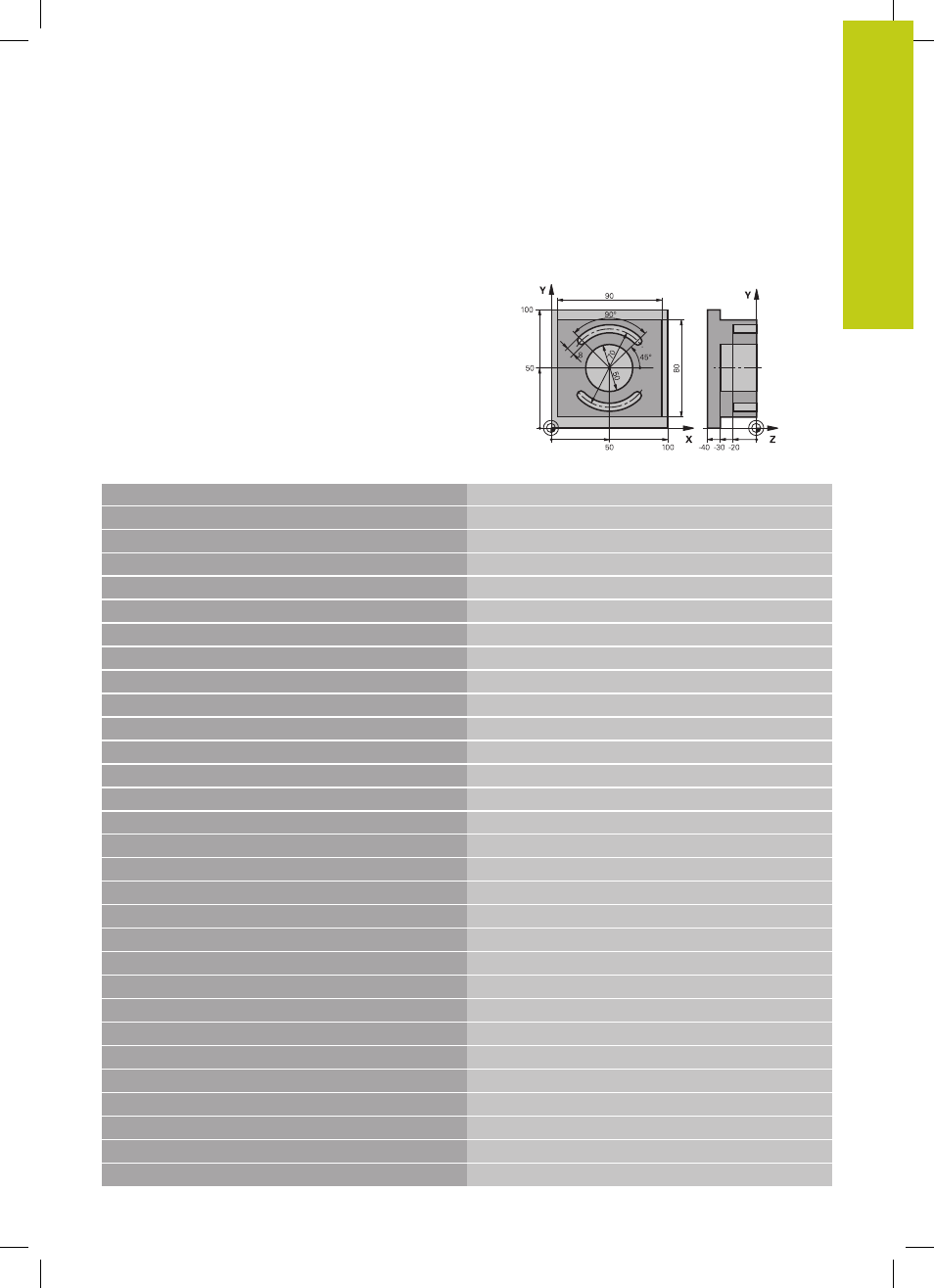

Beispiel: Tasche, Zapfen und Nuten fräsen
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Werkzeug-Aufruf Schruppen/Schlichten
4 L Z+250 R0 FMAX
Werkzeug freifahren
5 CYCL DEF 256 RECHTECKZAPFEN
Zyklus-Definition Außenbearbeitung
Q218=90
;1. SEITEN-LAENGE
Q424=100
;ROHTEILMASS 1
Q219=80
;2. SEITEN-LAENGE
Q425=100
;ROHTEILMASS 2
Q220=0
;ECKENRADIUS
Q368=0
;AUFMASS SEITE
Q224=0
;DREHLAGE
Q367=0
;ZAPFENLAGE
Q207=250
;VORSCHUB FRAESEN
Q351=+1
;FRAESART
Q201=-30
;TIEFE
Q202=5
;ZUSTELL-TIEFE
Q206=250
;VORSCHUB TIEFENZ.
Q200=2
;SICHERHEITS-ABST.
Q203=+0
;KOOR. OBERFLAECHE
Q204=20
;2. SICHERHEITS-ABST.
Q370=1
;BAHN-UEBERLAPPUNG
Q437=0
;ANFAHRPOSITION
6 L X+50 Y+50 R0 M3 M99
Zyklus-Aufruf Außenbearbeitung
7 CYCL DEF 252 KREISTASCHE
Zyklus-Definition Kreistasche
Q215=0
;BEARBEITUNGS-UMFANG
Q223=50
;KREISDURCHMESSER
Q368=0.2
;AUFMASS SEITE
Q207=500
;VORSCHUB FRAESEN
