Bearbeitungszyklen: Musterdefinitionen
6.2 PUNKTEMUSTER AUF KREIS (Zyklus 220, DIN/ISO: G220)
6
180
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015

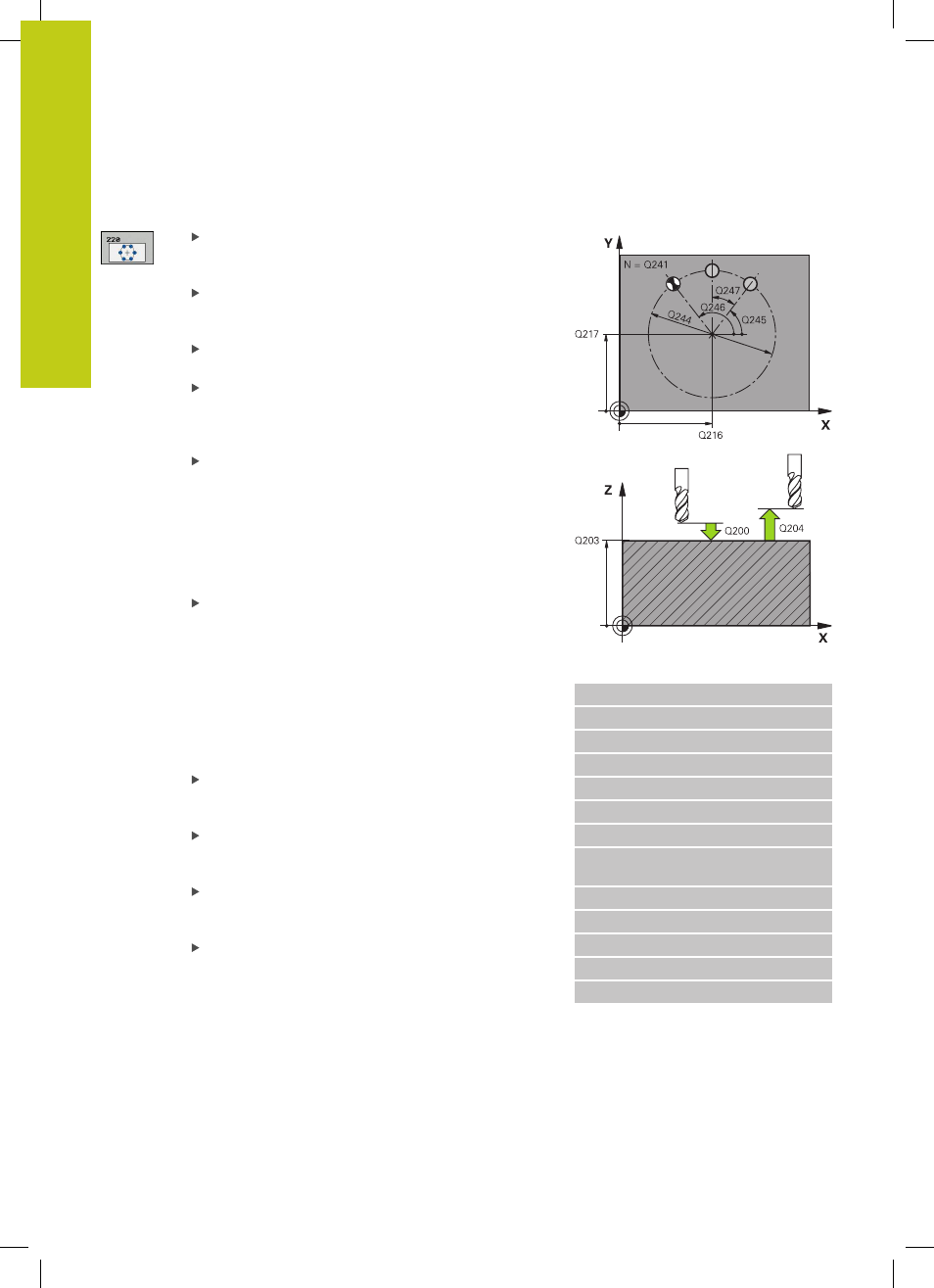

Zyklusparameter
Mitte 1. Achse Q216 (absolut): Teilkreis-Mittelpunkt
in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Mitte 2. Achse Q217 (absolut): Teilkreis-Mittelpunkt
in der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Teilkreis-Durchmesser Q244: Durchmesser des
Teilkreises. Eingabebereich 0 bis 99999,9999
Startwinkel Q245 (absolut): Winkel zwischen
der Hauptachse der Bearbeitungsebene und dem
Startpunkt der ersten Bearbeitung auf dem Teilkreis.
Eingabebereich -360,000 bis 360,000
Endwinkel Q246 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem
Startpunkt der letzten Bearbeitung auf dem Teilkreis
(gilt nicht für Vollkreise); Endwinkel ungleich
Startwinkel eingeben; wenn Endwinkel größer
als Startwinkel eingegeben, dann Bearbeitung
im Gegen-Uhrzeigersinn, sonst Bearbeitung im
Uhrzeigersinn. Eingabebereich -360,000 bis 360,000
Winkelschritt Q247 (inkremental): Winkel zwischen
zwei Bearbeitungen auf dem Teilkreis; wenn
der Winkelschritt gleich null ist, dann berechnet
die TNC den Winkelschritt aus Startwinkel,
Endwinkel und Anzahl Bearbeitungen; wenn ein
Winkelschritt eingegeben ist, dann berücksichtigt
die TNC den Endwinkel nicht; das Vorzeichen des
Winkelschritts legt die Bearbeitungsrichtung fest
(– = Uhrzeigersinn). Eingabebereich -360,000 bis
360,000
Anzahl Bearbeitungen Q241: Anzahl der
Bearbeitungen auf dem Teilkreis. Eingabebereich 1
bis 99999
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
NC-Sätze
53 CYCL DEF 220 MUSTER KREIS
Q216=+50 ;MITTE 1. ACHSE
Q217=+50 ;MITTE 2. ACHSE
Q244=80 ;TEILKREIS-DURCHM.
Q245=+0 ;STARTWINKEL
Q246=+360 ;ENDWINKEL
Q247=+0 ;WINKELSCHRITT
Q241=8 ;ANZAHL
BEARBEITUNGEN
Q200=2 ;SICHERHEITS-ABST.
Q203=+30 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q301=1 ;FAHREN AUF S. HOEHE
Q365=0 ;VERFAHRART
