GRAVIEREN (Zyklus 225, DIN/ISO: G225) 11.8
11
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
301

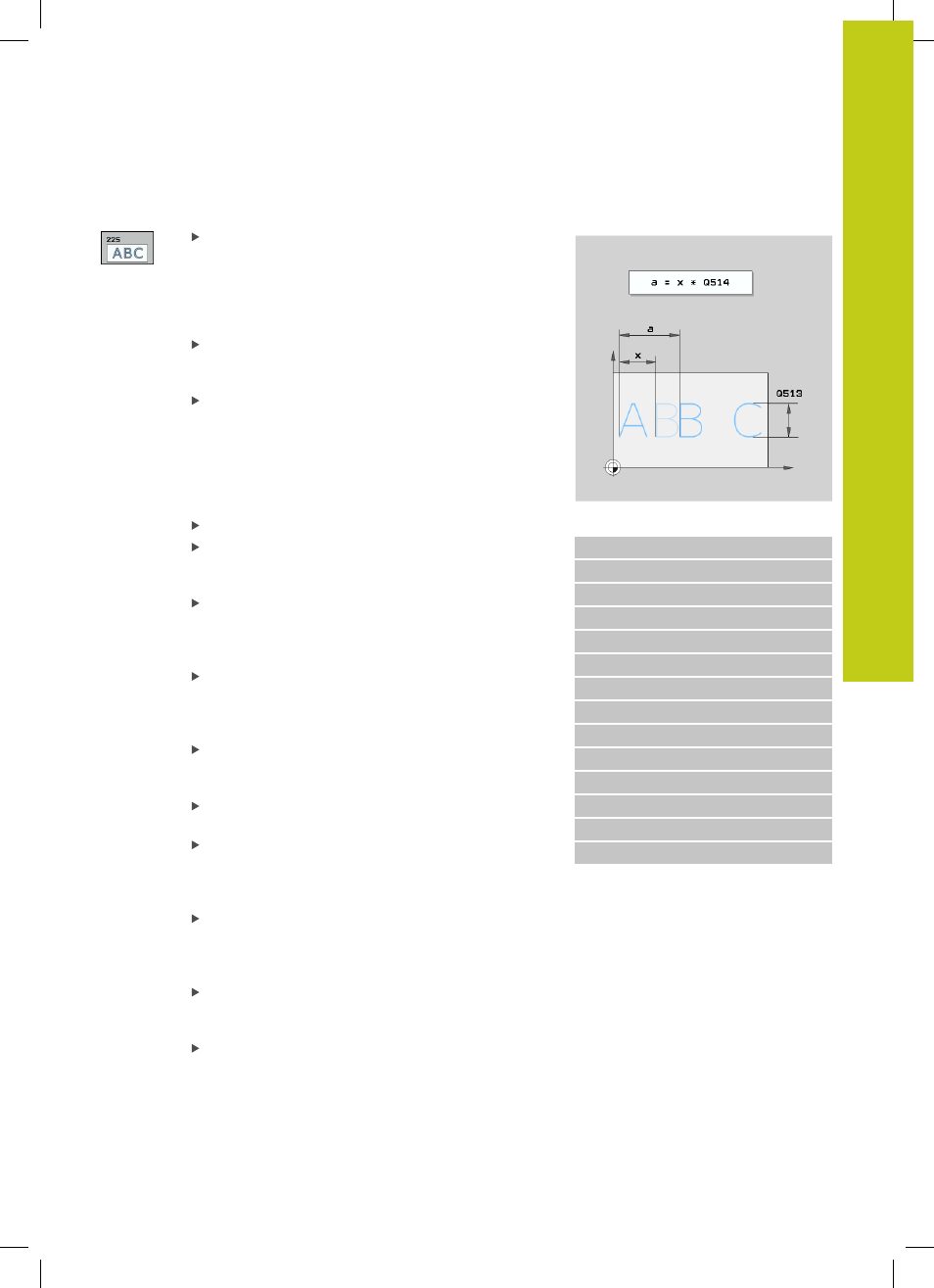

Zyklusparameter
Graviertext QS500: Graviertext innerhalb
Anführungszeichen. Zuweisung einer String-Variable
über Taste Q des Nummernblocks, Taste Q auf
der ASCI-Tastatur entspricht normaler Texteingabe.
Erlaubte Eingabezeichen: siehe "Systemvariablen
gravieren", Seite 303
Zeichenhöhe Q513 (absolut): Höhe der zu
gravierenden Zeichen in mm. Eingabebereich 0 bis
99999,9999
Faktor Abstand Q514: Beim verwendeten
Font handelt es sich um einen sogenannten
Proportionalfont. Jedes Zeichen hat demnach
seine eigene Breite, die die TNC bei Definition
von Q514=0 entsprechend graviert. Bei Definition
von Q514 ungleich 0 skaliert die TNC den Abstand
zwischen den Zeichen. Eingabebereich 0 bis 9,9999
Schriftart Q515: Momentan ohne Funktion
Text auf Gerade/Kreis (0/1) Q516:
Text entlang einer Geraden gravieren: Eingabe = 0
Text auf einem Kreisbogen gravieren: Eingabe = 1
Drehlage Q374: Mittelpunktswinkel, wenn Text auf
Kreis angeordnet werden soll. Gravierwinkel bei
gerader Textanordnung. Eingabebereich -360,0000
bis +360,0000°
Radius bei Text auf Kreis Q517 (absolut): Radius
des Kreisbogens, auf dem die TNC den Text
anordnen soll in mm. Eingabebereich 0 bis
99999,9999
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ
FAUTO, FU, FZ
Tiefe Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Graviergrund
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in mm/min. Eingabebereich 0 bis
99999,999 alternativ
FAUTO, FU
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ
PREDEF
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ
PREDEF
NC-Sätze
62 CYCL DEF 225 GRAVIEREN
QS500=“A“ ;GRAVIERTEXT
Q513=10 ;ZEICHENHOEHE
Q514=0 ;FAKTOR ABSTAND
Q515=0 ;SCHRIFTART
Q516=0 ;TEXTANORDNUNG
Q374=0 ;DREHLAGE
Q517=0 ;KREISRADIUS
Q207=750 ;VORSCHUB FRAESEN
Q201=-0.5 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q200=2 ;SICHERHEITS-ABST.
Q203=+20 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
