PUNKTEMUSTER AUF LINIEN (Zyklus 221, DIN/ISO: G221)
6.3
6
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
183

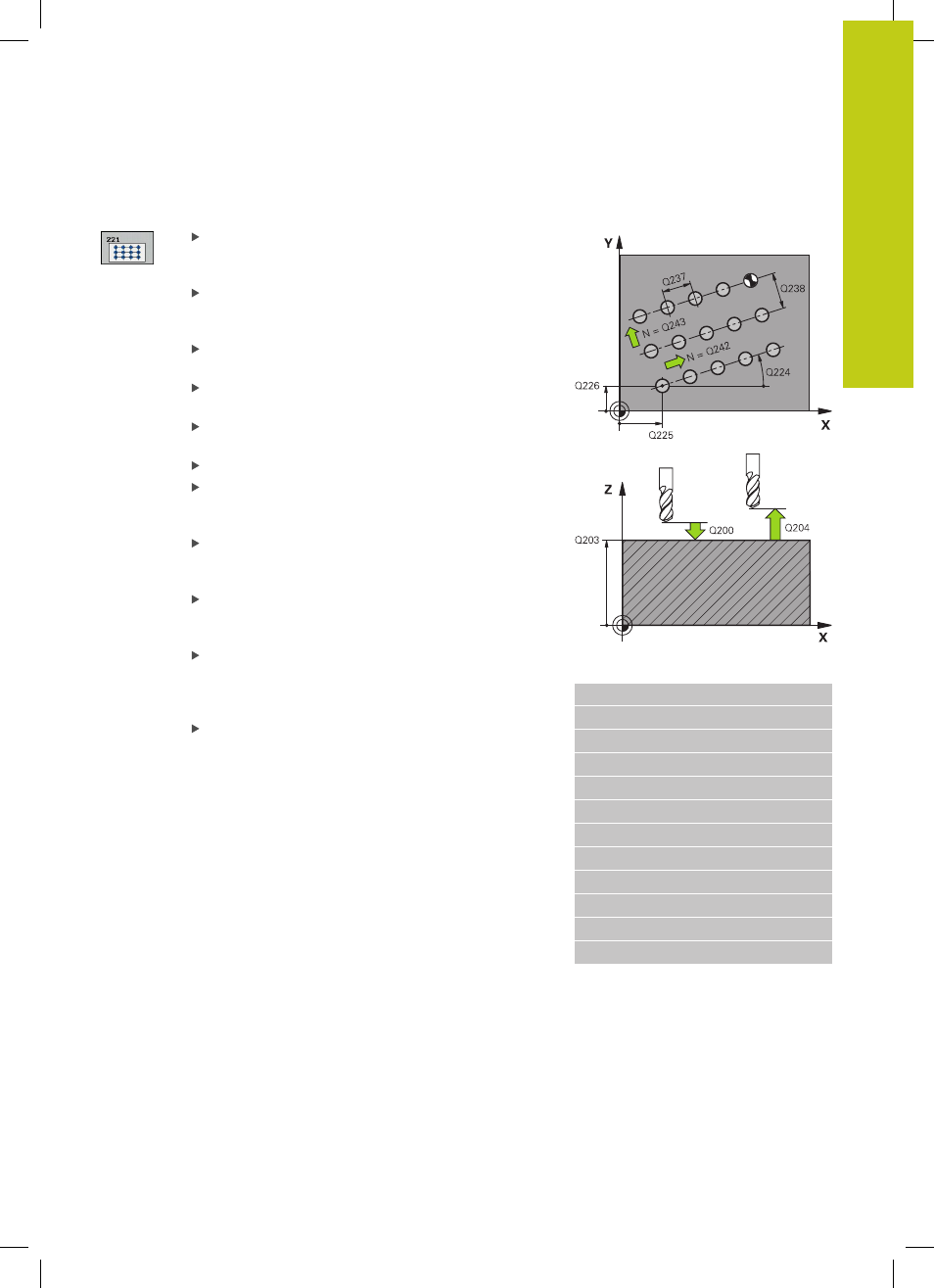

Zyklusparameter
Startpunkt 1. Achse Q225 (absolut): Koordinate
des Startpunktes in der Hauptachse der
Bearbeitungsebene
Startpunkt 2. Achse Q226 (absolut): Koordinate
des Startpunktes in der Nebenachse der
Bearbeitungsebene
Abstand 1. Achse Q237 (inkremental): Abstand der
einzelnen Punkte auf der Zeile
Abstand 2. Achse Q238 (inkremental): Abstand der
einzelnen Zeilen voneinander
Anzahl Spalten Q242: Anzahl der Bearbeitungen auf
der Zeile
Anzahl Zeilen Q243: Anzahl der Zeilen
Drehlage Q224 (absolut): Winkel, um den das
gesamte Anordnungsbild gedreht wird; das
Drehzentrum liegt im Startpunkt
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Fahren auf sichere Höhe Q301: Festlegen, wie das
Werkzeug zwischen den Bearbeitungen verfahren
soll:
0
: Zwischen den Bearbeitungen auf Sicherheits-
Abstand verfahren
1
: Zwischen den Bearbeitungen auf 2. Sicherheits-
Abstand verfahren
NC-Sätze
54 CYCL DEF 221 MUSTER LINIEN
Q225=+15
;STARTPUNKT 1. ACHSE
Q226=+15
;STARTPUNKT 2. ACHSE
Q237=+10
;ABSTAND 1. ACHSE
Q238=+8
;ABSTAND 2. ACHSE
Q242=6
;ANZAHL SPALTEN
Q243=4
;ANZAHL ZEILEN
Q224=+15
;DREHLAGE
Q200=2
;SICHERHEITS-ABST.
Q203=+30
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q301=1
;FAHREN AUF S. HOEHE
