Seite 235: Programmierbeispiele 8.6
Programmierbeispiele
8.6
8
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
235
8.6
Programmierbeispiele

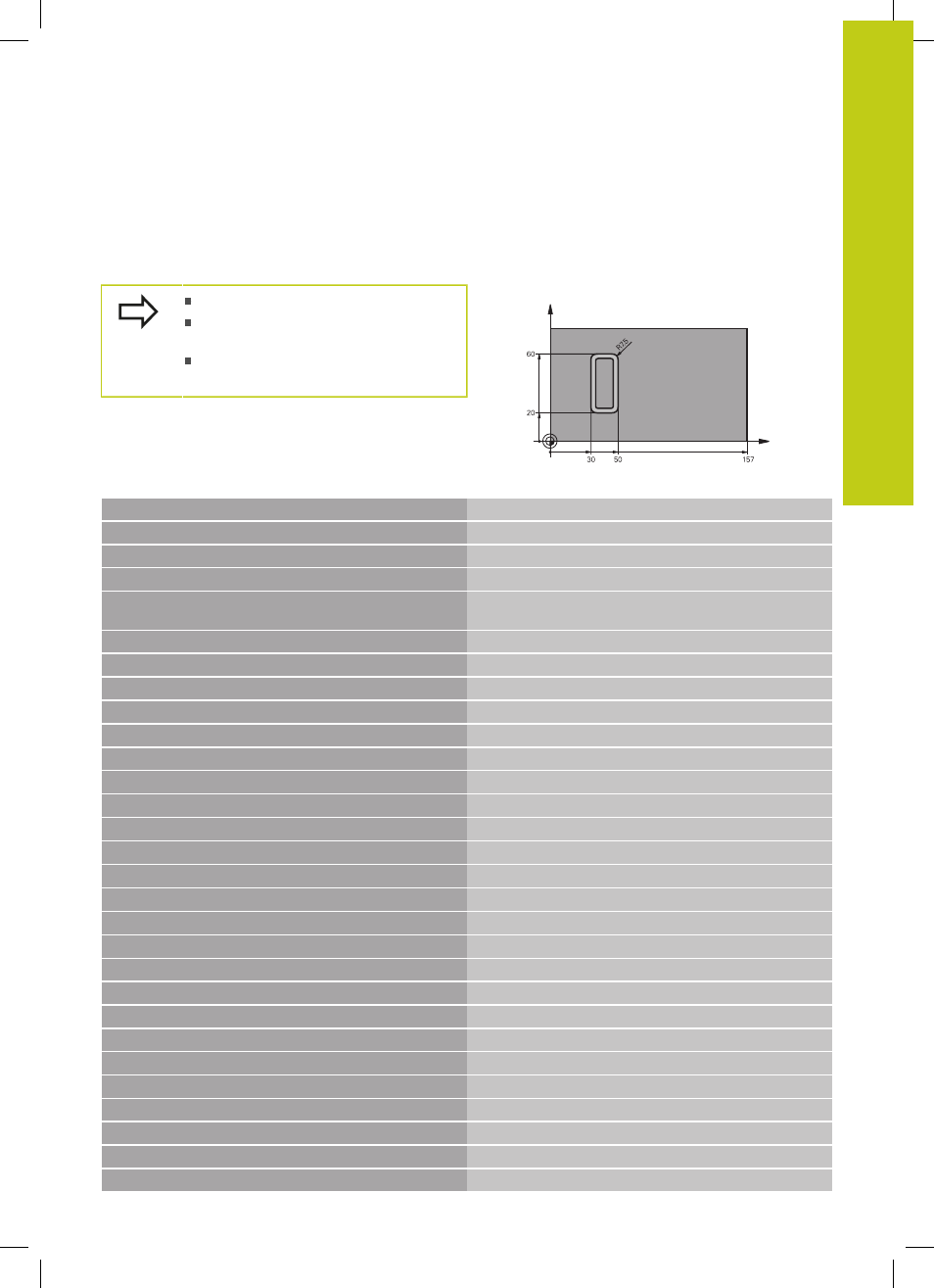

Beispiel: Zylinder-Mantel mit Zyklus 27
Maschine mit B-Kopf und C-Tisch
Zylinder mittig auf Rundtisch
aufgespannt.
Bezugspunkt liegt auf der Unterseite, in
der Rundtisch-Mitte
Y (Z)
X (C)
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Z S2000
Werkzeug-Aufruf, Durchmesser 7
2 L Z+250 R0 FMAX
Werkzeug freifahren
3 L X+50 Y0 R0 FMAX
Werkzeug auf Rundtisch-Mitte vorpositionieren
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0 TURN MBMAX
FMAX
Einschwenken
5 CYCL DEF 14.0 KONTUR
Kontur-Unterprogramm festlegen
6 CYCL DEF 14.1 KONTURLABEL 1
7 CYCL DEF 27 ZYLINDER-MANTEL
Bearbeitungs-Parameter festlegen
Q1=-7
;FRAESTIEFE
Q3=+0
;AUFMASS SEITE
Q6=2
;SICHERHEITS-ABST.
Q10=4
;ZUSTELL-TIEFE
Q11=100
;VORSCHUB TIEFENZ.
Q12=250
;VORSCHUB FRAESEN
Q16=25
;RADIUS
Q17=1
;BEMASSUNGSART
8 L C+0 R0 FMAX M13 M99
Rundtisch vorpositionieren, Spindel ein, Zyklus aufrufen
9 L Z+250 R0 FMAX
Werkzeug freifahren
10 PLANE RESET TURN FMAX
Zurückschwenken, PLANE-Funktion aufheben
11 M2
Programm-Ende
12 LBL 1
Kontur-Unterprogramm
13 L X+40 Y+20 RL
Angaben in der Drehachse in mm (Q17=1)
14 L X+50
15 RND R7.5
16 L Y+60
17 RND R7.5
18 L IX-20
19 RND R7.5
20 L Y+20
