Zyklen: Drehen

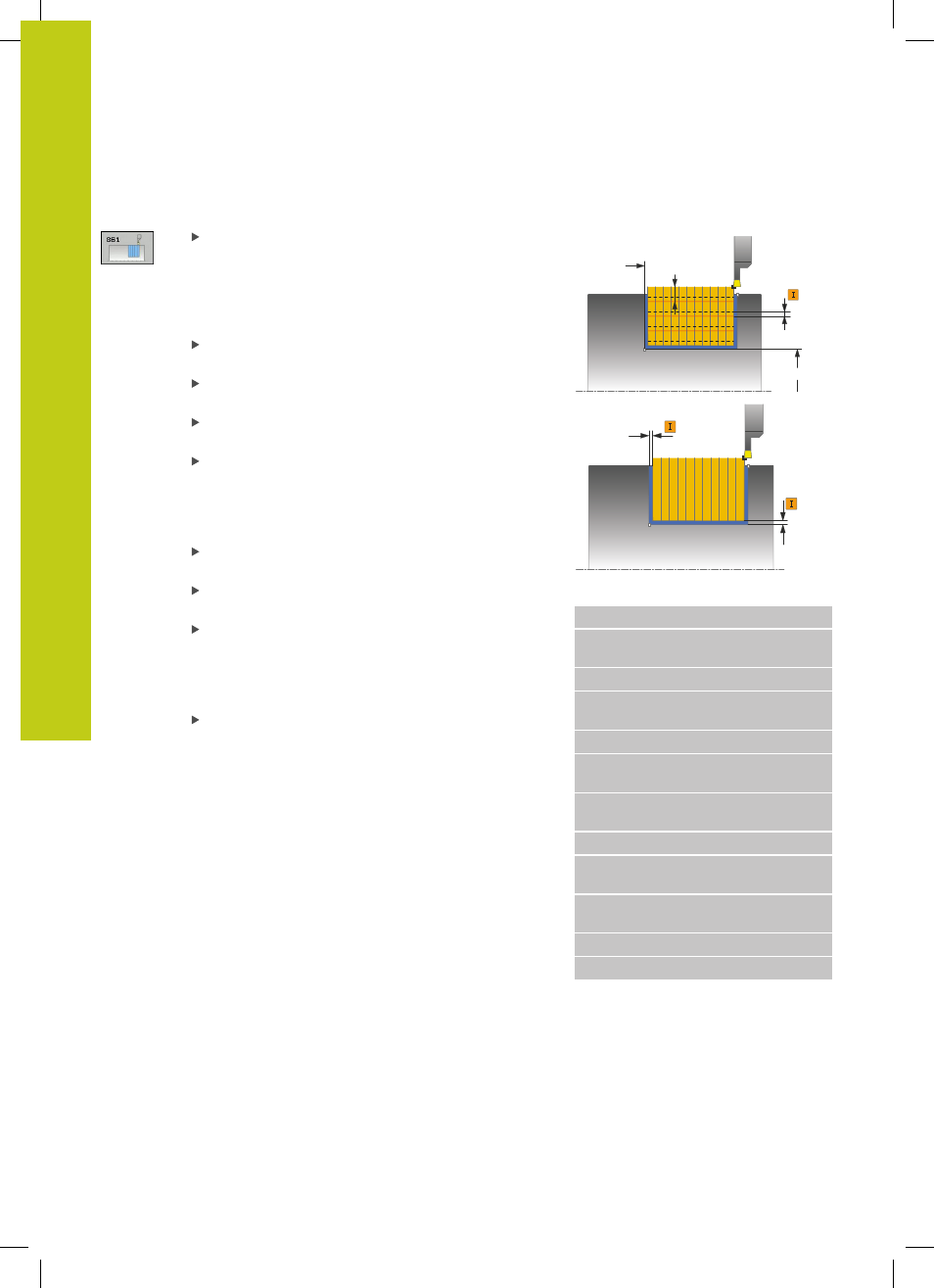

12.22 STECHEN RADIAL
(Zyklus 861, DIN/ISO: G861)
12
396
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Zyklusparameter
Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0 : Schruppen und Schlichten
1 : Nur Schruppen
2 : Nur Schlichten auf Fertigmaß
3 : Nur Schlichten auf Aufmaß
Sicherheits-Abstand Q460: reserviert, derzeit keine
Funktion
Konturende Durchmesser Q493: X-Koordinate des
Konturendpunkts (Durchmesserangabe)
Konturende Z Q494: Z-Koordinate des
Konturendpunkts
Vorschub Schruppen Q478:
Vorschubgeschwindigkeit beim Schruppen. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Aufmaß Durchmesser Q483 (inkremental):
Durchmesser-Aufmaß auf die definierte Kontur
Aufmaß Z Q484 (inkremental): Aufmaß auf die
definierte Kontur in axialer Richtung
Vorschub Schlichten Q505:
Vorschubgeschwindigkeit beim Schlichten. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Begrenzung Zustellung Q463: max. Stechtiefe pro
Schnitt
Ø Q460
Ø Q493
Q494
Q463
Ø Q483
Q484
NC-Sätze
11 CYCL DEF 861 STECHEN RADIAL
Q215=+0 ;BEARBEITUNGS-
UMFANG
Q460=+2 ;SICHERHEITS-ABSTAND
Q493=+50 ;KONTURENDE
DURCHMESSER
Q494=-50 ;KONTURENDE Z
Q478=+0.3 ;VORSCHUB
SCHRUPPEN
Q483=+0.4 ;AUFMASS
DURCHMESSER
Q484=+0.2 ;AUFMASS Z
Q505=+0.2 ;VORSCHUB
SCHLICHTEN
Q463=+0 ;BEGRENZUNG
ZUSTELLUNG
12 L X+75 Y+0 Z-25 FMAX M303
13 CYCL CALL
