HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Handbuch (Seite 478)

Tastsystemzyklen: Bezugspunkte automatisch erfassen

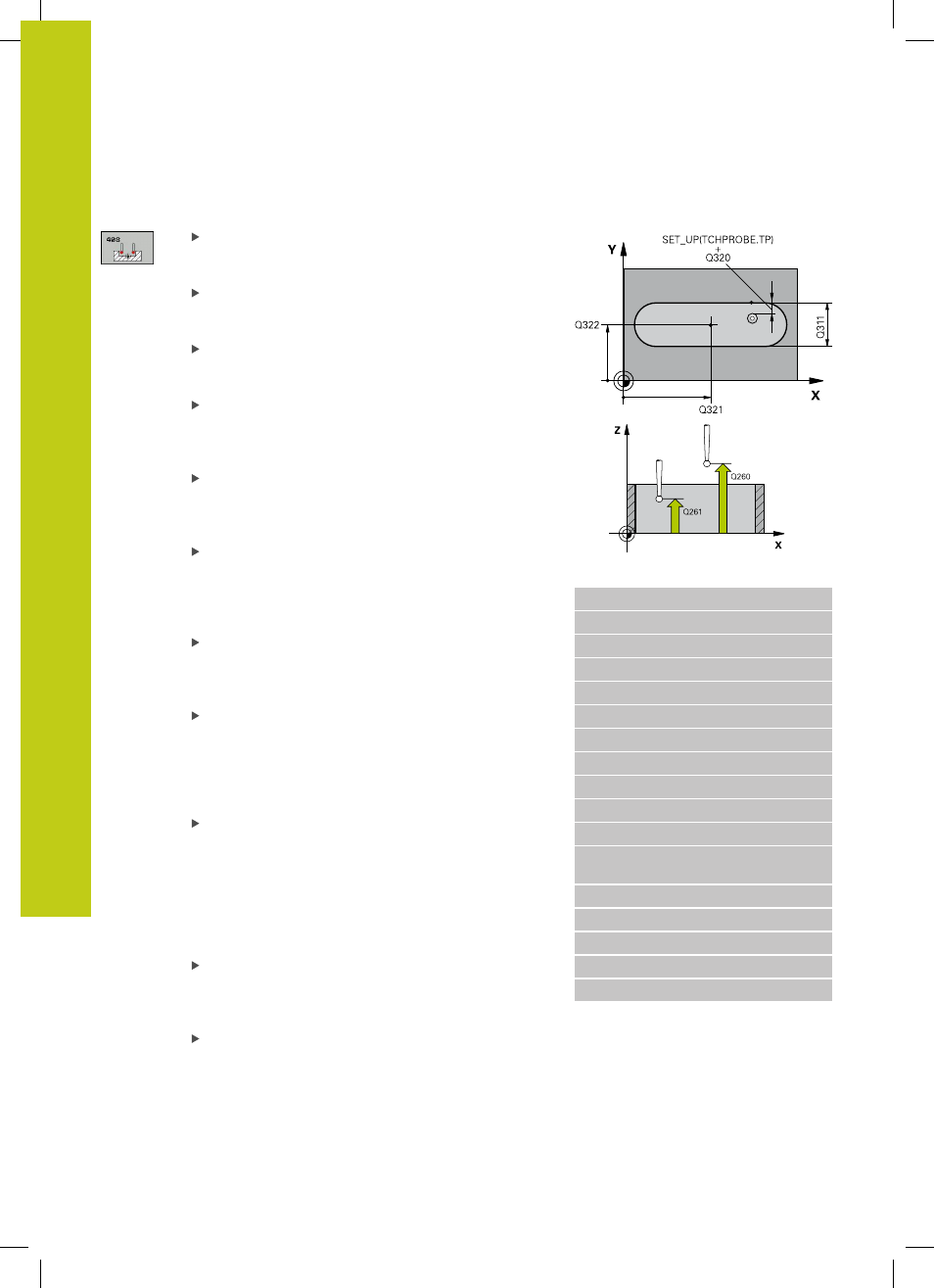

15.2 BEZUGSPUNKT MITTE NUT (Zyklus 408, DIN/ISO: G408)
15
478
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Zyklusparameter
Mitte 1. Achse Q321 (absolut): Mitte der Nut in der
Hauptachse der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
Mitte 2. Achse Q322 (absolut): Mitte der Nut
in der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Breite der Nut Q311 (inkremental): Breite der Nut
unabhängig von der Lage in der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
Messachse Q272: Achse der Bearbeitungsebene, in
der die Messung erfolgen soll:
1 : Hauptachse = Messachse
2 : Nebenachse = Messachse
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0 : Zwischen Messpunkten auf Messhöhe verfahren
1 : Zwischen Messpunkten auf Sicherer Höhe
verfahren
Nummer in Tabelle Q305: Nummer in der
Nullpunkt-Tabelle/Preset-Tabelle angeben, in der die
TNC die Koordinaten der Nutmitte speichern soll.
Falls Q303=1: Bei Eingabe von Q305=0, setzt die
TNC die Anzeige automatisch so, dass der neue
Bezugspunkt in der Nutmitte sitzt. Falls Q303=0: Bei
Eingabe von Q305=0, beschreibt die TNC die Zeile 0
der Nullpunkt-Tabelle. Eingabebereich 0 bis 99999
Neuer Bezugspunkt Q405 (absolut): Koordinate
in der Messachse, auf die die TNC die ermittelte
Nutmitte setzen soll. Grundeinstellung = 0.
Eingabebereich -99999,9999 bis 99999,9999
Messwert-Übergabe (0,1) Q303: Festlegen, ob die
ermittelte Grunddrehung in der Nullpunkt-Tabelle
oder in der Preset-Tabelle abgelegt werden soll:
0 : Ermittelte Grunddrehung als Nullpunkt-
Verschiebung in die aktive Nullpunkt-Tabelle
schreiben. Bezugssystem ist das aktive Werkstück-
Koordinatensystem
1 : Ermittelte Grunddrehung in die Preset-Tabelle
schreiben. Bezugssystem ist das Maschinen-
Koordinatensystem (REF-System)
NC-Sätze
5 TCH PROBE 408 BZPKT MITTE NUT
Q321=+50 ;MITTE 1. ACHSE
Q322=+50 ;MITTE 2. ACHSE
Q311=25 ;NUTBREITE
Q272=1 ;MESSACHSE
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
Q305=10 ;NR. IN TABELLE
Q405=+0 ;BEZUGSPUNKT
Q303=+1 ;MESSWERT-
UEBERGABE
Q381=1 ;ANTASTEN TS-ACHSE
Q382=+85 ;1. KO. FUER TS-ACHSE
Q383=+50 ;2. KO. FUER TS-ACHSE
Q384=+0 ;3. KO. FUER TS-ACHSE
Q333=+1 ;BEZUGSPUNKT
