GRUNDDREHUNG über zwei Zapfen (Zyklus 402, DIN/ISO: G402) 14.4
14
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
459

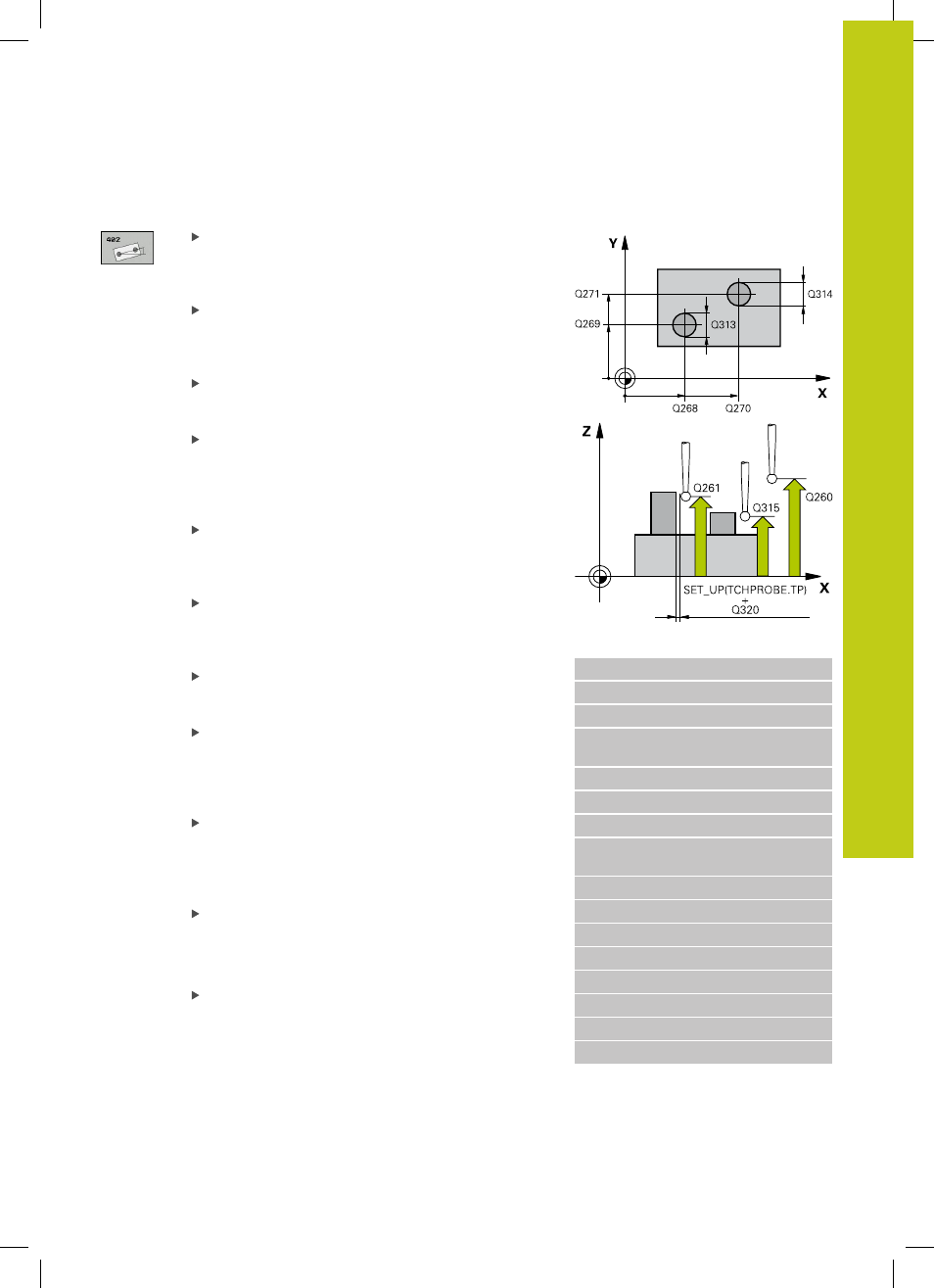

Zyklusparameter
1. Zapfen: Mitte 1. Achse Q268 (absolut):
Mittelpunkt des ersten Zapfens in der Hauptachse
der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
1. Zapfen: Mitte 2. Achse Q269 (absolut):
Mittelpunkt des ersten Zapfens in der Nebenachse
der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
Durchmesser Zapfen 1 Q313: Ungefährer
Durchmesser des 1. Zapfens. Wert eher zu groß
eingeben. Eingabebereich 0 bis 99999,9999
Messhöhe Zapfen 1 in TS-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in
der Tastsystem-Achse, auf der die Messung des
Zapfens 1 erfolgen soll. Eingabebereich -99999,9999
bis 99999,9999
2. Zapfen: Mitte 1. Achse Q270 (absolut):
Mittelpunkt des zweiten Zapfens in der Hauptachse
der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
2. Zapfen: Mitte 2. Achse Q271 (absolut):
Mittelpunkt des zweiten Zapfens in der Nebenachse
der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
Durchmesser Zapfen 2 Q314: Ungefährer
Durchmesser des 2. Zapfens. Wert eher zu groß
eingeben. Eingabebereich 0 bis 99999,9999
Messhöhe Zapfen 2 in TS-Achse Q315 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in
der Tastsystem-Achse, auf der die Messung des
Zapfens 2 erfolgen soll. Eingabebereich -99999,9999
bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0
: Zwischen Messpunkten auf Messhöhe verfahren
1
: Zwischen Messpunkten auf Sicherer Höhe
verfahren
NC-Sätze
5 TCH PROBE 402 ROT 2 ZAPFEN
Q268=-37
;1. MITTE 1. ACHSE
Q269=+12
;1. MITTE 2. ACHSE
Q313=60
;DURCHMESSER ZAPFEN
1
Q261=-5
;MESSHOEHE 1
Q270=+75
;2. MITTE 1. ACHSE
Q271=+20
;2. MITTE 2. ACHSE
Q314=60
;DURCHMESSER ZAPFEN
2
Q315=-5
;MESSHOEHE 2
Q320=0
;SICHERHEITS-ABST.
Q260=+20
;SICHERE HOEHE
Q301=0
;FAHREN AUF S. HOEHE
Q307=0
;VOREINST. DREHW.
Q305=0
;NR. IN TABELLE
Q402=0
;KOMPENSATION
Q337=0
;NULL SETZEN
