MESSEN EBENE (Zyklus 431, DIN/ISO: G431) 16.13
16
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
563
Beim Programmieren beachten!
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
Damit die TNC Winkelwerte berechnen kann, dürfen
die drei Messpunkte nicht auf einer Geraden liegen.
In den Parametern Q170 - Q172 werden die
Raumwinkel gespeichert, die bei der Funktion
Bearbeitungsebene Schwenken benötigt werden.
Über die ersten zwei Messpunkte bestimmen Sie die
Ausrichtung der Hauptachse beim Schwenken der
Bearbeitungsebene.
Der dritte Messpunkt legt die Richtung der
Werkzeug-Achse fest. Dritten Messpunkt in Richtung
positiver Y-Achse definieren, damit die Werkzeug-
Achse im rechtsdrehenden Koordinatensystem richtig
liegt.

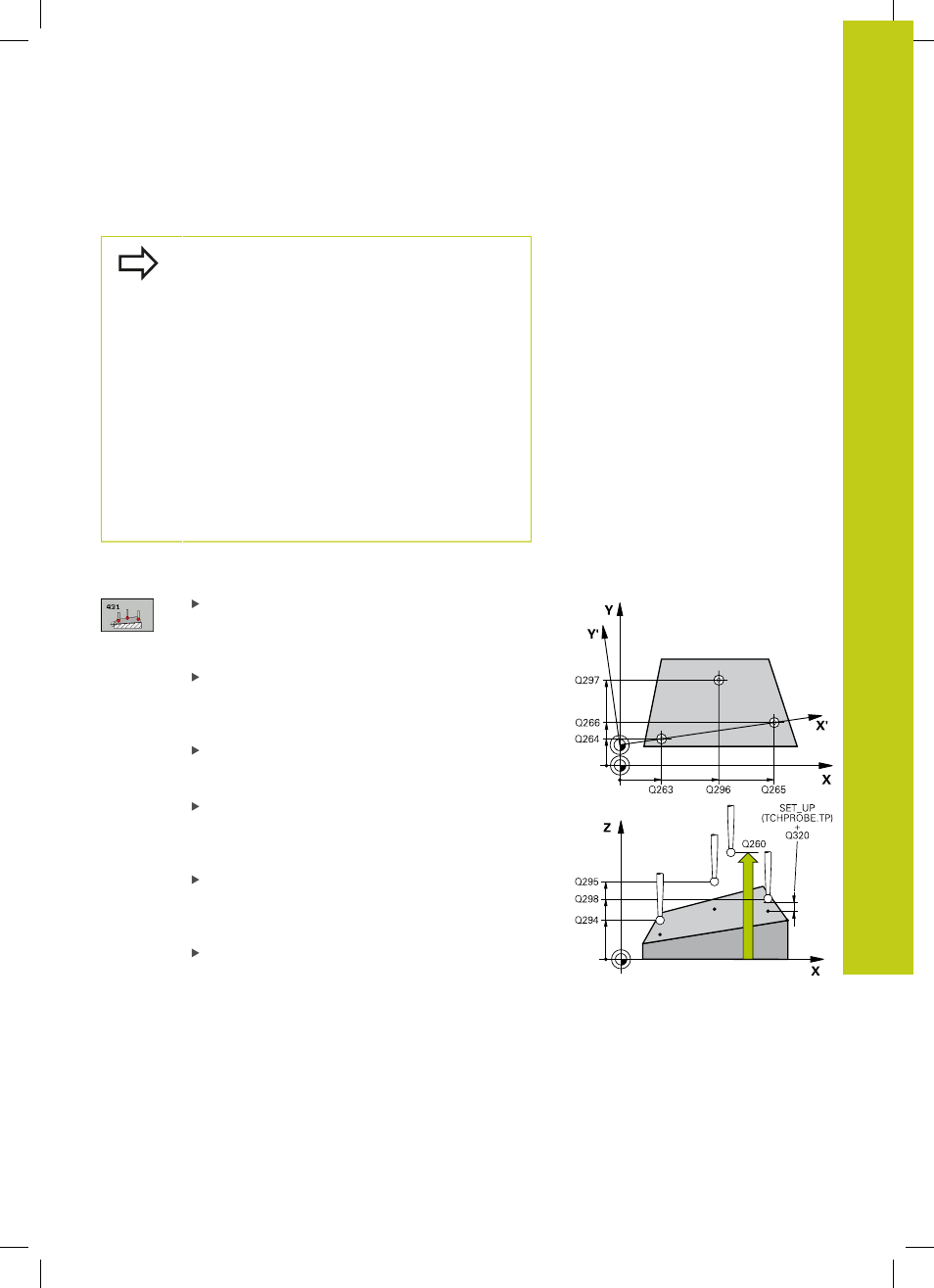

Zyklusparameter
1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 3. Achse Q294 (absolut): Koordinate
des ersten Antastpunktes in der Tastsystem-Achse.
Eingabebereich -99999,9999 bis 99999,9999
2. Messpunkt 1. Achse Q265 (absolut): Koordinate
des zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
2. Messpunkt 2. Achse Q266 (absolut): Koordinate
des zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
2. Messpunkt 3. Achse Q295 (absolut): Koordinate
des zweiten Antastpunktes in der Tastsystem-
Achse. Eingabebereich -99999,9999 bis 99999,9999
