Bearbeitungszyklen: Konturtasche mit Konturformel
9.1 SL-Zyklen mit komplexer Konturformel
9
244
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Überlagerte Konturen
Die TNC betrachtet grundsätzlich eine programmierte Kontur
als Tasche. Mit den Funktionen der Konturformel haben Sie die
Möglichkeit, eine Kontur in eine Insel umzuwandeln
Taschen und Inseln können Sie zu einer neuen Kontur überlagern.
Damit können Sie die Fläche einer Tasche durch eine überlagerte
Tasche vergrößern oder eine Insel verkleinern.
Unterprogramme: Überlagerte Taschen
Die nachfolgenden Programmierbeispiele sind
Konturbeschreibungs-Programme, die in einem
Konturdefinitions-Programm definiert sind. Das
Konturdefinitions-Programm wiederum ist über
die Funktion
SEL CONTOUR im eigentlichen
Hauptprogramm aufzurufen.

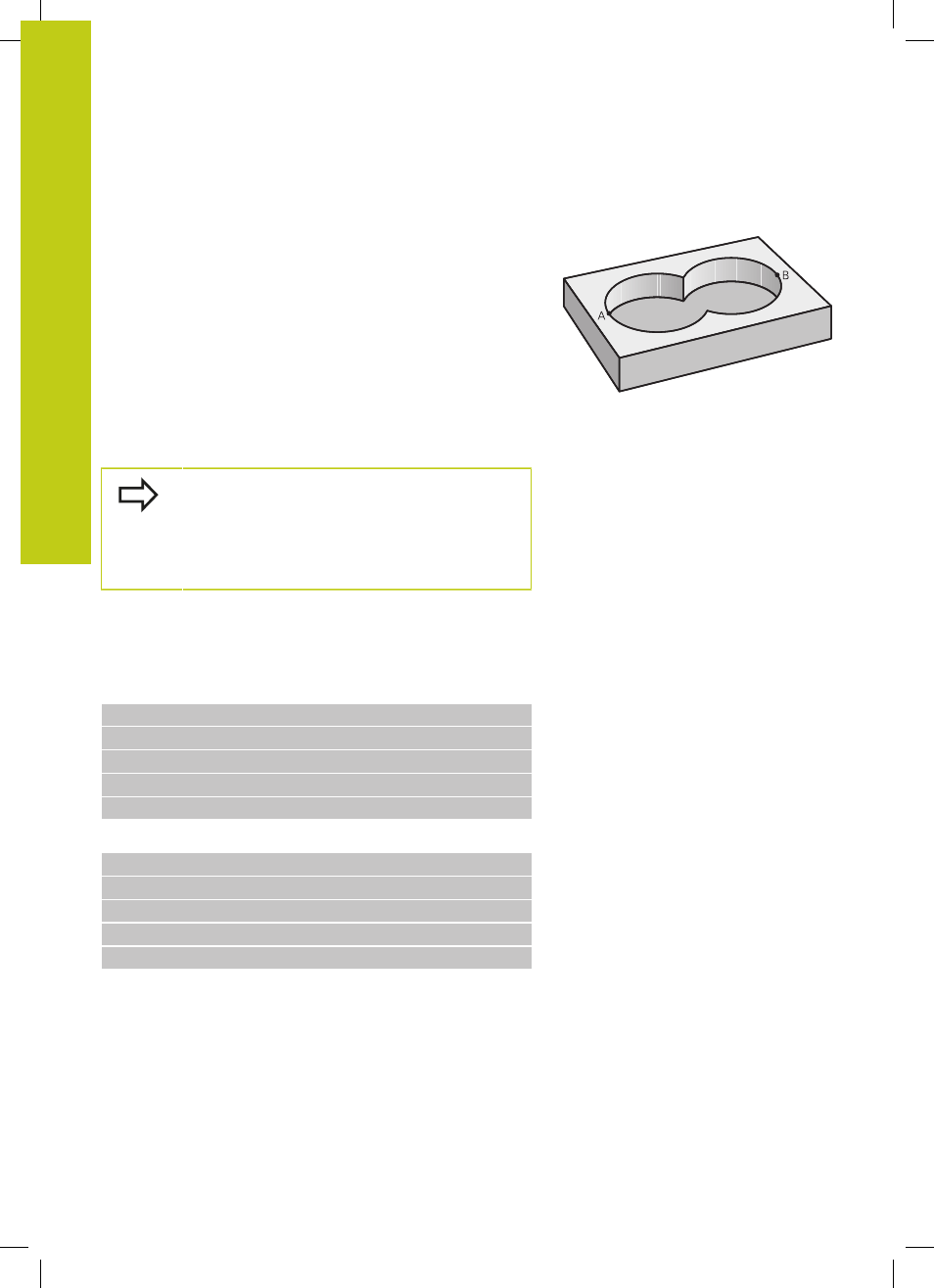

Die Taschen A und B überlagern sich.
Die TNC berechnet die Schnittpunkte S1 und S2, sie müssen nicht
programmiert werden.
Die Taschen sind als Vollkreise programmiert.
Konturbeschreibungs-Programm 1: Tasche A
0 BEGIN PGM TASCHE_A MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM TASCHE_A MM
Konturbeschreibungs-Programm 2: Tasche B
0 BEGIN PGM TASCHE_B MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM TASCHE_B MM
