STECHEN AXIAL ERWEITERT
(Zyklus 872, DIN/ISO: G872)
12.26
12
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
407
12.26 STECHEN AXIAL ERWEITERT
(Zyklus 872, DIN/ISO: G872)

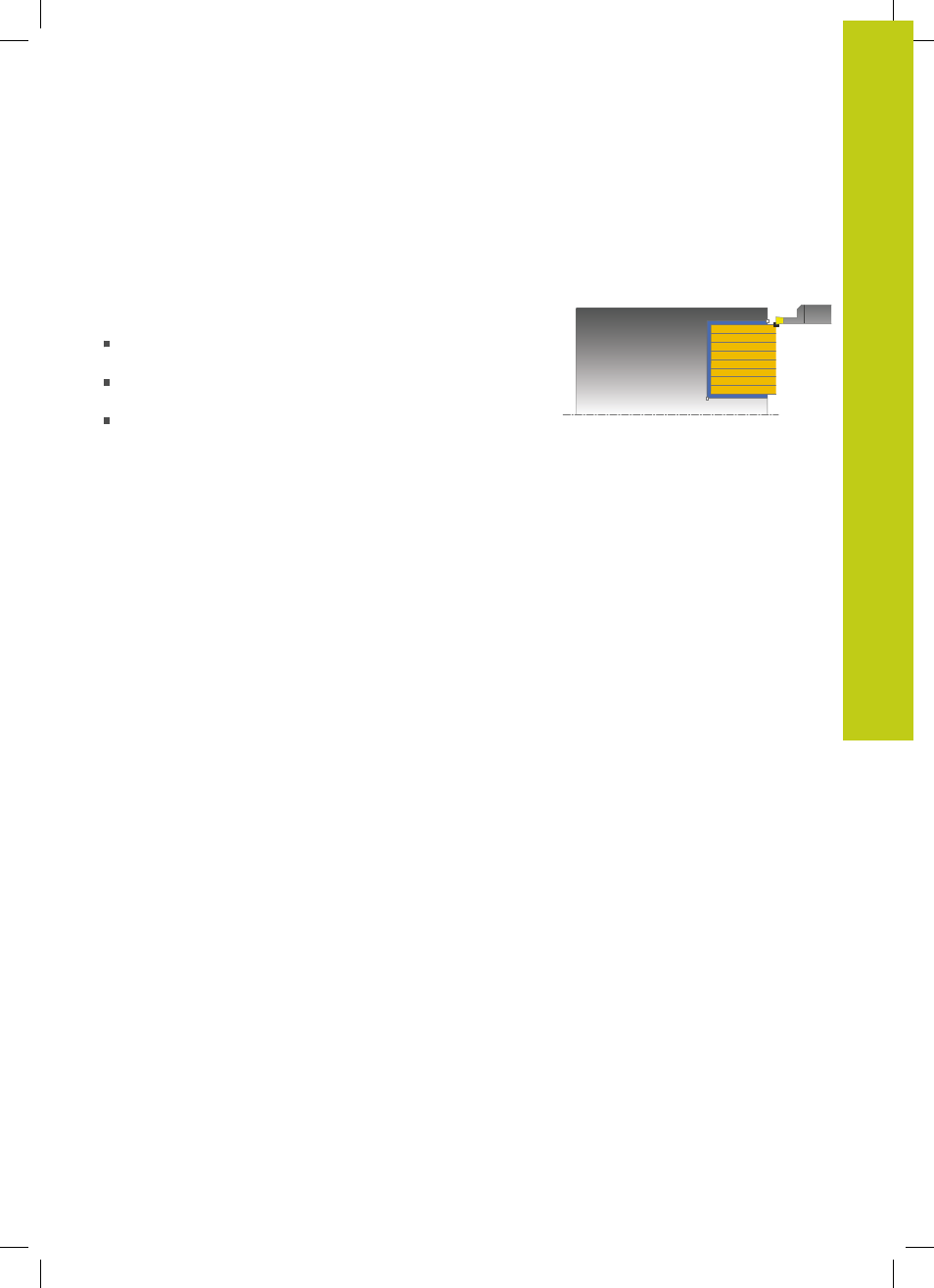

Anwendung
Mit diesem Zyklus können Sie Nuten axial einstechen
(planstechen). Erweiterter Funktionsumfang:
Am Konturanfang und Konturende können Sie eine Fase oder
Rundung einfügen
Im Zyklus können Sie Winkel für die Seitenwände der Nut
definieren
In den Konturecken können Sie Radien einfügen
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position
beim Zyklus-Aufruf. Falls die Z-Koordinate des Startpunktes kleiner
ist als
Q492 KONTURSTART Z, positioniert die TNC das Werkzeug
in der Z-Koordinate auf Q492 und startet den Zyklus von dort.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung
aus (Seitliche Zustellung = 0,8 Schneidenbreite).
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in radialer Richtung mit dem definierten Vorschub
Q478.
3 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
4 Die TNC wiederholt diesen Ablauf (1 bis 3), bis die Nutbreite
erreicht ist.
5 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
