Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.5
RUNDE NUT (Zyklus 254, DIN/ISO: G254)
5
156
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015

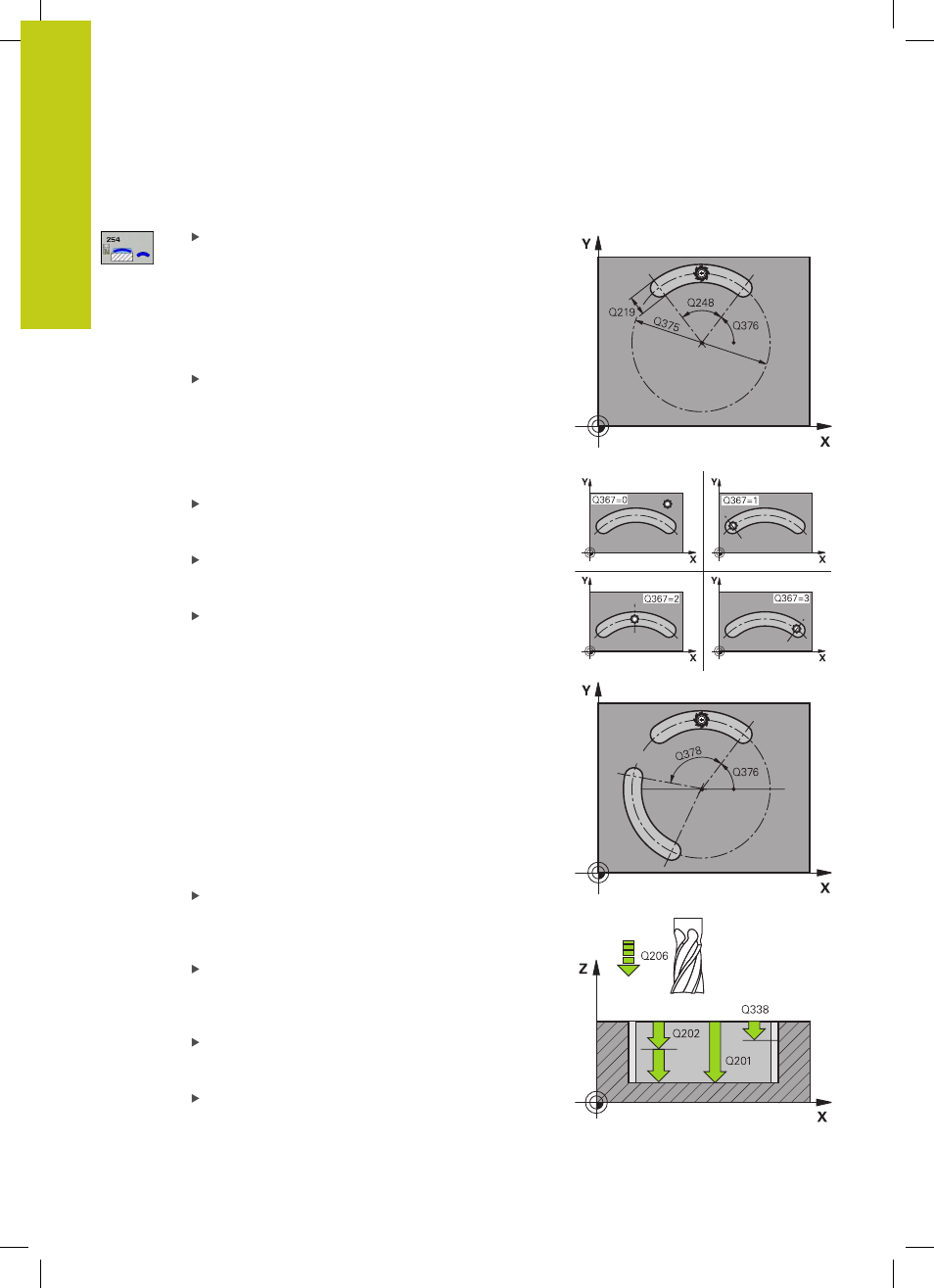

Zyklusparameter
Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0
: Schruppen und Schlichten
1
: Nur Schruppen
2
: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
Nutbreite Q219 (Wert parallel zur Nebenachse
der Bearbeitungsebene): Breite der Nut eingeben;
wenn Nutbreite gleich Werkzeug-Durchmesser
eingegeben, dann schruppt die TNC nur (Langloch
fräsen). Maximale Nutbreite beim Schruppen:
Doppelter Werkzeug-Durchmesser. Eingabebereich
0 bis 99999,9999
Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene. Eingabebereich
0 bis 99999,9999
Teilkreis-Durchmesser Q375: Durchmesser
des Teilkreises eingeben. Eingabebereich 0 bis
99999,9999
Bezug für Nutlage (0/1/2/3) Q367: Lage der Nut
bezogen auf die Position des Werkzeuges beim
Zyklus-Aufruf:
0
: Werkzeugposition wird nicht berücksichtigt.
Nutlage ergibt sich aus eingegebener Teilkreis-Mitte
und Startwinkel
1
: Werkzeugposition = Zentrum linker Nutkreis.
Startwinkel Q376 bezieht sich auf diese Position.
Eingegebene Teilkreis-Mitte wird nicht berücksichtigt
2
: Werkzeugposition = Zentrum Mittelachse.
Startwinkel Q376 bezieht sich auf diese
Position. Eingegebene Teilkreis-Mitte wird nicht
berücksichtigt
3
: Werkzeugposition = Zentrum rechter Nutkreis.
Startwinkel Q376 bezieht sich auf diese Position.
Eingegebene Teilkreis-Mitte wird nicht berücksichtigt
Mitte 1. Achse Q216 (absolut): Mitte des Teilkreises
in der Hauptachse der Bearbeitungsebene.
Nur
wirksam, wenn Q367 = 0
. Eingabebereich
-99999,9999 bis 99999,9999
Mitte 2. Achse Q217 (absolut): Mitte des Teilkreises
in der Nebenachse der Bearbeitungsebene.
Nur wirksam, wenn Q367 = 0
. Eingabebereich
-99999,9999 bis 99999,9999
Startwinkel Q376 (absolut): Polarwinkel des
Startpunkts eingeben. Eingabebereich -360,000 bis
360,000
Öffnungs-Winkel der Nut Q248 (inkremental):
Öffnungs-Winkel der Nut eingeben. Eingabebereich
0 bis 360,000
