Bearbeitungszyklen: Bohren
3.4
REIBEN (Zyklus 201, DIN/ISO: G201)
3
80
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015

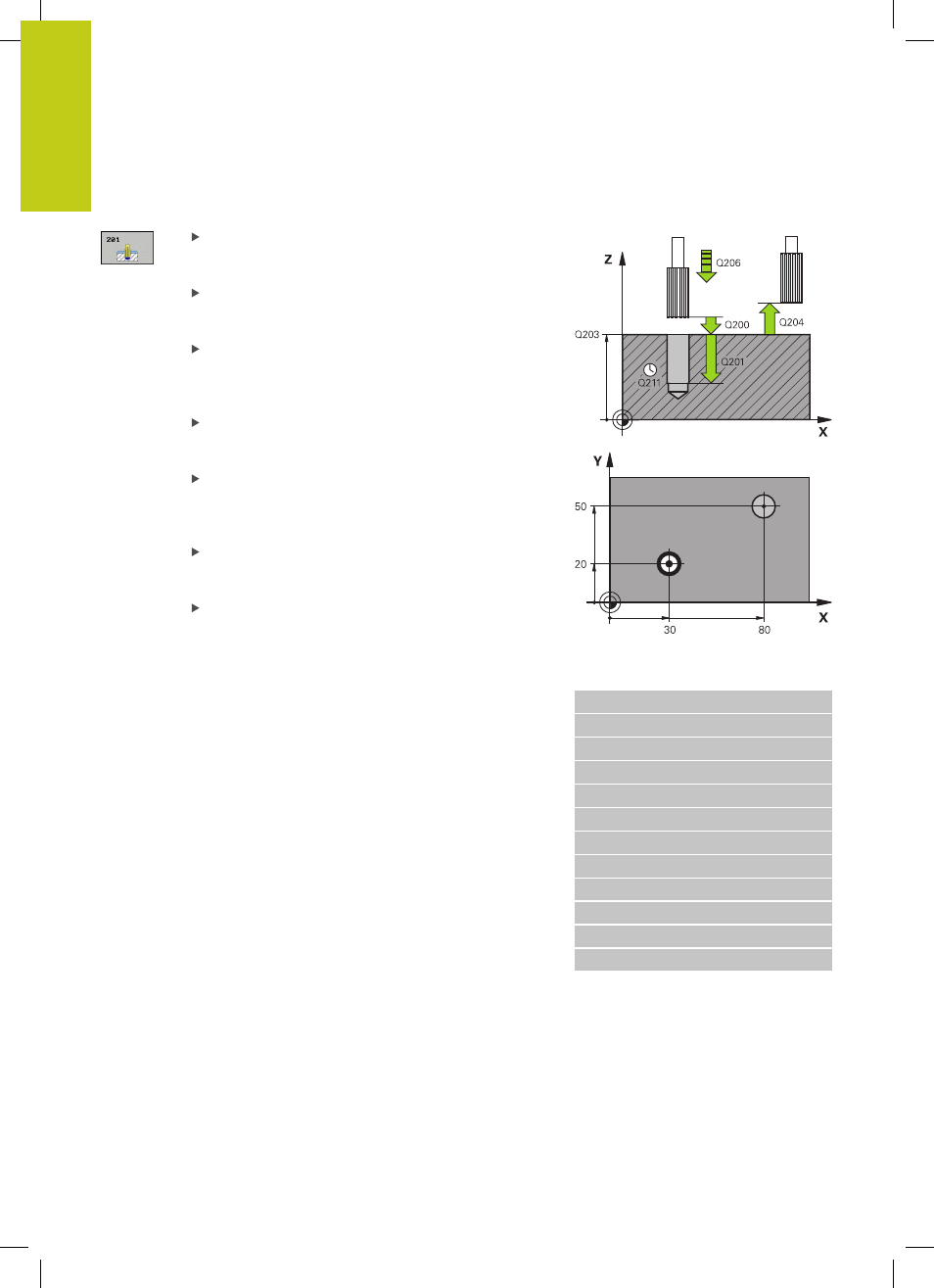

Zyklusparameter
Sicherheits-Abstand Q200 (inkremental):
Abstand Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Reiben in mm/min. Eingabebereich 0 bis 99999,999
alternativ
FAUTO, FU
Verweilzeit unten Q211: Zeit in Sekunden,
die das Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000
Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren aus der Bohrung
in mm/min. Wenn Sie Q208 = 0 eingeben, dann gilt
Vorschub Reiben. Eingabebereich 0 bis 99999,999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich 0
bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
NC-Sätze
11 CYCL DEF 201 REIBEN
Q200=2
;SICHERHEITS-ABST.
Q201=-15
;TIEFE
Q206=100
;VORSCHUB TIEFENZ.
Q211=0.5
;VERWEILZEIT UNTEN
Q208=250
;VORSCHUB RUECKZUG
Q203=+20
;KOOR. OBERFLAECHE
Q204=100
;2. SICHERHEITS-ABST.
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
