BEZUGSPUNKT TASTSYSTEM-ACHSE (Zyklus 417, DIN/ISO: G417) 15.11
15
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
515

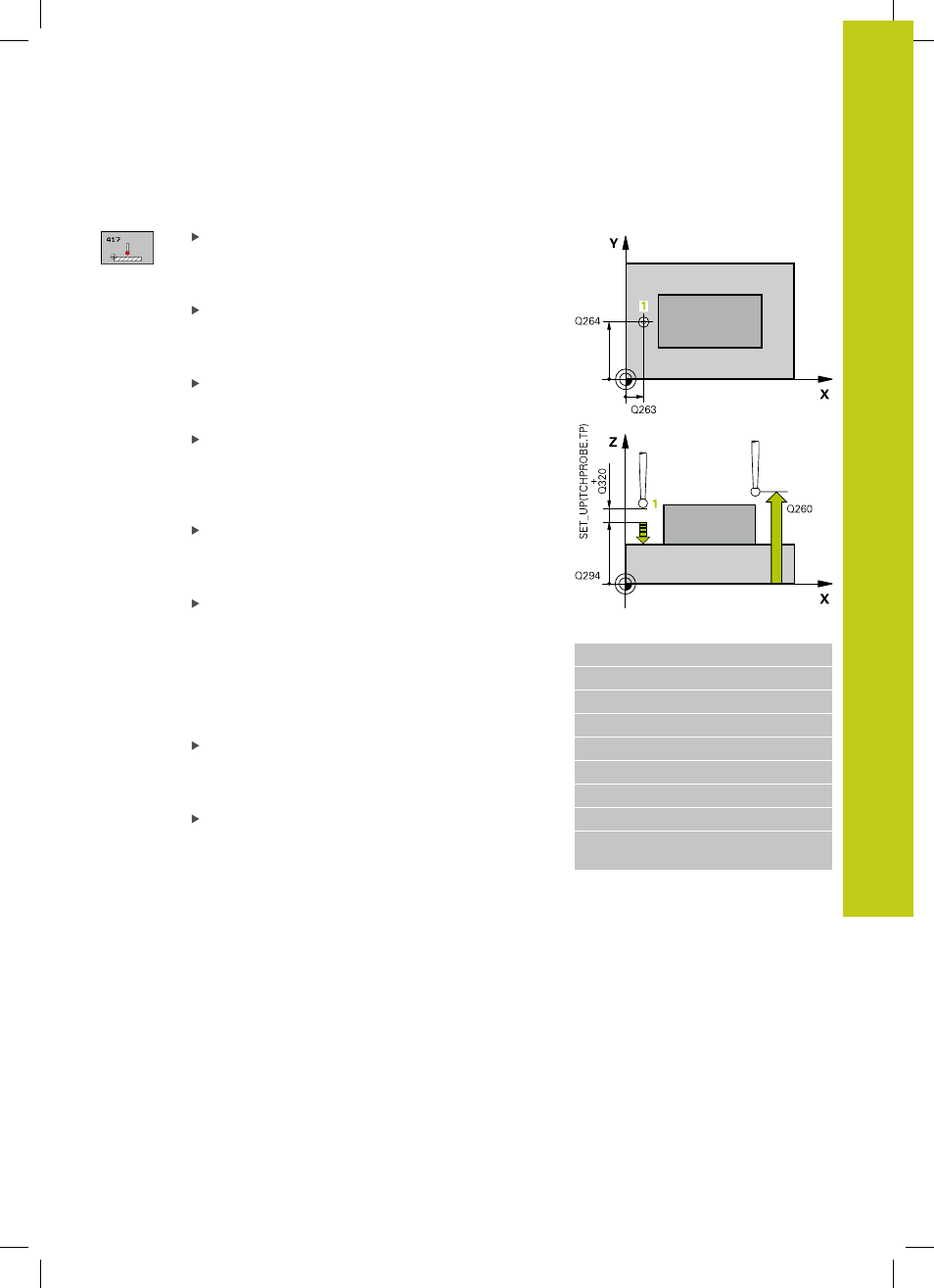

Zyklusparameter
1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 3. Achse Q294 (absolut): Koordinate
des ersten Antastpunktes in der Tastsystem-Achse.
Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Nullpunkt-Nummer in Tabelle Q305: Nummer in
der Nullpunkt-Tabelle/Preset-Tabelle angeben, in der
die TNC die Koordinate speichern soll. Falls Q303=1:
Bei Eingabe von Q305=0, setzt die TNC die Anzeige
automatisch so, dass der neue Bezugspunkt auf
der angetasteten Fläche sitzt. Falls Q303=0: Bei
Eingabe von Q305=0, beschreibt die TNC die Zeile 0
der Nullpunkt-Tabelle. Eingabebereich 0 bis 99999
Neuer Bezugspunkt Q333 (absolut): Koordinate,
auf die die TNC den Bezugspunkt setzen soll.
Grundeinstellung = 0. Eingabebereich -99999,9999
bis 99999,9999
Messwert-Übergabe (0,1) Q303: Festlegen, ob der
ermittelte Bezugspunkt in der Nullpunkt-Tabelle oder
in der Preset-Tabelle abgelegt werden soll:
-1
: Nicht verwenden! Wird von der TNC
eingetragen, wenn alte Programme eingelesen
werden (siehe "Gemeinsamkeiten aller
Tastsystemzyklen zum Bezugspunkt-Setzen",
Seite 474)
0
: Ermittelten Bezugspunkt in die aktive Nullpunkt-
Tabelle schreiben. Bezugssystem ist das aktive
Werkstück-Koordinatensystem
1
: Ermittelten Bezugspunkt in die Preset-Tabelle
schreiben. Bezugssystem ist das Maschinen-
Koordinatensystem (REF-System)
NC-Sätze
5 TCH PROBE 417 BZPKT TS.-ACHSE
Q263=+25
;1. PUNKT 1. ACHSE
Q264=+25
;1. PUNKT 2. ACHSE
Q294=+25
;1. PUNKT 3. ACHSE
Q320=0
;SICHERHEITS-ABST.
Q260=+50
;SICHERE HOEHE
Q305=0
;NR. IN TABELLE
Q333=+0
;BEZUGSPUNKT
Q303=+1
;MESSWERT-
UEBERGABE
