BEZUGSPUNKT RECHTECK AUSSEN (Zyklus 411, DIN/ISO: G411) 15.5
15
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
489

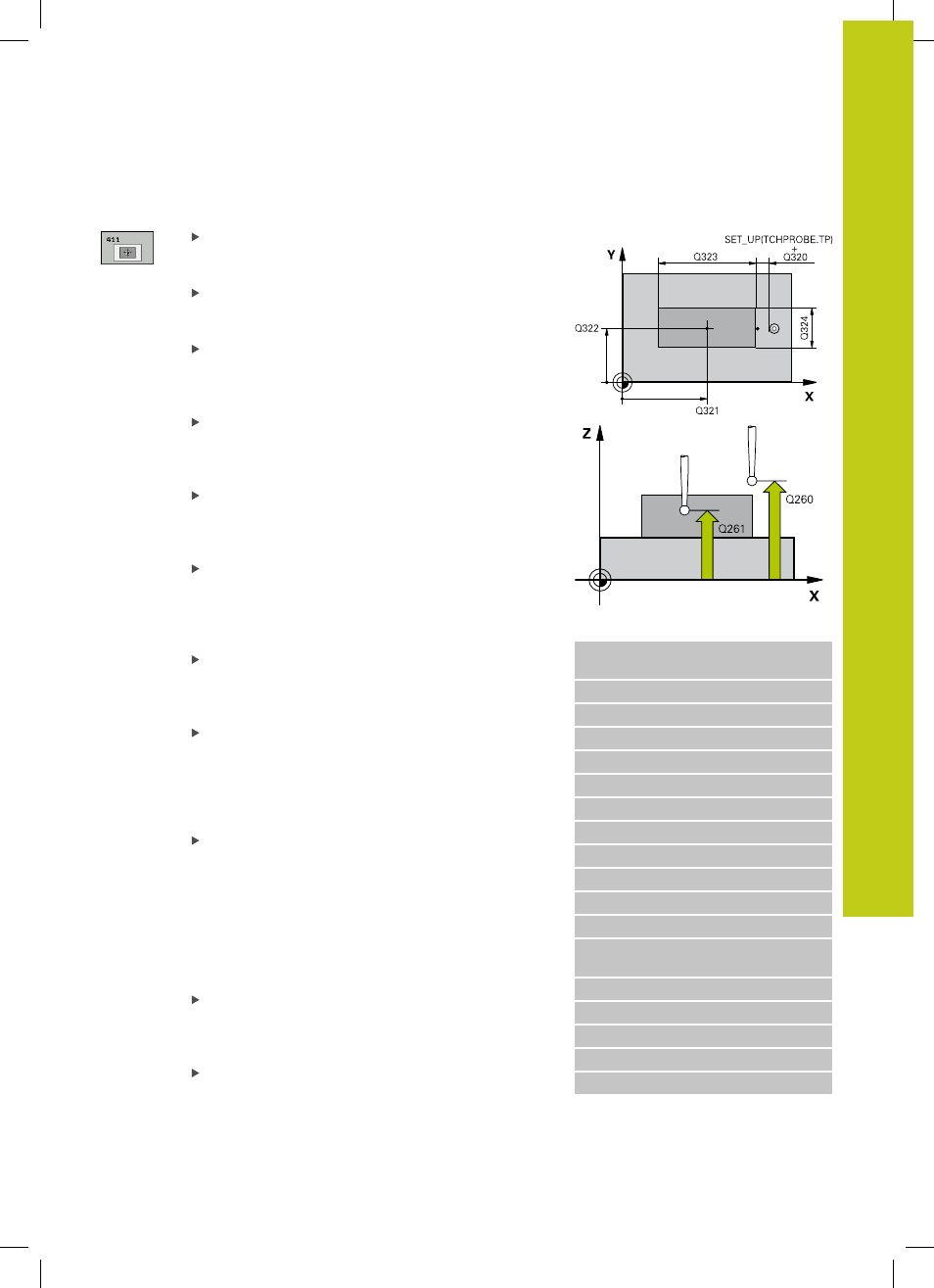

Zyklusparameter
Mitte 1. Achse Q321 (absolut): Mitte des Zapfens
in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Mitte 2. Achse Q322 (absolut): Mitte des Zapfens
in der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
1. Seiten-Länge Q323 (inkremental): Länge
des Zapfens, parallel zur Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
2. Seiten-Länge Q324 (inkremental): Länge
des Zapfens, parallel zur Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0 : Zwischen Messpunkten auf Messhöhe verfahren
1 : Zwischen Messpunkten auf Sicherer Höhe
verfahren
Nullpunkt-Nummer in Tabelle Q305: Nummer in
der Nullpunkt-Tabelle/Preset-Tabelle angeben, in der
die TNC die Koordinaten der Zapfenmitte speichern
soll. Falls Q303=1: Bei Eingabe von Q305=0, setzt
die TNC die Anzeige automatisch so, dass der neue
Bezugspunkt in der Zapfenmitte sitzt. Falls Q303=0:
Bei Eingabe von Q305=0, beschreibt die TNC die
Zeile 0 der Nullpunkt-Tabelle. Eingabebereich 0 bis
99999
Neuer Bezugspunkt Hauptachse Q331 (absolut):
Koordinate in der Hauptachse, auf die die TNC die
ermittelte Zapfenmitte setzen soll. Grundeinstellung
= 0. Eingabebereich -99999,9999 bis 99999,9999
Neuer Bezugspunkt Nebenachse Q332 (absolut):
Koordinate in der Nebenachse, auf die die TNC die
ermittelte Zapfenmitte setzen soll. Grundeinstellung
= 0. Eingabebereich -99999,9999 bis 99999,9999
NC-Sätze
5 TCH PROBE 411 BZPKT RECHTECK
AUS.
Q321=+50
;MITTE 1. ACHSE
Q322=+50 ;MITTE 2. ACHSE
Q323=60 ;1. SEITEN-LAENGE
Q324=20 ;2. SEITEN-LAENGE
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
Q305=0 ;NR. IN TABELLE
Q331=+0 ;BEZUGSPUNKT
Q332=+0 ;BEZUGSPUNKT
Q303=+1 ;MESSWERT-
UEBERGABE
Q381=1 ;ANTASTEN TS-ACHSE
Q382=+85 ;1. KO. FUER TS-ACHSE
Q383=+50 ;2. KO. FUER TS-ACHSE
Q384=+0 ;3. KO. FUER TS-ACHSE
Q333=+1 ;BEZUGSPUNKT
