Zyklen: Drehen
12.21 STECHDREHEN KONTUR AXIAL
(Zyklus 850, DIN/ISO: G850)
12
390
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
12.21 STECHDREHEN KONTUR AXIAL
(Zyklus 850, DIN/ISO: G850)

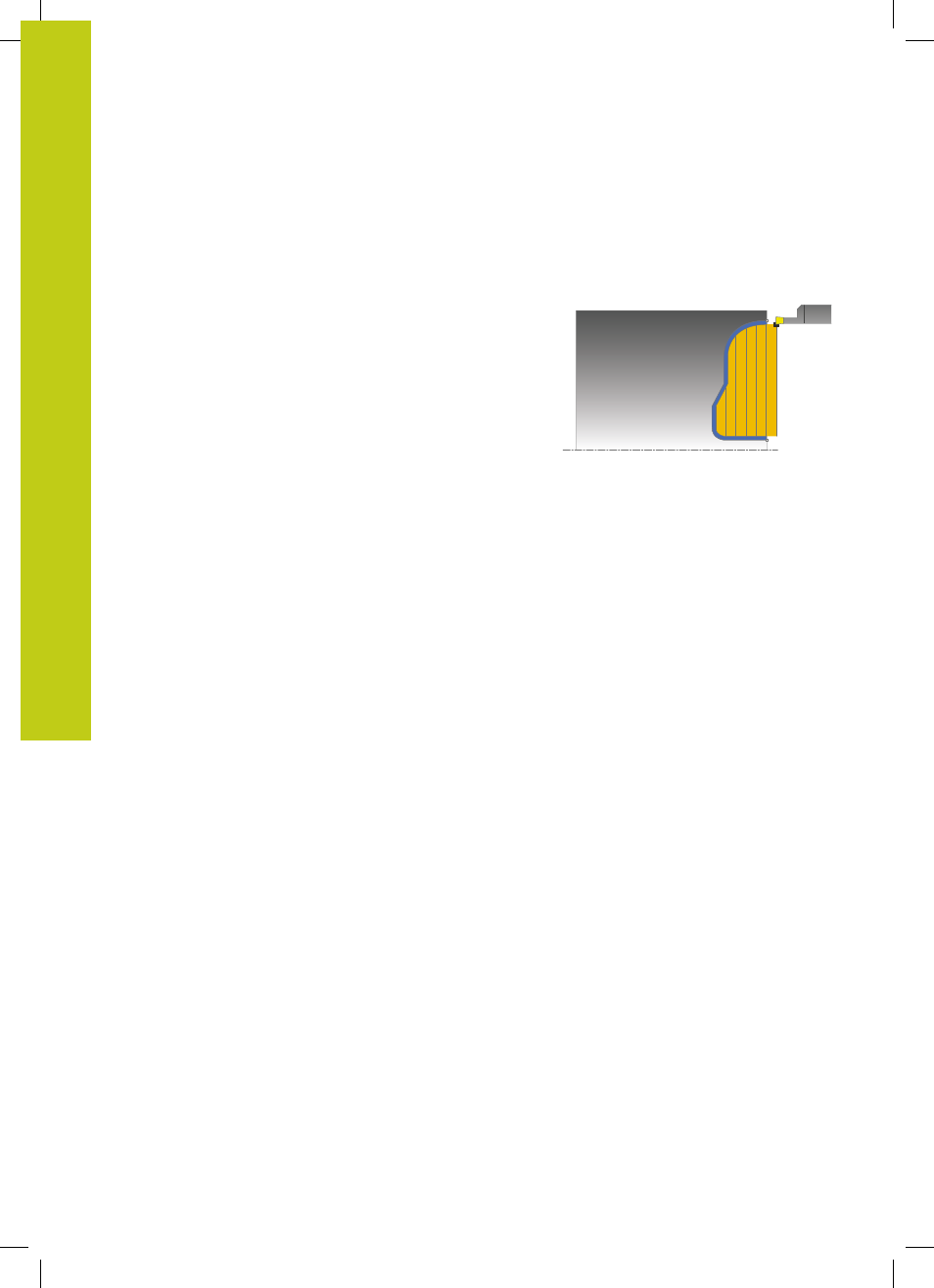

Anwendung
Mit diesem Zyklus können Sie rechtwinklige Nuten mit beliebiger
Form in Längsrichtung stechdrehen. Beim Stechdrehen wird
abwechselnd eine Stechbewegung auf Zustelltiefe und nachfolgend
eine Schruppbewegung ausgeführt.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startpunkt der Kontur größer ist als der
Kontur-Endpunkt, führt der Zyklus eine Außenbearbeitung aus. Ist
der Kontur-Startpunkt kleiner als der Endpunkt, führt der Zyklus
eine Innenbearbeitung aus.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position
beim Zyklus-Aufruf. Falls die Z-Koordinate des Startpunktes kleiner
ist als der Startpunkt der Kontur, positioniert die TNC das Werkzeug
in der Z-Koordinate den Kontur-Startpunkt und startet den Zyklus
von dort.
1 Die TNC positioniert das Werkzeug im Eilgang in der X-
Koordinate (erste Einstichposition).
2 Die TNC führt eine Stechbewegung bis zur ersten Zustelltiefe
aus.
3 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in Querrichtung mit dem definierten Vorschub
Q478.
4 Falls im Zyklus der Eingabeparameter Q488 definiert wurde,
werden Eintauchelemente mit diesem Eintauchvorschub
bearbeitet.
5 Falls im Zyklus nur eine Bearbeitungsrichtung
Q507=1 gewählt
wurde, hebt die TNC das Werkzeug um den Sicherheitsabstand
ab, fährt im Eilgang zurück und fährt die Kontur mit dem
definierten Vorschub wieder an. Bei Bearbeitungsrichtung
Q507=0 wird die Zustellung an beiden Seiten ausgeführt. .
6 Das Werkzeug sticht bis zur nächsten Zustelltiefe ein.
7 Die TNC wiederholt diesen Ablauf (2 bis 4), bis die Nuttiefe
erreicht ist.
8 Die TNC positioniert das Werkzeug zurück auf
Sicherheitsabstand und führt an beiden Seitenwänden eine
Stechbewegung aus.
9 Die TNC fährt das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
