Überlagerte Konturen
7.3
7
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
191
7.3
Überlagerte Konturen
Grundlagen
Taschen und Inseln können Sie zu einer neuen Kontur überlagern.
Damit können Sie die Fläche einer Tasche durch eine überlagerte
Tasche vergrößern oder eine Insel verkleinern.
NC-Sätze
12 CYCL DEF 14.0 KONTUR
13 CYCL DEF 14.1 KONTURLABEL
1/2/3/4
Unterprogramme: Überlagerte Taschen
Die nachfolgenden Programmierbeispiele
sind Kontur-Unterprogramme, die in einem
Hauptprogramm von Zyklus 14 KONTUR aufgerufen
werden.

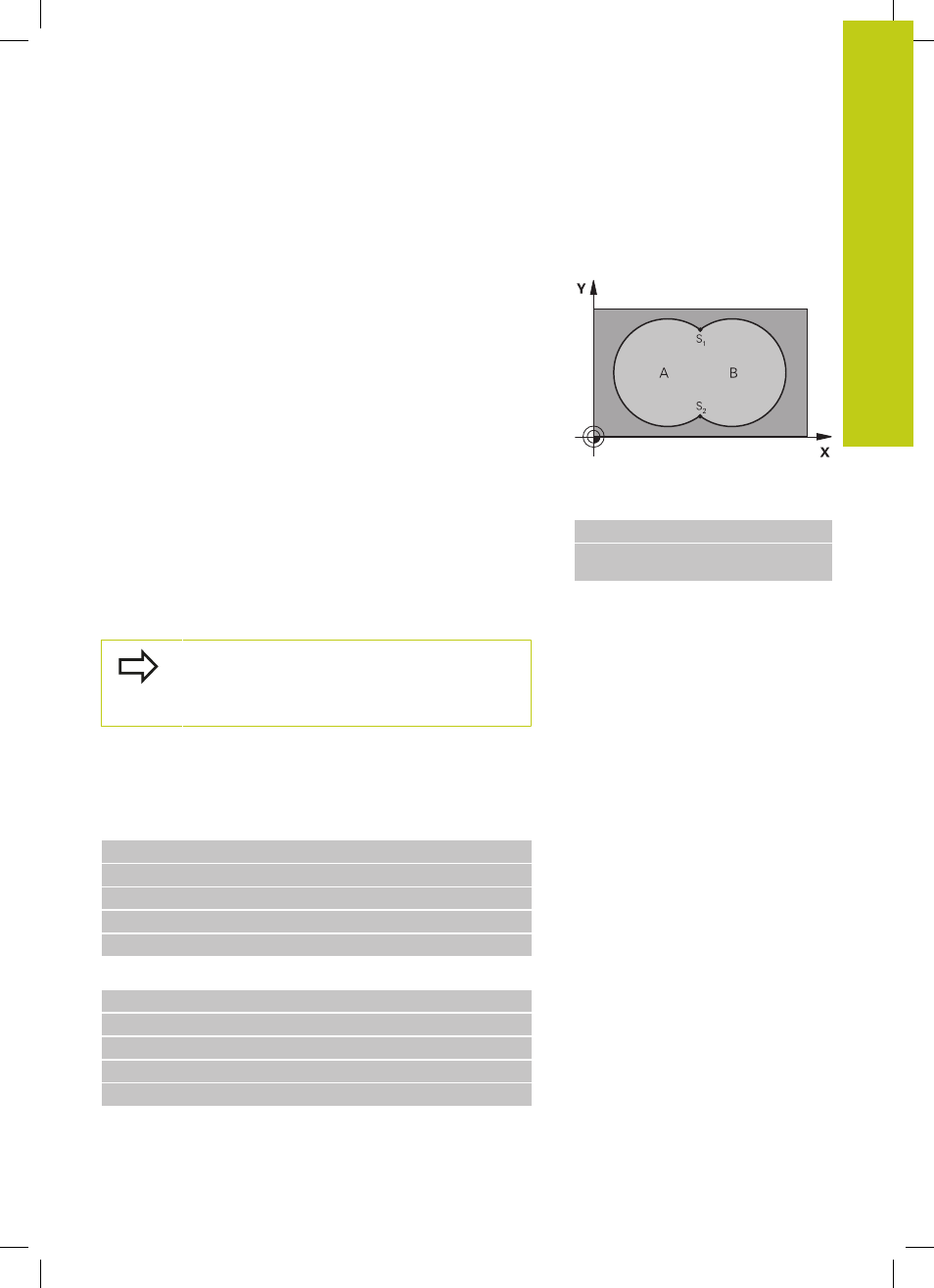

Die Taschen A und B überlagern sich.
Die TNC berechnet die Schnittpunkte S1 und S2, sie müssen nicht
programmiert werden.
Die Taschen sind als Vollkreise programmiert.
Unterprogramm 1: Tasche A
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Unterprogramm 2: Tasche B
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
