16.14 Programmierbeispiele

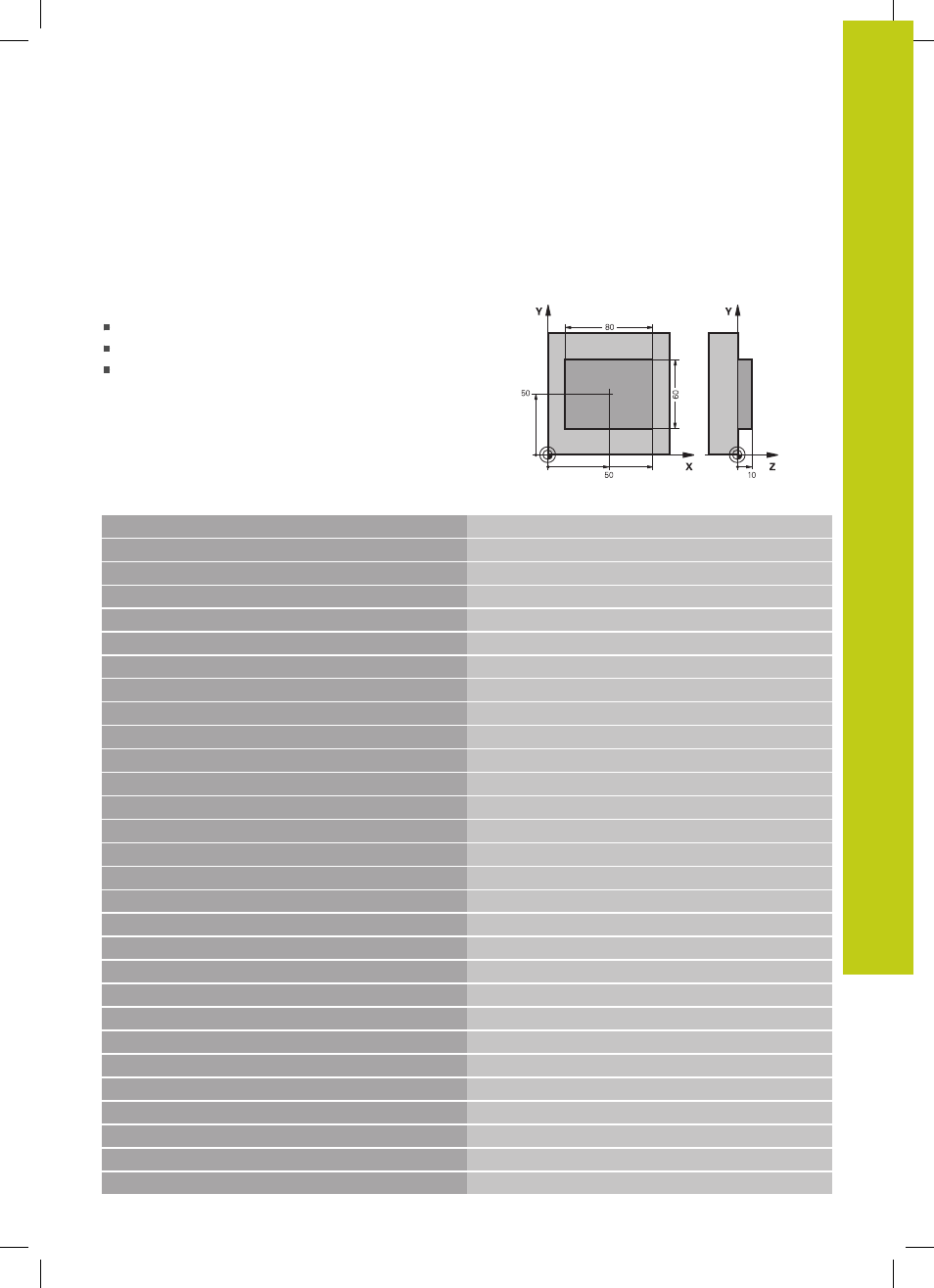

Beispiel: Rechteck-Zapfen messen und
nachbearbeiten
Programm-Ablauf
Rechteck-Zapfen schruppen mit Aufmaß 0,5
Rechteck-Zapfen messen
Rechteck-Zapfen schlichten unter Berücksichtigung
der Messwerte
0 BEGIN PGM BEAMS MM
1 TOOL CALL 69 Z
Werkzeug-Aufruf Vorbearbeitung
2 L Z+100 R0 FMAX Werkzeug freifahren
3 FN 0: Q1 = +81 Rechteck-Länge in X (Schrupp-Maß)
4 FN 0: Q2 = +61
Rechteck-Länge in Y (Schrupp-Maß)
5 CALL LBL 1
Unterprogramm zur Bearbeitung aufrufen
6 L Z+100 R0 FMAX
Werkzeug freifahren, Werkzeug-Wechsel
7 TOOL CALL 99 Z Taster aufrufen
8 TCH PROBE 424 MESSEN RECHTECK AUS. Gefrästes Rechteck messen
Q273=+50 ;MITTE 1. ACHSE
Q274=+50 ;MITTE 2. ACHSE
Q282=80 ;1. SEITEN-LAENGE Soll-Länge in X (Endgültiges Maß)
Q283=60 ;2. SEITEN-LAENGE Soll-Länge in Y (Endgültiges Maß)
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+30 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
Q284=0 ;GROESSTMASS 1. SEITE Eingabewerte für Toleranzprüfung nicht erforderlich
Q285=0 ;KLEINSTMASS 1. SEITE
Q286=0 ;GROESSTMASS 2. SEITE
Q287=0 ;KLEINSTMASS 2. SEITE
Q279=0 ;TOLERANZ 1. MITTE
Q280=0 ;TOLERANZ 2. MITTE
Q281=0 ;MESSPROTOKOLL Kein Messprotokoll ausgeben
Q309=0 ;PGM-STOP BEI FEHLER Keine Fehlermeldung ausgeben
Q330=0 ;WERKZEUG-NUMMER
Keine Werkzeug-Überwachung
9 FN 2: Q1 = +Q1 - +Q164
Länge in X berechnen anhand der gemessenen Abweichung
10 FN 2: Q2 = +Q2 - +Q165
Länge in Y berechnen anhand der gemessenen Abweichung
11 L Z+100 R0 FMAX
Taster freifahren, Werkzeug-Wechsel
