HEIDENHAIN TNC 640 (34059x-05) Cycle programming Benutzerhandbuch
Seite 584
Tastsystemzyklen: Sonderfunktionen
17.9

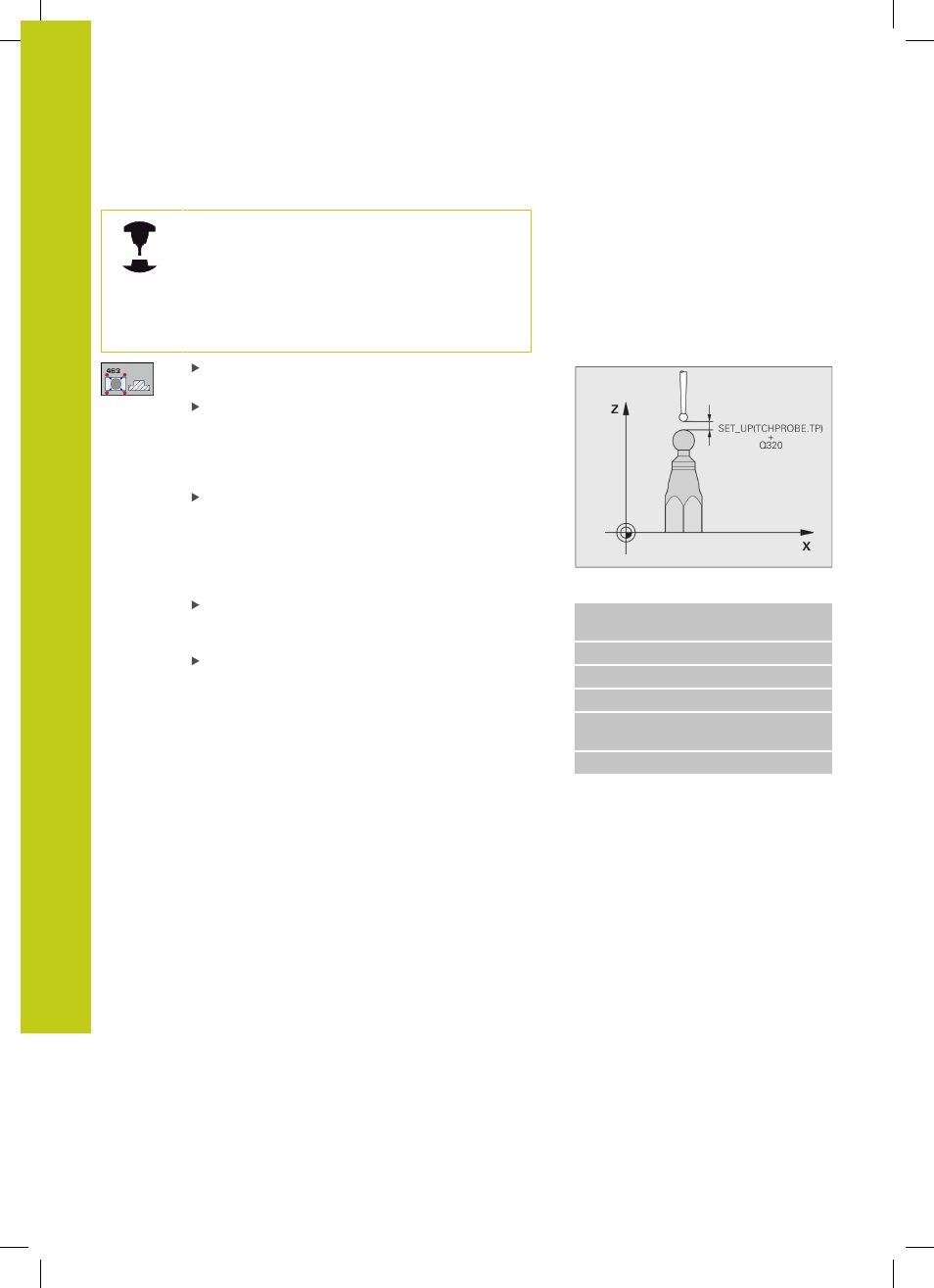

TS RADIUS AUSSEN KALIBRIEREN (Zyklus 463, DIN/ISO: G463)
17
584
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Um den Tastkugel-Mittenversatz zu bestimmen,
muss die TNC vom Maschinenhersteller vorbereitet
sein. Maschinenhandbuch beachten!
Die Eigenschaft ob oder wie Ihr Tastsystem orientiert
werden kann, ist bei HEIDENHAIN-Tastsystemen
bereits vordefiniert. Andere Tastsysteme werden
vom Maschinenhersteller konfiguriert.
ZAPFENRADIUS Q407: Durchmesser des
Einstellrings. Eingabebereich 0 bis 99,9999
SICHERHEITS-ABST. Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
FAHREN AUF S: HOEHE Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0:
Zwischen Messpunkten auf Messhöhe verfahren
1:
Zwischen Messpunkten auf Sicherer Höhe
verfahren
ANZAHL ANTASTUNGEN Q407 (absolut): Anzahl der
Messpunkte auf dem Durchmesser. Eingabebereich
0 bis 8
BEZUGSWINKEL Q380 (absolut): Winkel zwischen
der Hauptachse der Bearbeitungsebene und dem
ersten Antastpunkt. Eingabebereich 0 bis 360,0000
NC-Sätze
5 TCH PROBE 463 TS KALIBRIEREN AN
ZAPFEN
Q407=+5
;ZAPFENRADIUS
Q320=+0
;SICHERHEITS-ABST.
Q301=+1
;FAHREN AUF S. HOEHE
Q423=+8
;ANZAHL
ANTASTUNGEN
Q380=+0
;BEZUGSWINKEL
