Bearbeitungszyklen verwenden
2.3 Muster-Definition PATTERN DEF
2
62
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
2.3 Muster-Definition PATTERN DEF
Anwendung
Mit der Funktion
PATTERN DEF definieren Sie auf einfache Weise
regelmäßige Bearbeitungsmuster, die Sie mit der Funktion
CYCL
CALL PAT rufen können. Wie bei den Zyklus-Definitionen, stehen
auch bei der Musterdefinition Hilfsbilder zur Verfügung, die den
jeweiligen Eingabeparameter verdeutlichen.
PATTERN DEF nur in Verbindung mit Werkzeug-Achse
Z verwenden!

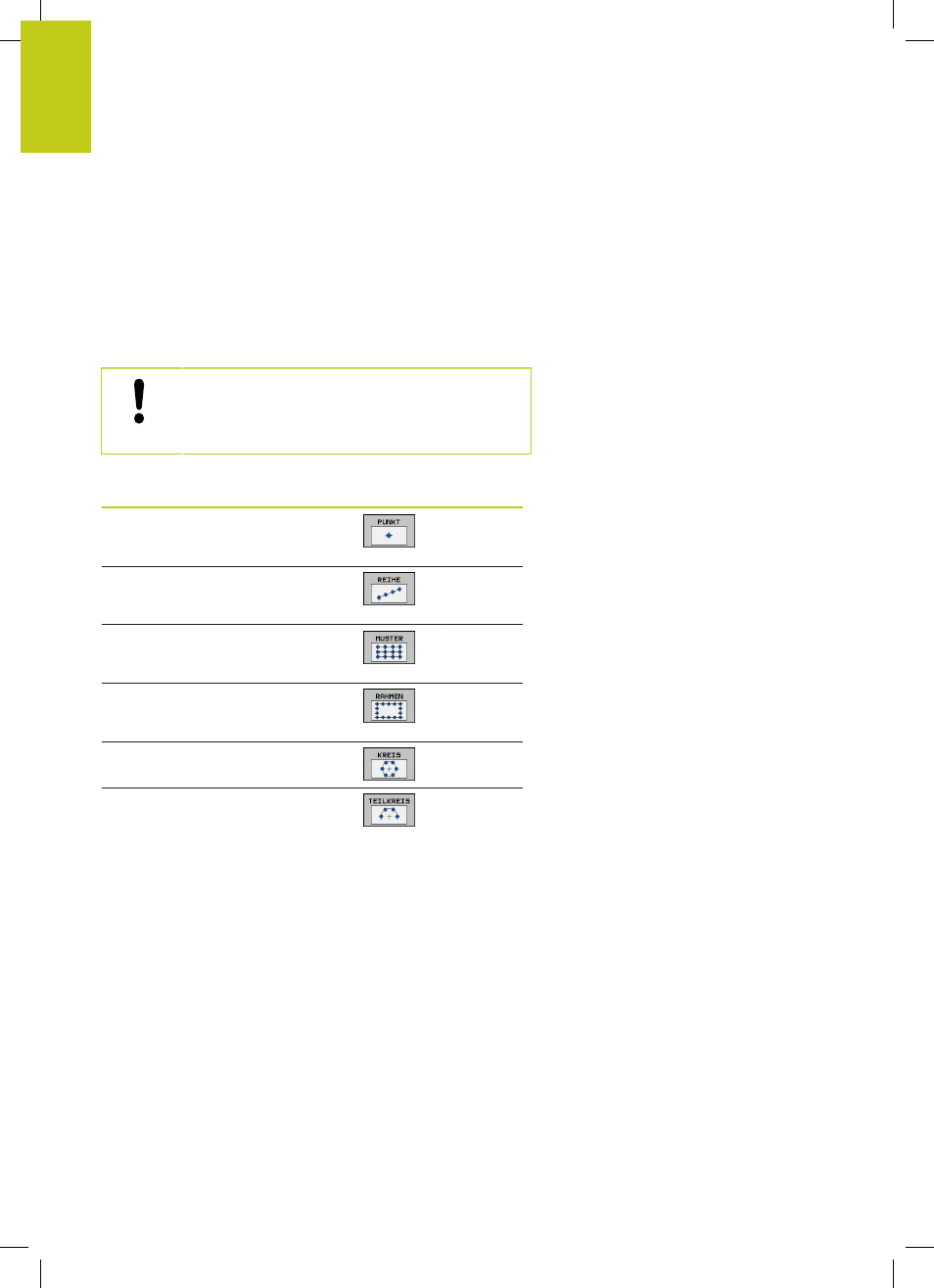

Folgende Bearbeitungsmuster stehen zur Verfügung:
Bearbeitungsmuster Softkey Seite
PUNKT
Definition von bis zu 9 beliebigen
Bearbeitungspositionen 64
REIHE
Definition einer einzelnen Reihe,
gerade oder gedreht 64
MUSTER
Definition eines einzelnen Musters,
gerade, gedreht oder verzerrt 65
RAHMEN
Definition eines einzelnen Rahmens,
gerade, gedreht oder verzerrt 66
KREIS
Definition eines Vollkreises 67
TEILKREIS
Definition eines Teilkreises 68
