Tastsystemzyklen: Werkstücke automatisch kontrollieren

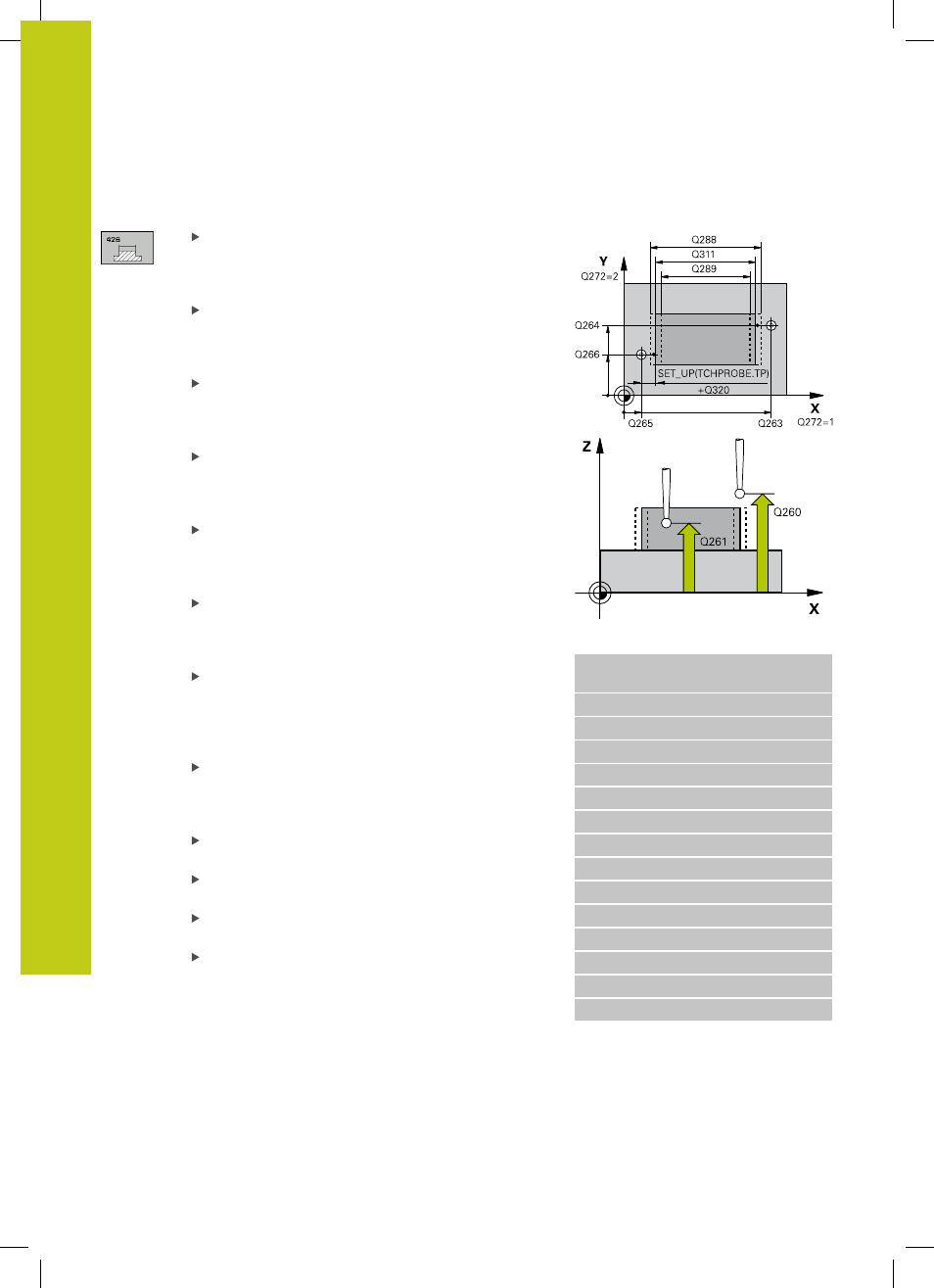

16.10 MESSEN STEG AUSSEN (Zyklus 426, DIN/ISO: G426)
16
554
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Zyklusparameter
1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
2. Messpunkt 1. Achse Q265 (absolut): Koordinate
des zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
2. Messpunkt 2. Achse Q266 (absolut): Koordinate
des zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
Messachse Q272: Achse der Bearbeitungsebene, in
der die Messung erfolgen soll:
1 : Hauptachse = Messachse
2 : Nebenachse = Messachse
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Soll-Länge Q311: Sollwert der zu messenden
Länge. Eingabebereich 0 bis 99999,9999
Größtmaß Q288: Größte erlaubte Länge.
Eingabebereich 0 bis 99999,9999
Kleinstmaß Q289: Kleinste erlaubte Länge.
Eingabebereich 0 bis 99999,9999
Messprotokoll Q281: Festlegen, ob die TNC ein
Messprotokoll erstellen soll:
0 : Kein Messprotokoll erstellen
1 : Messprotokoll erstellen: Die TNC legt die
Protokolldatei TCHPR426.TXT standardmäßig in
dem Verzeichnis TNC:\ ab.
2 : Programmlauf unterbrechen und Messprotokoll
auf den TNC-Bildschirmausgeben. Programm mit
NC-Start fortsetzen
NC-Sätze
5 TCH PROBE 426 MESSEN STEG
AUSSEN
Q263=+50
;1. PUNKT 1. ACHSE
Q264=+25 ;1. PUNKT 2. ACHSE
Q265=+50 ;2. PUNKT 1. ACHSE
Q266=+85 ;2. PUNKT 2. ACHSE
Q272=2 ;MESSACHSE
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q311=45 ;SOLL-LAENGE
Q288=45 ;GROESSTMASS
Q289=44.95 ;KLEINSTMASS
Q281=1 ;MESSPROTOKOLL
Q309=0 ;PGM-STOP BEI FEHLER
Q330=0 ;WERKZEUG
