Schieflage eines Werkstücks über C-Achse ausrichten (Zyklus 405,
DIN/ISO: G405)
14.7
14
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
465
14.7 Schieflage eines Werkstücks über C-
Achse ausrichten (Zyklus 405, DIN/
ISO: G405)

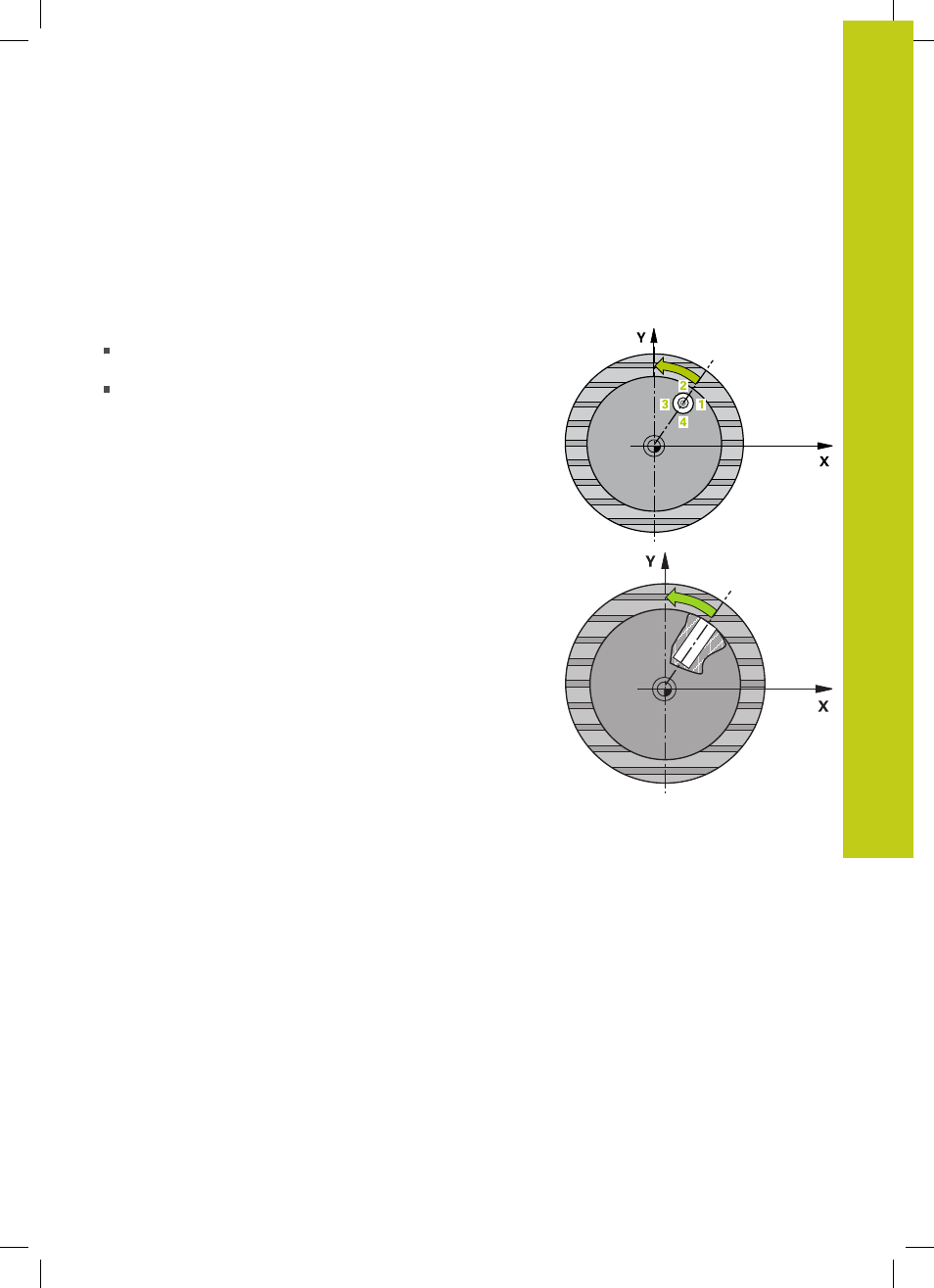

Zyklusablauf
Mit dem Tastsystem-Zyklus 405 ermitteln Sie
den Winkelversatz zwischen der positiven Y-Achse des aktiven
Koordinaten-Systems und der Mittellinie einer Bohrung oder
den Winkelversatz zwischen der Sollposition und der Istposition
eines Bohrungs-Mittelpunktes
Den ermittelten Winkelversatz kompensiert die TNC durch
Drehung der C-Achse. Das Werkstück darf dabei beliebig auf dem
Rundtisch aufgespannt sein, die Y-Koordinate der Bohrung muss
jedoch positiv sein. Wenn Sie den Winkelversatz der Bohrung mit
Tastsystemachse Y (Horizontale Lage der Bohrung) messen, kann
es erforderlich sein, den Zyklus mehrfach auszuführen, da durch
die Messstrategie eine Ungenauigkeit von ca. 1% der Schieflage
entsteht.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte
FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen
abarbeiten", Seite 446) zum Antastpunkt 1 . Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus der Spalte
SET_UP der Tastsystem-
Tabelle
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (Spalte
F) durch. Die TNC bestimmt die Antast-
Richtung automatisch in Abhängigkeit vom programmierten
Startwinkel
3 Danach fährt das Tastsystem zirkular, entweder auf Messhöhe
oder auf Sicherer Höhe, zum nächsten Antastpunkt 2 und führt
dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw.
vierten Antast-Vorgang durch und positioniert das Tastsystem
auf die ermittelte Bohrungsmitte
5 Abschließend positioniert die TNC das Tastsystem zurück auf
die Sichere Höhe und richtet das Werkstück durch Drehung
des Rundtisches aus. Die TNC dreht dabei den Rundtisch so,
dass der Bohrungs-Mittelpunkt nach der Kompensation - sowohl
bei vertikaler als auch bei horizontaler Tastsystemachse - In
Richtung der positiven Y-Achse, oder auf der Sollposition des
Bohrungs-Mittelpunktes liegt. Der gemessene Winkelversatz
steht zusätzlich noch im Parameter Q150 zur Verfügung
