Programmierbeispiele 16.14
16
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
567

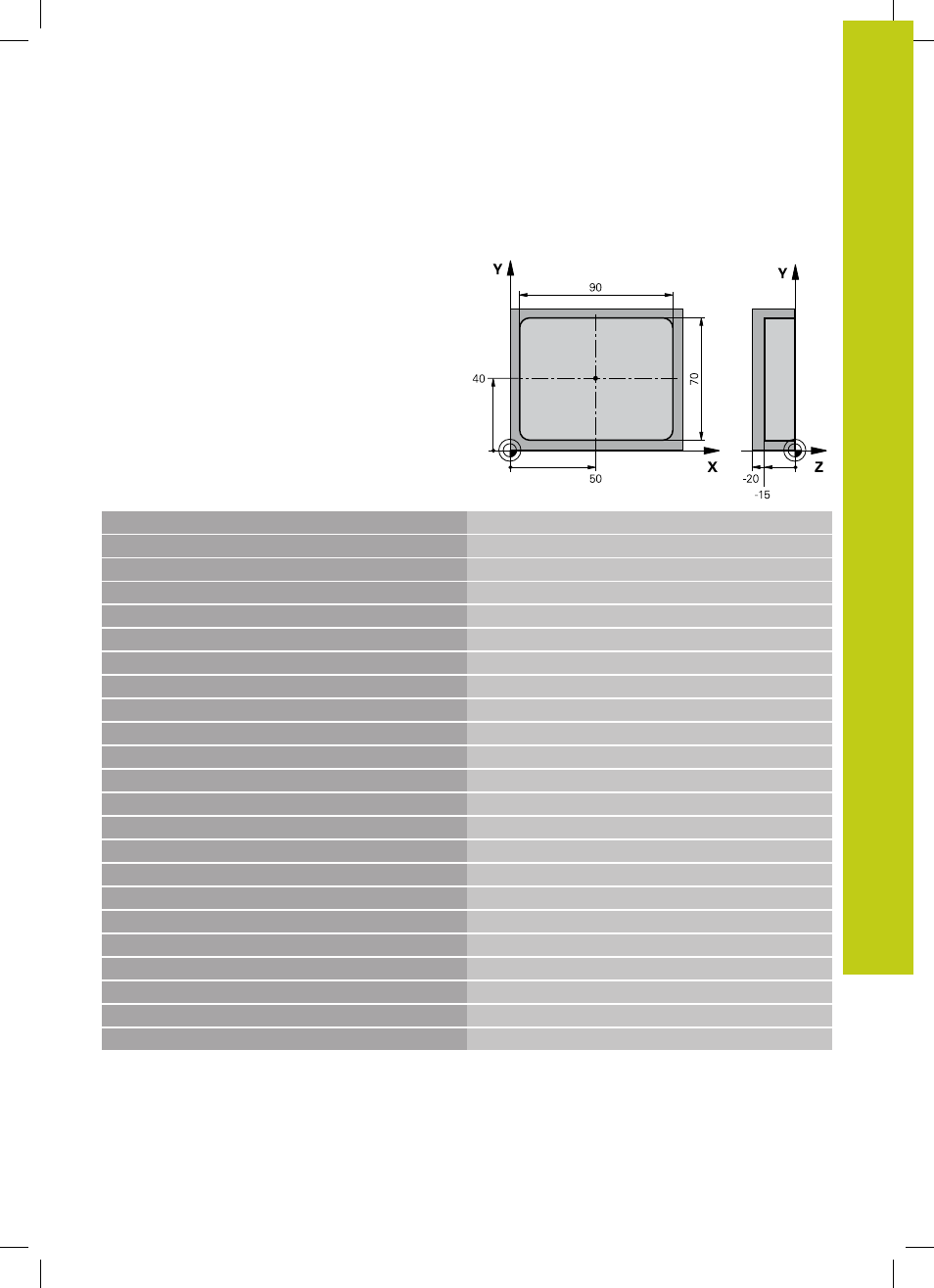

Beispiel: Rechtecktasche vermessen,
Messergebnisse protokollieren
0 BEGIN PGM BSMESS MM
1 TOOL CALL 1 Z
Werkzeug-Aufruf Taster
2 L Z+100 R0 FMAX Taster freifahren
3 TCH PROBE 423 MESSEN RECHTECK INN.
Q273=+50 ;MITTE 1. ACHSE
Q274=+40 ;MITTE 2. ACHSE
Q282=90 ;1. SEITEN-LAENGE
Soll-Länge in X
Q283=70 ;2. SEITEN-LAENGE
Soll-Länge in Y
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
Q284=90.15 ;GROESSTMASS 1. SEITE
Größtmaß in X
Q285=89.95 ;KLEINSTMASS 1. SEITE
Kleinstmaß in X
Q286=70.1 ;GROESSTMASS 2. SEITE
Größtmaß in Y
Q287=69.9 ;KLEINSTMASS 2. SEITE
Kleinstmaß in Y
Q279=0.15 ;TOLERANZ 1. MITTE
Erlaubte Lageabweichung in X
Q280=0.1 ;TOLERANZ 2. MITTE
Erlaubte Lageabweichung in Y
Q281=1 ;MESSPROTOKOLL
Messprotokoll in Datei ausgeben
Q309=0 ;PGM-STOP BEI FEHLER
Bei Toleranzüberschreitung keine Fehlermeldung anzeigen
Q330=0 ;WERKZEUG-NUMMER
Keine Werkzeug-Überwachung
4 L Z+100 R0 FMAX M2
Werkzeug freifahren, Programm-Ende
5 END PGM BSMESS MM
