12.30 GEWINDE KONTURPARALLEL
(Zyklus 830, DIN/ISO: G830)
12
424
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Zyklusparameter
Gewindelage Q471: Lage des Gewindes festlegen:
0
: Außengewinde
1
: Innengewinde
Gewindeorientierung Q461: Richtung der
Gewindesteigung festlegen:
0
: Längs (Parallel zur Drehachse)
1
: Quer (Senkrecht zur Drehachse)
Sicherheits-Abstand Q460: Sicherheitsabstand
senkrecht zur Gewindesteigung.
Gewindesteigung Q472: Steigung des Gewindes
Gewindetiefe Q473 (inkremental): Tiefe des
Gewindes. Bei Eingabe von 0 nimmt die Steuerung
die Tiefe anhand der Steigung für ein metrisches
Gewinde an.
Gewindeauslauf Q474 (inkremental): Länge des
Wegs, auf dem am Gewindeende von der aktuellen
Zustelltiefe auf den Gewindedurchmesser Q460
abgehoben wird.

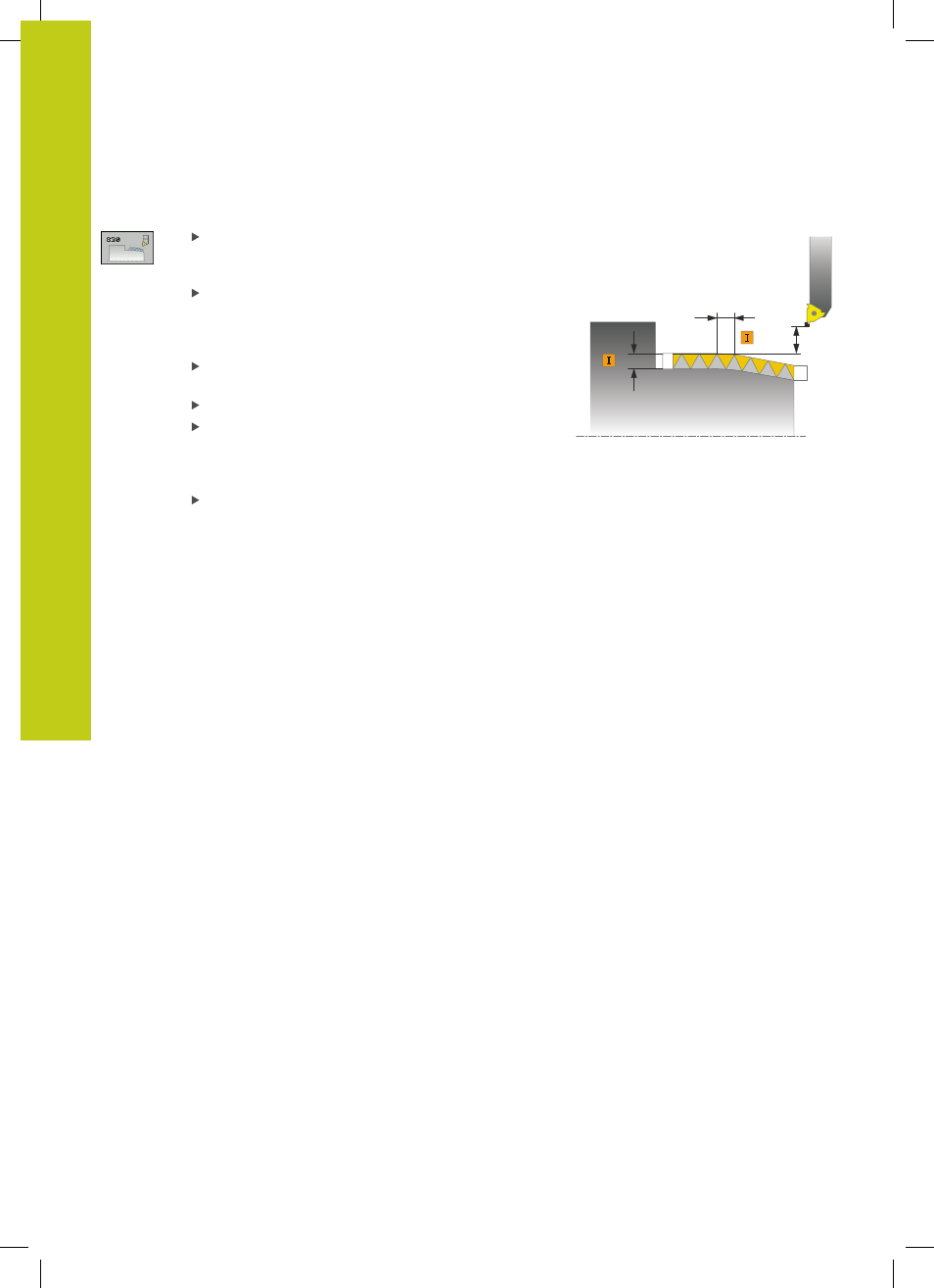

Q460
Q472
Q473
