STECHEN RADIAL ERWEITERT
(Zyklus 862, DIN/ISO: G862)
12.23
12
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
397
12.23 STECHEN RADIAL ERWEITERT
(Zyklus 862, DIN/ISO: G862)
Anwendung
Mit diesem Zyklus können Sie Nuten radial einstechen. Erweiterter
Funktionsumfang:
Am Konturanfang und Konturende können Sie eine Fase oder
Rundung einfügen
Im Zyklus können Sie Winkel für die Seitenwände der Nut
definieren
In den Konturecken können Sie Radien einfügen
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startdurchmesser
Q491 größer
ist als der Enddurchmesser Q493, führt der Zyklus eine
Außenbearbeitung aus. Ist der Startdurchmesser Q491 kleiner als
der Enddurchmesser Q493, führt der Zyklus eine Innenbearbeitung
aus.

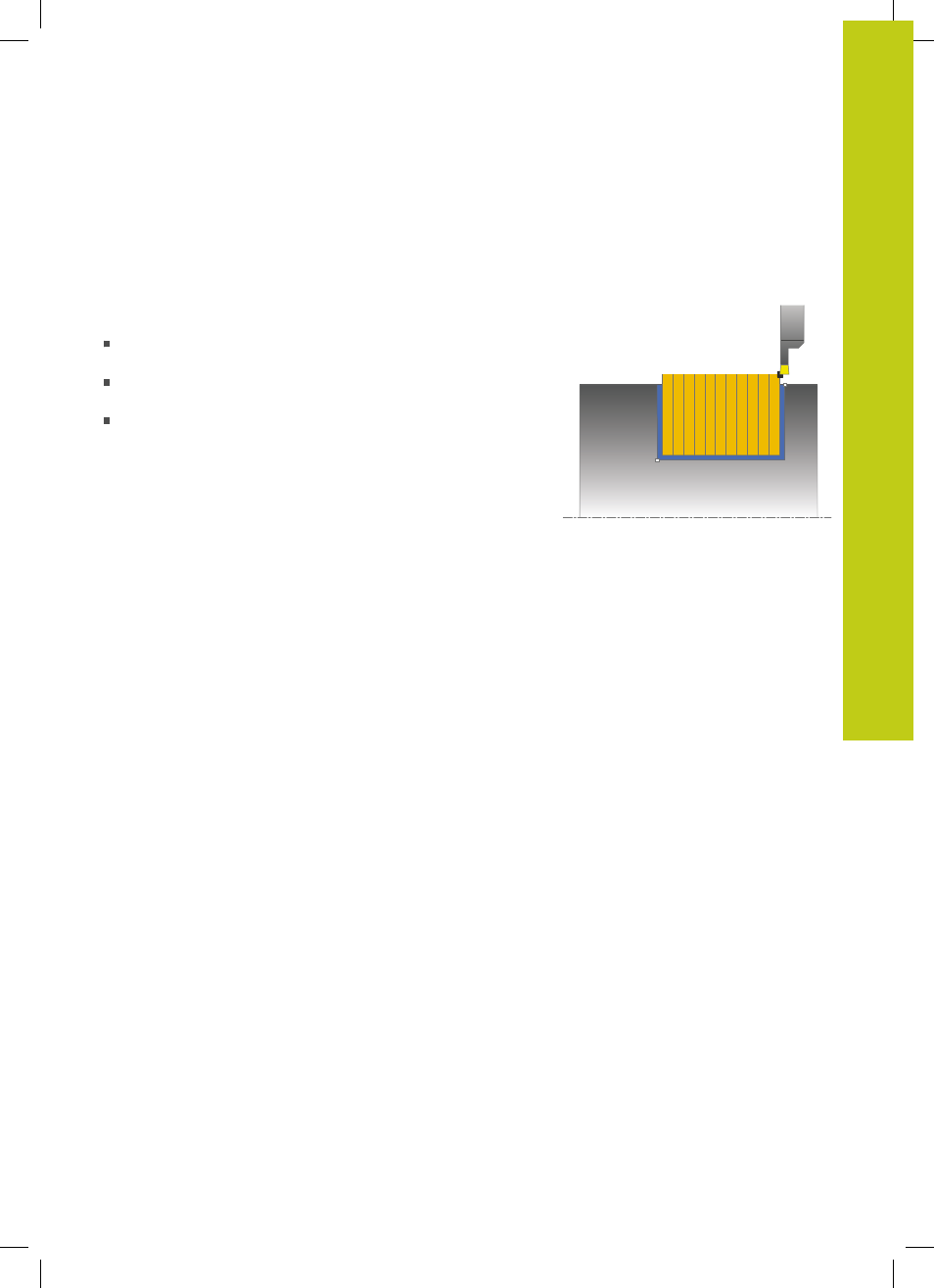

Zyklusablauf Schruppen
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung
aus (Seitliche Zustellung = 0,8 Schneidenbreite).
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in axialer Richtung mit dem definierten Vorschub
Q478.
3 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
4 Die TNC wiederholt diesen Ablauf (1 bis 3), bis die Nutbreite
erreicht ist.
5 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
