Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.8
PLANFRAESEN (Zyklus 233, DIN/ISO: G233)
5
168
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015

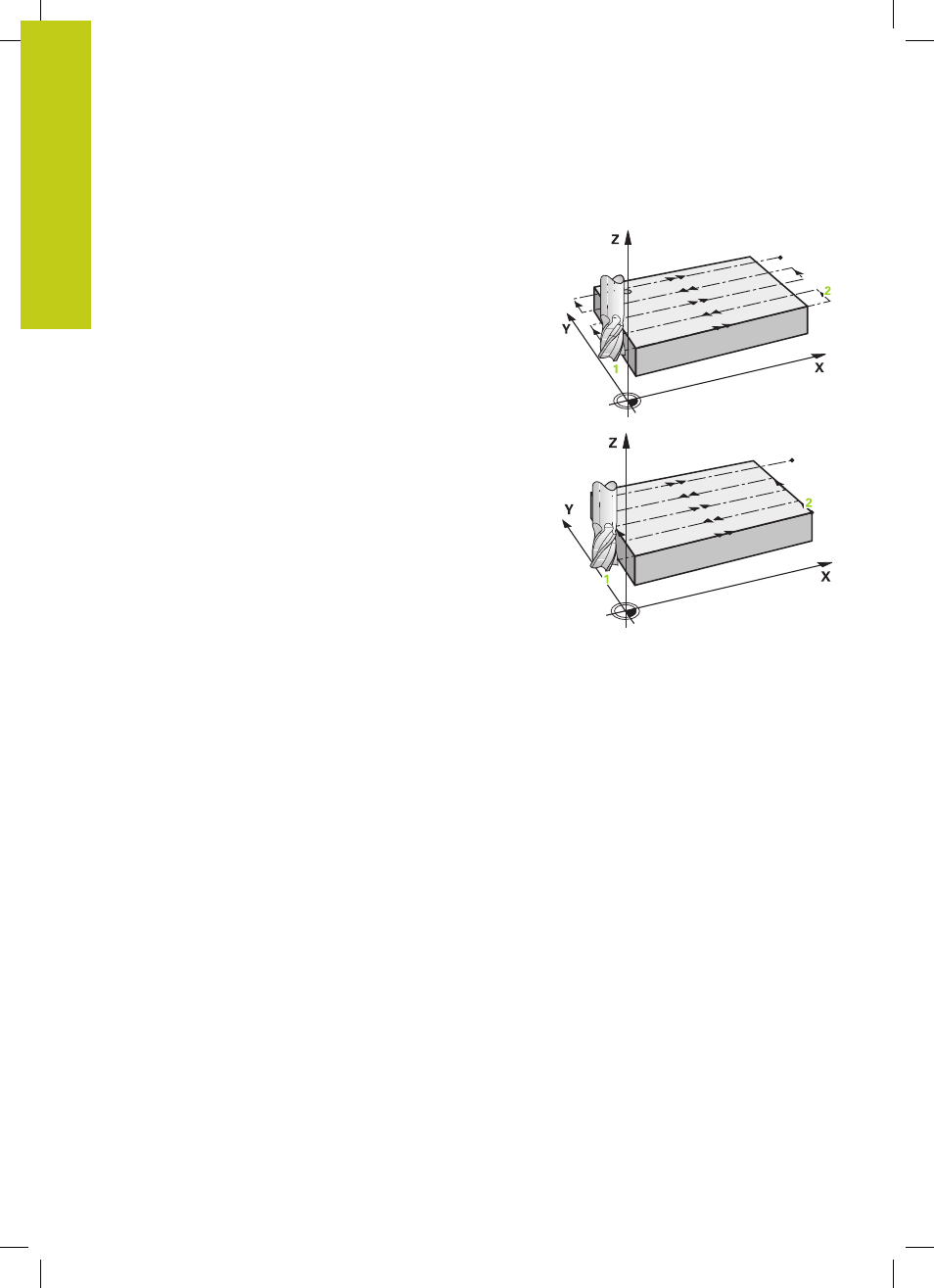

Strategie Q389=0 und Q389 =1
Die Strategien Q389=0 und Q389=1 unterscheiden sich durch
den Überlauf beim Planfräsen. Bei Q389=0 liegt der Endpunkt
außerhalb der Fläche, bei Q389=1 am Rand der Fläche. Die TNC
berechnet den Endpunkt
2
aus der Seitenlänge und dem seitlichen
Sicherheitsabstand. Bei der Strategie Q389=0 verfährt die TNC das
Werkzeug zusätzlich um den Werkzeugradius über die Planfläche
hinaus.
4 Die TNC fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt
2
.
5 Danach versetzt die TNC das Werkzeug mit Vorschub
Vorpositionieren quer auf den Startpunkt der nächsten Zeile;
die TNC berechnet den Versatz aus der programmierten Breite,
dem Werkzeug-Radius, dem maximalen Bahn-Überlappungs-
Faktor und dem seitlichen Sicherheitsabstand
6 Anschließend fährt die TNC das Werkzeug mit dem
Fräsvorschub in entgegengesetzter Richtung zurück
7 Der Vorgang wiederholt sich, bis die eingegebene Fläche
vollständig bearbeitet ist.
8 Danach positioniert die TNC das Werkzeug im Eilgang
FMAX
zurück zum Starpunkt
1
9 Falls mehrere Zustellungen erforderlich sind, fährt die TNC das
Werkzeug mit Positionier-Vorschub in der Spindelachse auf die
nächste Zustell-Tiefe
10 Der Vorgang wiederholt sich, bis alle Zustellungen ausgeführt
sind. Bei der letzten Zustellung wird lediglich das eingegebene
Schlichtaufmaß im Vorschub Schlichten abgefräst
11 Am Ende fährt die TNC das Werkzeug mit
FMAX zurück auf den
2. Sicherheits-Abstand
