Tastsystemzyklen: Sonderfunktionen
17.7 TS LÄNGE KALIBRIEREN (Zyklus 461, DIN/ISO: G461)
17
580
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Beim Programmieren beachten!
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Die wirksame Länge des Tastsystems bezieht sich
immer auf den Werkzeug-Bezugspunkt. In der
Regel legt der Maschinenhersteller den Werkzeug-
Bezugspunkt auf die Spindelnase.
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
Während des Kalibriervorgangs wird automatisch
ein Messprotokoll erstellt. Dieses Protokoll trägt den
Namen TCHPRAUTO.html.

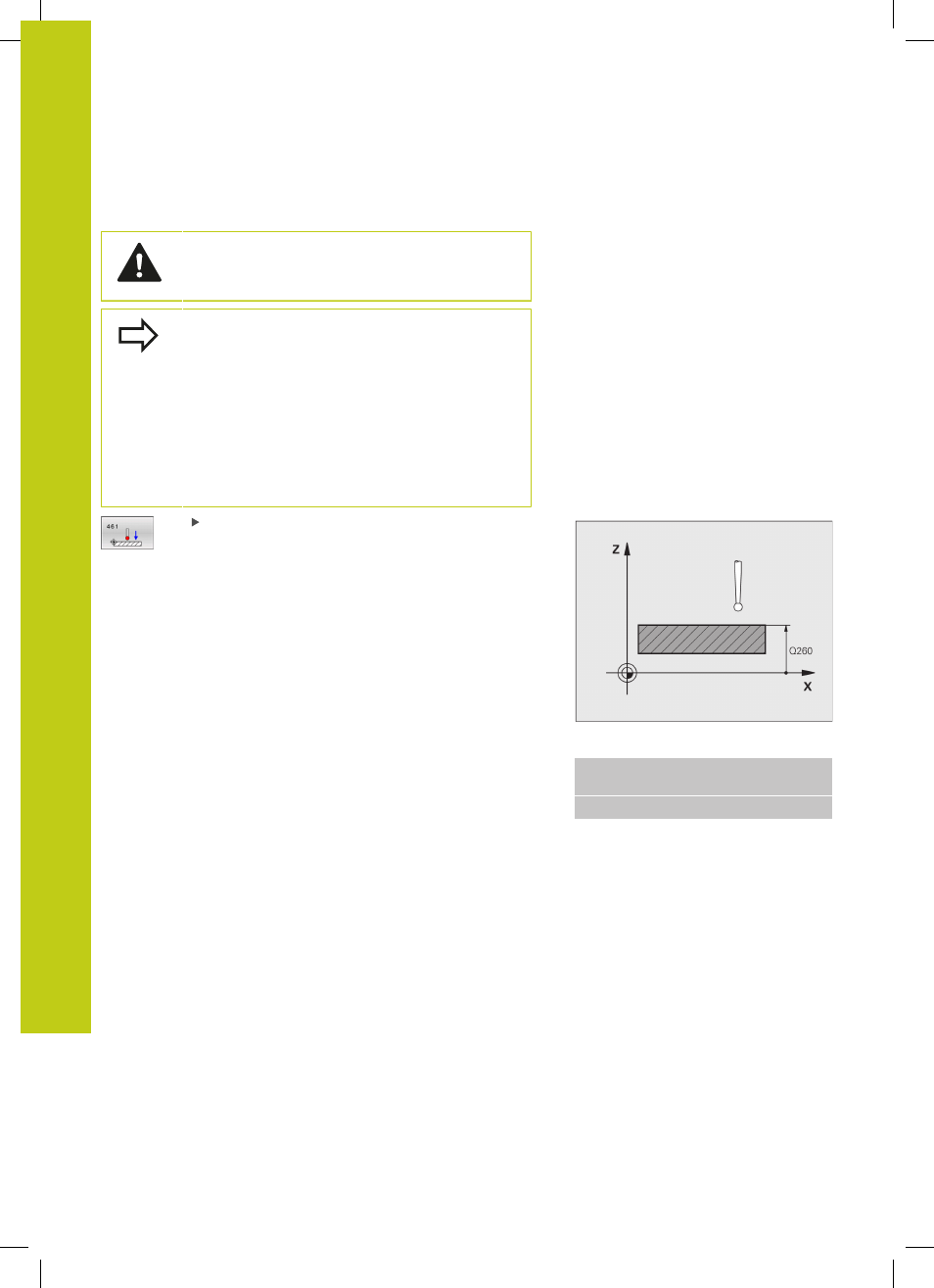

Bezugspunkt Q434 (absolut): Bezug für die
Länge (z. B. Höhe Einstellring). Eingabebereich
-99999,9999 bis 99999,9999
NC-Sätze
5 TCH PROBE 461 TS LAENGE
KALIBRIEREN
Q434=+5
;BEZUGSPUNKT
