Zyklen: Drehen
12.16 STECHDREHEN EINFACH RADIAL
(Zyklus 841, DIN/ISO: G841)
12
370
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
12.16 STECHDREHEN EINFACH RADIAL
(Zyklus 841, DIN/ISO: G841)

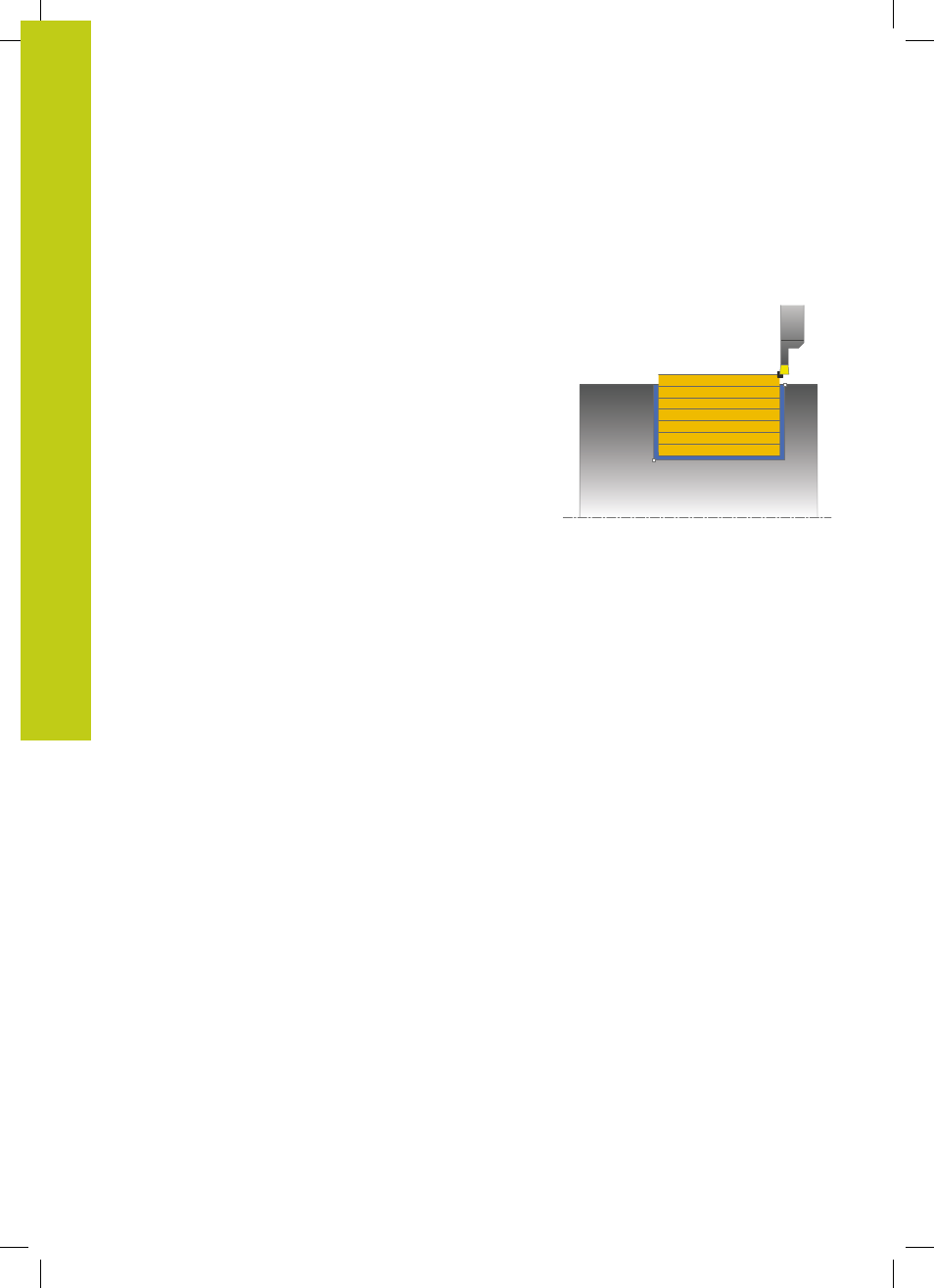

Anwendung
Mit diesem Zyklus können Sie rechtwinklige Nuten in
Längsrichtung stechdrehen. Beim Stechdrehen wird abwechselnd
eine Stechbewegung auf Zustelltiefe und nachfolgend eine
Schruppbewegung ausgeführt. Dadurch erfolgt die Bearbeitung mit
möglichst wenig Abhebe- und Zustellbewegungen.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn das Werkzeug beim Zyklus-Aufruf außerhalb
der zu bearbeitenden Kontur steht, führt der Zyklus eine
Außenbearbeitung aus. Steht das Werkzeug innerhalb der zu
bearbeitenden Kontur, führt der Zyklus eine Innenbearbeitung aus.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position
beim Zyklus-Aufruf. Der Zyklus bearbeitet nur den Bereich vom
Zyklus-Startpunkt bis zu dem im Zyklus definierten Endpunkt.
1 Vom Zyklus-Startpunkt aus führt die TNC eine Stechbewegung
bis zur ersten Zustelltiefe aus.
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in Längsrichtung mit dem definierten Vorschub
Q478.
3 Falls im Zyklus der Eingabeparameter Q488 definiert wurde,
werden Eintauchelemente mit diesem Eintauchvorschub
bearbeitet.
4 Falls im Zyklus nur eine Bearbeitungsrichtung Q507=1 gewählt
wurde, hebt die TNC das Werkzeug um den Sicherheitsabstand
ab, fährt im Eilgang zurück und fährt die Kontur mit dem
definierten Vorschub wieder an. Bei Bearbeitungsrichtung
Q507=0 wird die Zustellung an beiden Seiten ausgeführt.
5 Das Werkzeug sticht bis zur nächsten Zustelltiefe ein.
6 Die TNC wiederholt diesen Ablauf (2 bis 4), bis die Nuttiefe
erreicht ist.
7 Die TNC positioniert das Werkzeug zurück auf
Sicherheitsabstand und führt an beiden Seitenwänden eine
Stechbewegung aus.
8 Die TNC fährt das Werkzeug im Eilgang zurück zum Zyklus-
Startpunkt.
