KREISZAPFEN (Zyklus 257, DIN/ISO: G257) 5.7
5
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
165

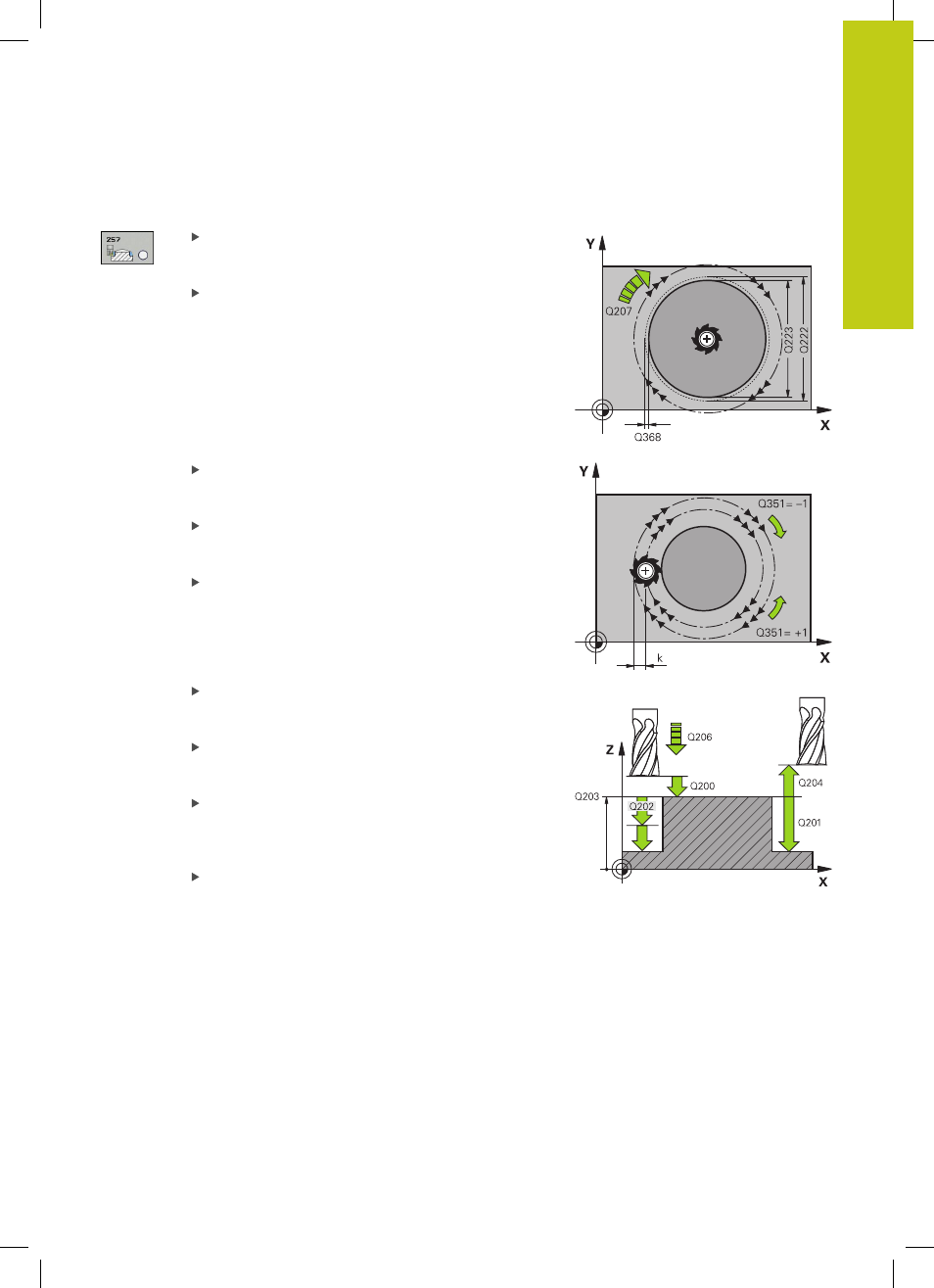

Zyklusparameter
Fertigteil-Durchmesser Q223: Durchmesser des
fertig bearbeiteten Zapfens. Eingabebereich 0 bis
99999,9999
Rohteil-Durchmesser Q222: Durchmesser
des Rohteils. Rohteil-Durchmesser größer
Fertigteil-Durchmesser eingeben. Die TNC führt
mehrere seitliche Zustellungen aus, wenn die
Differenz zwischen Rohteil-Durchmesser und
Fertigteil-Durchmesser größer ist als die erlaubte
seitliche Zustellung (Werkzeug-Radius mal Bahn-
Überlappung
Q370). Die TNC berechnet immer eine
konstante seitliche Zustellung. Eingabebereich 0 bis
99999,9999
Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene. Eingabebereich
0 bis 99999,9999
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ
FAUTO, FU, FZ
Fräsart Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
PREDEF: Die TNC verwendet Wert aus GLOBAL
DEF-Satz (Wenn Sie 0 eingeben, erfolgt die
Bearbeitung im Gleichlauf)
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Zapfengrund. Eingabebereich
-99999,9999 bis 99999,9999
Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Fahren auf Tiefe in mm/min. Eingabebereich 0 bis
99999,999 alternativ
FMAX, FAUTO, FU, FZ
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ
PREDEF
