DREHEN ABSATZ LÄNGS ERWEITERT
(Zyklus 812, DIN/ISO: G812)
12.6
12
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
333
12.6 DREHEN ABSATZ LÄNGS
ERWEITERT
(Zyklus 812, DIN/ISO: G812)
Anwendung

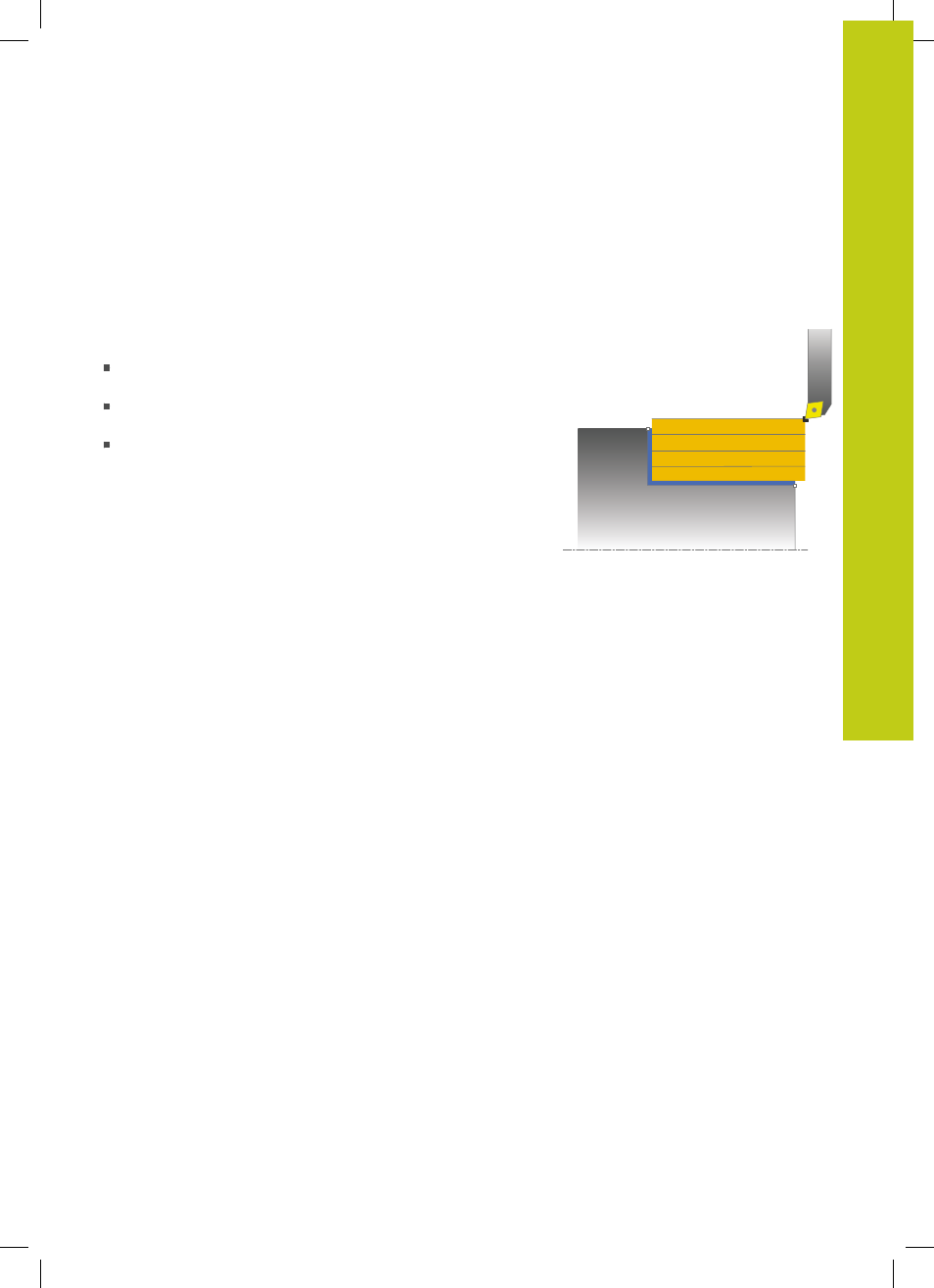

Mit diesem Zyklus können Sie Absätze längsdrehen. Erweiterter
Funktionsumfang:
Am Konturanfang und Konturende können Sie eine Fase oder
Rundung einfügen
Im Zyklus können Sie Winkel für die Plan- und Umfangsfläche
definieren
In der Konturecke können Sie einen Radius einfügen
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startdurchmesser
Q491 größer
ist als der Enddurchmesser
Q493, führt der Zyklus eine
Außenbearbeitung aus. Ist der Startdurchmesser Q491 kleiner als
der Enddurchmesser Q493, führt der Zyklus eine Innenbearbeitung
aus.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position
beim Zyklus-Aufruf. Falls der Startpunkt innerhalb des zu
zerspanenden Bereiches liegt, positioniert die TNC das Werkzeug
in der X-Koordinate und anschließend in der Z-Koordinate auf
Sicherheits-Abstand und startet den Zyklus von dort.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung
aus. Den Zustellwert berechnet die TNC anhand
Q463 MAX.
SCHNITTTIEFE.
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in Längsrichtung, mit dem definierten Vorschub Q478.
3 Die TNC zieht das Werkzeug mit dem definierten Vorschub um
den Zustellwert zurück.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die fertige
Kontur erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
