AUSDREHEN (Zyklus 202, DIN/ISO: G202)
3.5
3
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
83

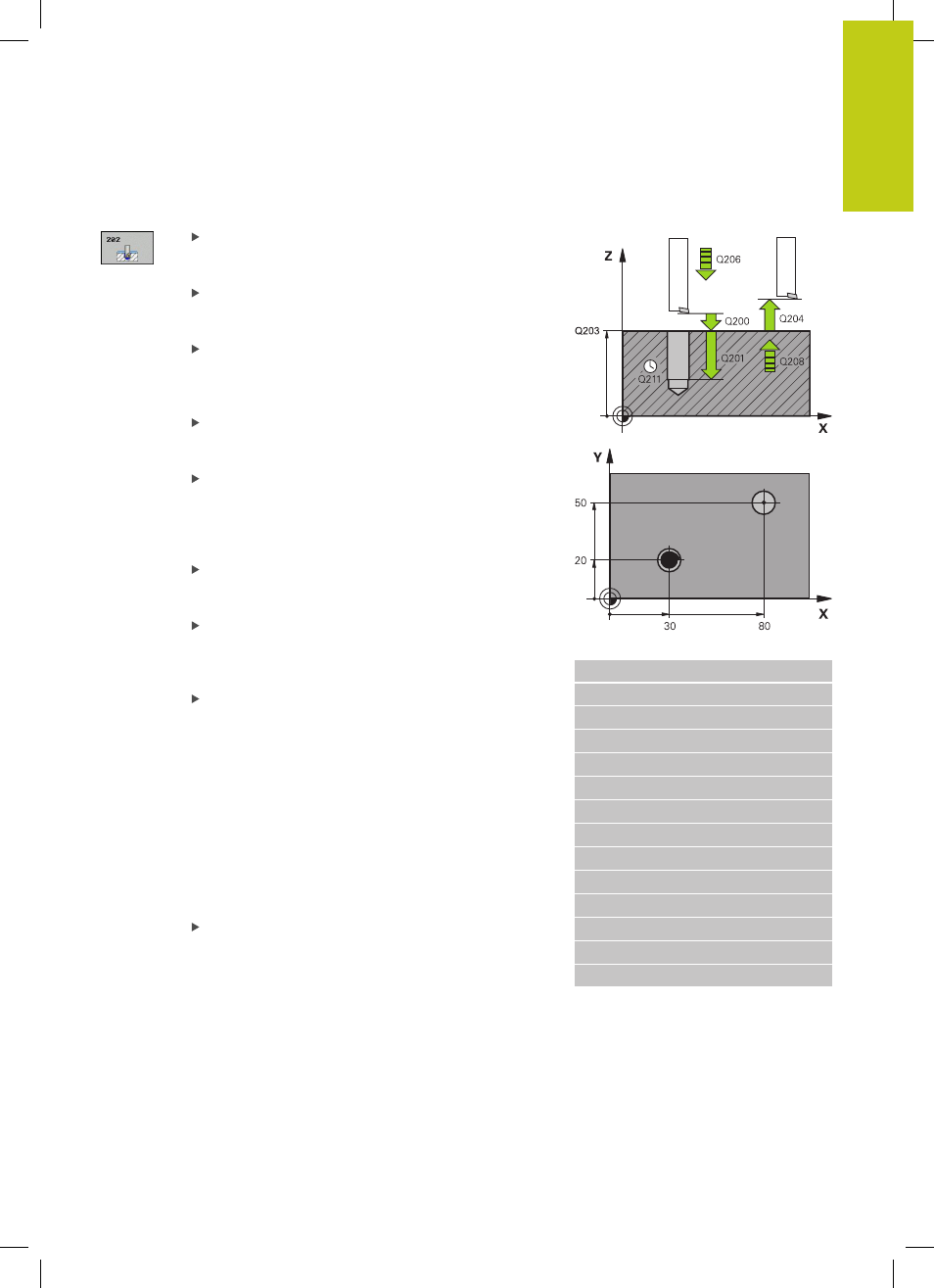

Zyklusparameter
Sicherheits-Abstand Q200 (inkremental):
Abstand Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Ausdrehen in mm/min. Eingabebereich 0 bis
99999,999 alternativ
FAUTO, FU
Verweilzeit unten Q211: Zeit in Sekunden, in
der das Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000
Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren aus der Bohrung
in mm/min. Wenn Sie Q208=0 eingeben, dann gilt
Vorschub Tiefenzustellung. Eingabebereich 0 bis
99999,999 alternativ
FMAX, FAUTO
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,999
Freifahr-Richtung (0/1/2/3/4) Q214: Richtung
festlegen, in der die TNC das
Werkzeug am Bohrungsgrund freifährt (nach der
Spindel-Orientierung)
0
: Werkzeug nicht freifahren
1
: Werkzeug freifahren in Minus-Richtung der
Hauptachse
2
: Werkzeug freifahren in Minus-Richtung der
Nebenachse
3
: Werkzeug freifahren in Plus-Richtung der
Hauptachse
4
: Werkzeug freifahren in Plus-Richtung der
Nebenachse
Winkel für Spindel-Orientierung Q336 (absolut):
Winkel, auf den die TNC das Werkzeug vor dem
Freifahren positioniert. Eingabebereich -360,000 bis
360,000
10 L Z+100 R0 FMAX
11 CYCL DEF 202 AUSDREHEN
Q200=2
;SICHERHEITS-ABST.
Q201=-15
;TIEFE
Q206=100
;VORSCHUB TIEFENZ.
Q211=0.5
;VERWEILZEIT UNTEN
Q208=250
;VORSCHUB RUECKZUG
Q203=+20
;KOOR. OBERFLAECHE
Q204=100
;2. SICHERHEITS-ABST.
Q214=1
;FREIFAHR-RICHTUNG
Q336=0
;WINKEL SPINDEL
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
