Bearbeitungszyklen: Musterdefinitionen
6.3 PUNKTEMUSTER AUF LINIEN (Zyklus 221, DIN/ISO: G221)
6
182
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
6.3 PUNKTEMUSTER AUF LINIEN
(Zyklus 221, DIN/ISO: G221)

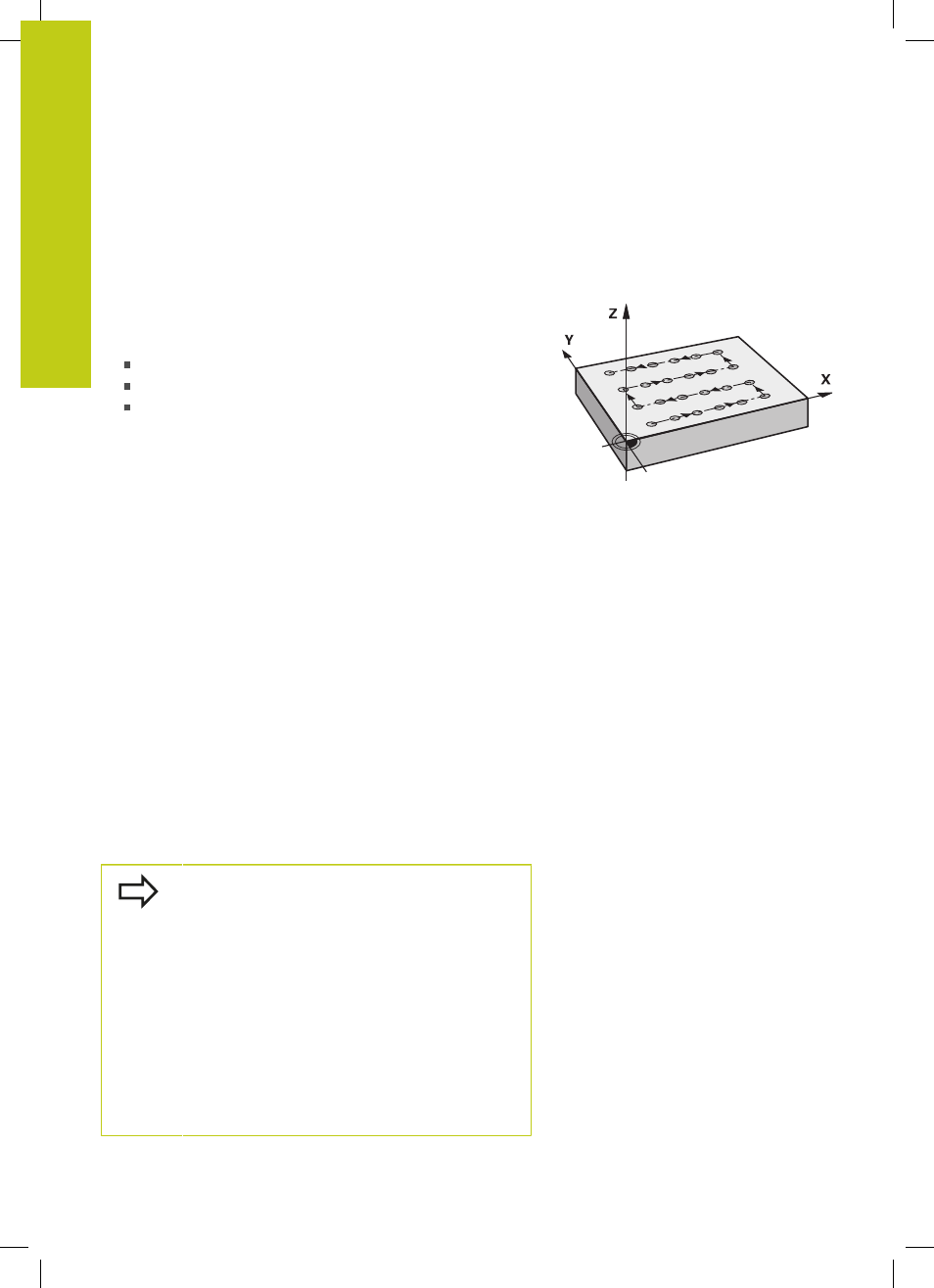

Zyklusablauf
1 Die TNC positioniert das Werkzeug automatisch von der
aktuellen Position zum Startpunkt der ersten Bearbeitung
Reihenfolge:
2. Sicherheits-Abstand anfahren (Spindelachse)
Startpunkt in der Bearbeitungsebene anfahren
Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten
Bearbeitungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug in positiver
Richtung der Hauptachse auf den Startpunkt der nächsten
Bearbeitung; das Werkzeug steht dabei auf Sicherheits-Abstand
(oder 2. Sicherheits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
auf der ersten Zeile ausgeführt sind; das Werkzeug steht am
letzten Punkt der ersten Zeile
5 Danach fährt die TNC das Werkzeug zum letzten Punkt der
zweiten Zeile und führt dort die Bearbeitung durch
6 Von dort aus positioniert die TNC das Werkzeug in negativer
Richtung der Hauptachse auf den Startpunkt der nächsten
Bearbeitung
7 Dieser Vorgang (6) wiederholt sich, bis alle Bearbeitungen der
zweiten Zeile ausgeführt sind
8 Anschließend fährt die TNC das Werkzeug auf den Startpunkt
der nächsten Zeile
9 In einer Pendelbewegung werden alle weiteren Zeilen
abgearbeitet
Beim Programmieren beachten!
Zyklus 221 ist DEF-Aktiv, das heißt, Zyklus
221 ruft automatisch den zuletzt definierten
Bearbeitungszyklus auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 209
und 251 bis 267 mit Zyklus 221 kombinieren, wirken
der Sicherheits-Abstand, die Werkstück-Oberfläche,
der 2. Sicherheits-Abstand und die Drehlage aus
Zyklus 221.
Wenn Sie den Zyklus 254 Runde Nut in Verbindung
mit Zyklus 221 verwenden, dann ist die Nutlage 0
nicht erlaubt.
Wenn Sie diesen Zyklus im Einzelsatzbetrieb
ablaufen lassen, hält die Steuerung zwischen den
Punkten eines Punktemusters an.
