GRUNDDREHUNG (Zyklus 400, DIN/ISO: G400) 14.2
14
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
453

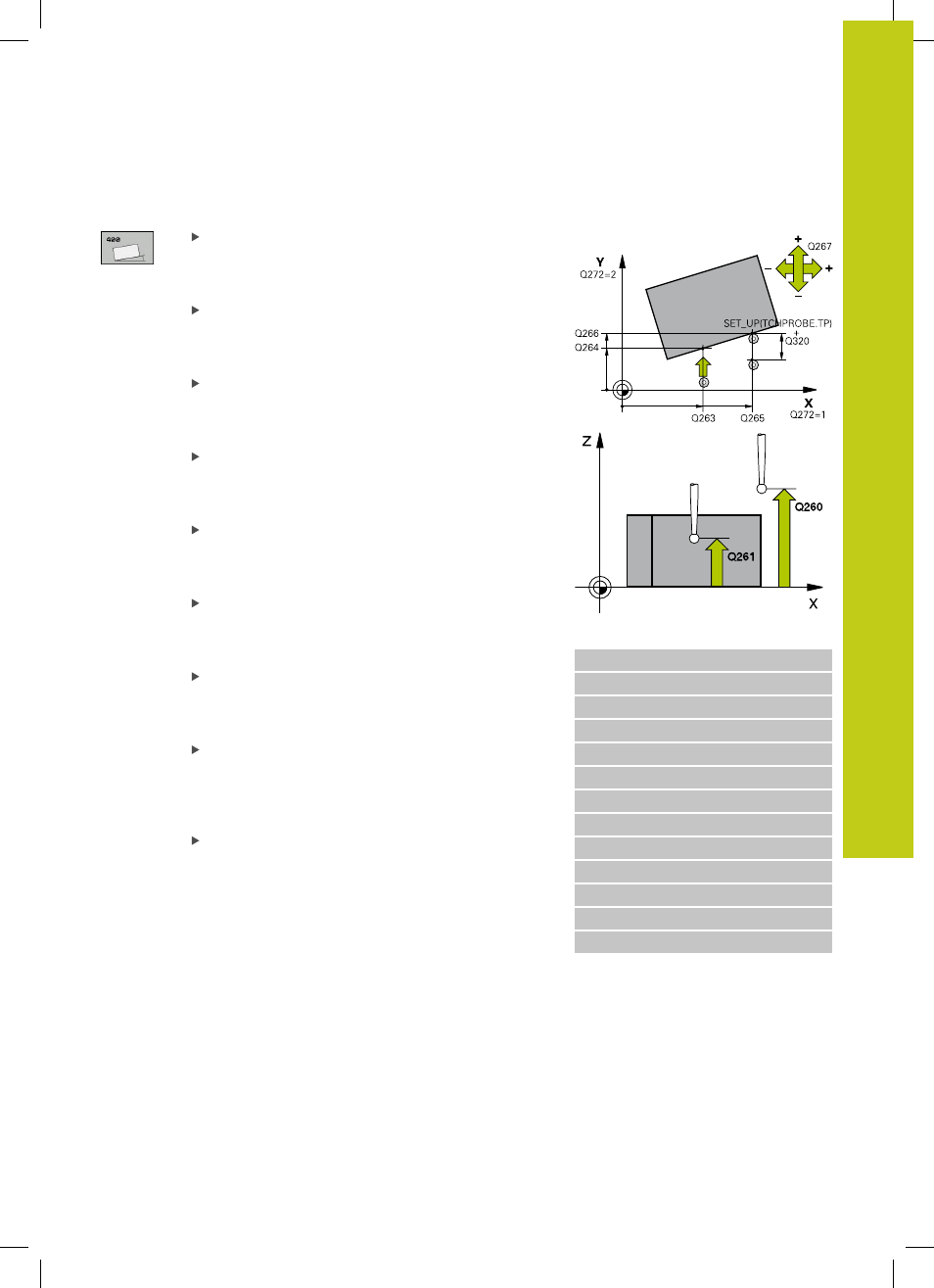

Zyklusparameter
1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
2. Messpunkt 1. Achse Q265 (absolut): Koordinate
des zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
2. Messpunkt 2. Achse Q266 (absolut): Koordinate
des zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
Messachse Q272: Achse der Bearbeitungsebene, in
der die Messung erfolgen soll:
1
: Hauptachse = Messachse
2
: Nebenachse = Messachse
Verfahrrichtung 1 Q267: Richtung, in der das
Tastsystem auf das Werkstück zufahren soll:
-1
: Verfahrrichtung negativ
+1
: Verfahrrichtung positiv
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
NC-Sätze
5 TCH PROBE 400 GRUNDDREHUNG
Q263=+10
;1. PUNKT 1. ACHSE
Q264=+3,5
;1. PUNKT 2. ACHSE
Q265=+25
;2. PUNKT 1. ACHSE
Q266=+2
;2. PUNKT 2. ACHSE
Q272=2
;MESSACHSE
Q267=+1
;VERFAHRRICHTUNG
Q261=-5
;MESSHOEHE
Q320=0
;SICHERHEITS-ABST.
Q260=+20
;SICHERE HOEHE
Q301=0
;FAHREN AUF S. HOEHE
Q307=0
;VOREINST. DREHW.
Q305=0
;NR. IN TABELLE
