MESSEN RECHTECK INNEN (Zyklus 423, DIN/ISO: G423) 16.7
16
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
545

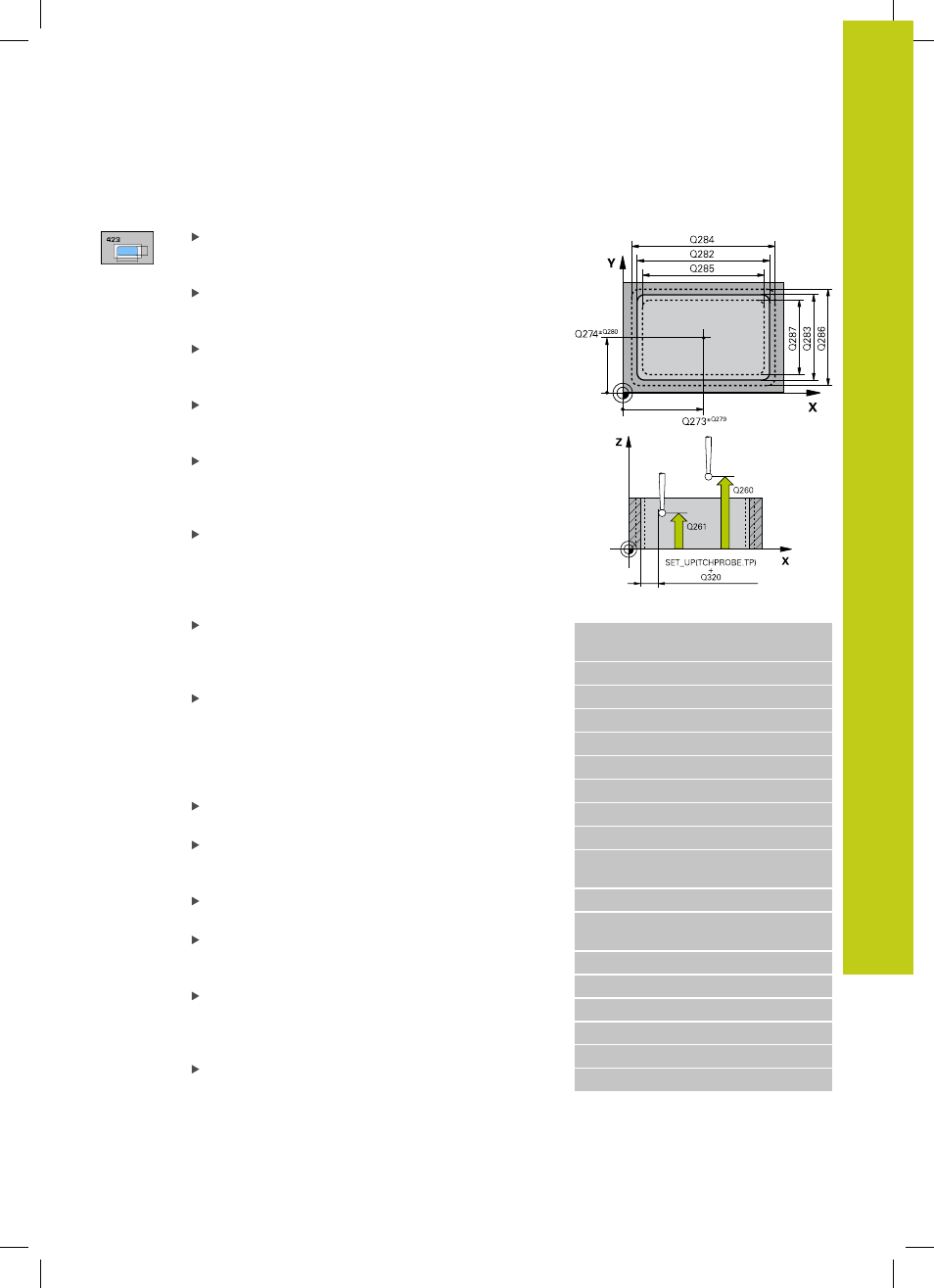

Zyklusparameter
Mitte 1. Achse Q273 (absolut): Mitte der Tasche
in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
Mitte 2. Achse Q274 (absolut): Mitte der Tasche
in der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
1. Seiten-Länge Q282: Länge der Tasche,
parallel zur Hauptachse der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
2. Seiten-Länge Q283: Länge der Tasche,
parallel zur Nebenachse der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0 : Zwischen Messpunkten auf Messhöhe verfahren
1 : Zwischen Messpunkten auf Sicherer Höhe
verfahren
Größtmaß 1. Seiten-Länge Q284: Größte erlaubte
Länge der Tasche. Eingabebereich 0 bis 99999,9999
Kleinstmaß 1. Seiten-Länge Q285: Kleinste
erlaubte Länge der Tasche. Eingabebereich 0 bis
99999,9999
Größtmaß 2. Seiten-Länge Q286: Größte erlaubte
Breite der Tasche. Eingabebereich 0 bis 99999,9999
Kleinstmaß 2. Seiten-Länge Q287: Kleinste
erlaubte Breite der Tasche. Eingabebereich 0 bis
99999,9999
Toleranzwert Mitte 1. Achse Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
Toleranzwert Mitte 2. Achse Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
NC-Sätze
5 TCH PROBE 423 MESSEN RECHTECK
INN.
Q273=+50
;MITTE 1. ACHSE
Q274=+50 ;MITTE 2. ACHSE
Q282=80 ;1. SEITEN-LAENGE
Q283=60 ;2. SEITEN-LAENGE
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+10 ;SICHERE HOEHE
Q301=1 ;FAHREN AUF S. HOEHE
Q284=0 ;GROESSTMASS 1.
SEITE
Q285=0 ;KLEINSTMASS 1. SEITE
Q286=0 ;GROESSTMASS 2.
SEITE
Q287=0 ;KLEINSTMASS 2. SEITE
Q279=0 ;TOLERANZ 1. MITTE
Q280=0 ;TOLERANZ 2. MITTE
Q281=1 ;MESSPROTOKOLL
Q309=0 ;PGM-STOP BEI FEHLER
Q330=0 ;WERKZEUG
