HEIDENHAIN TNC 640 (34059x-05) Cycle programming Benutzerhandbuch
Seite 162
Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.6
RECHTECKZAPFEN (Zyklus 256, DIN/ISO: G256)
5
162
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Fräsart Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
PREDEF: Die TNC verwendet Wert aus GLOBAL
DEF-Satz (Wenn Sie 0 eingeben, erfolgt die
Bearbeitung im Gleichlauf)

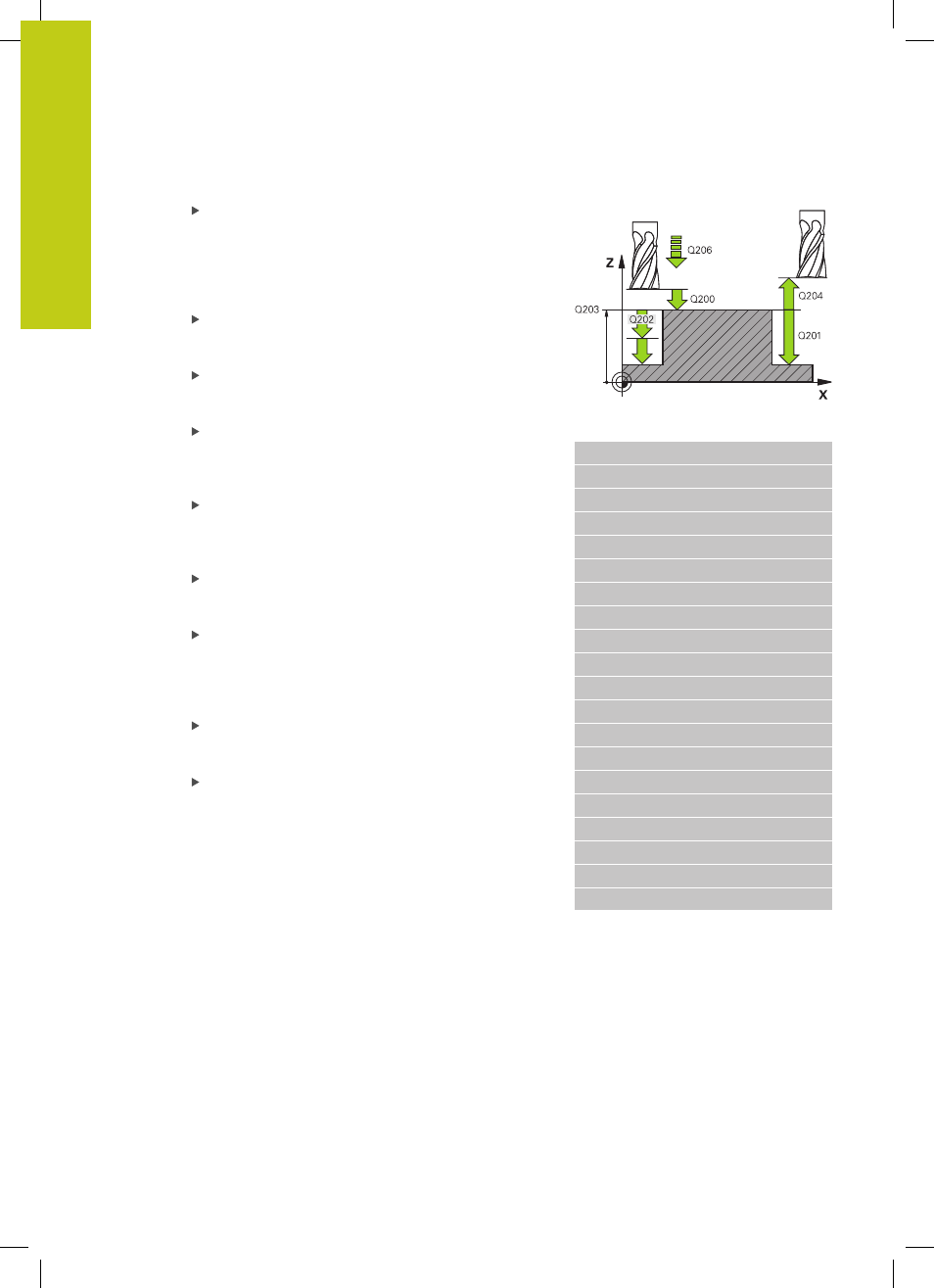

Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Zapfengrund. Eingabebereich
-99999,9999 bis 99999,9999
Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Fahren auf Tiefe in mm/min. Eingabebereich 0 bis
99999,999 alternativ
FMAX, FAUTO, FU, FZ
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ
PREDEF
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ
PREDEF
Bahn-Überlappung Faktor Q370: Q370 x
Werkzeug-Radius ergibt die seitliche Zustellung k.
Eingabebereich 0,1 bis 1,9999 alternativ
PREDEF
Anfahrposition (0...4) Q437: Anfahrstrategie des
Werkzeugs festlegen:
0
: Rechts vom Zapfen (Grundeinstellung)
1
: Linke untere Ecke
2
: Rechte untere Ecke
3
: Rechte obere Ecke
4
: Linke obere Ecke Sollten beim Anfahren mit
der Einstellung Q437=0 Anfahrmarken auf der
Zapfenoberfläche entstehen, dann eine andere
Anfahrposition wählen
NC-Sätze
8 CYCL DEF 256 RECHTECKZAPFEN
Q218=60
;1. SEITEN-LAENGE
Q424=74
;ROHTEILMASS 1
Q219=40
;2. SEITEN-LAENGE
Q425=60
;ROHTEILMASS 2
Q220=5
;ECKENRADIUS
Q368=0.2
;AUFMASS SEITE
Q224=+0
;DREHLAGE
Q367=0
;ZAPFENLAGE
Q207=500
;VORSCHUB FRAESEN
Q351=+1
;FRAESART
Q201=-20
;TIEFE
Q202=5
;ZUSTELL-TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q200=2
;SICHERHEITS-ABST.
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q370=1
;BAHN-UEBERLAPPUNG
Q437=0
;ANFAHRPOSITION
9 L X+50 Y+50 R0 FMAX M3 M99
