Bearbeitungszyklen: Bohren

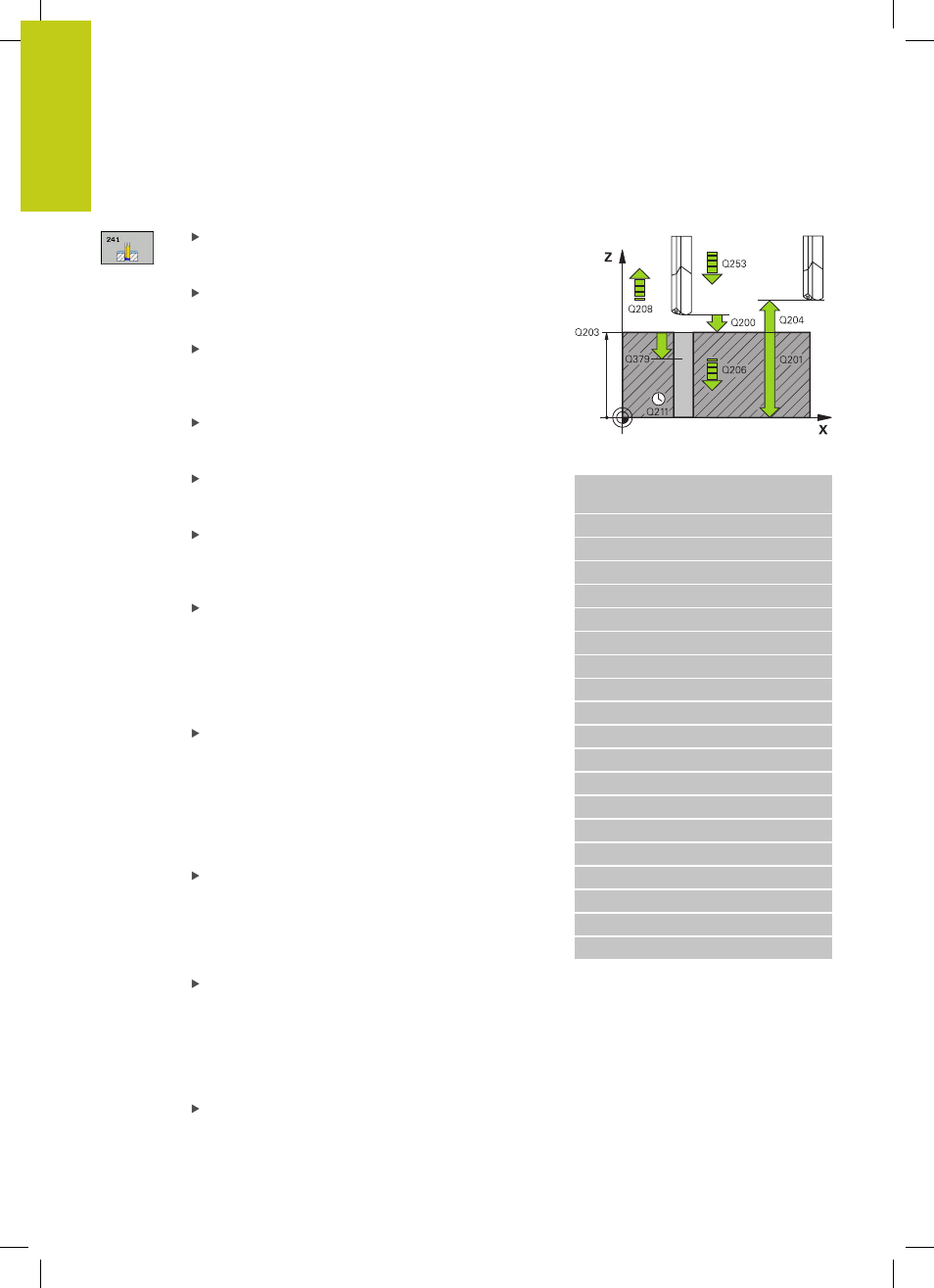

3.10 EINLIPPEN-TIEFBOHREN (Zyklus 241, DIN/ISO: G241)
3
98
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Zyklusparameter
Sicherheits-Abstand Q200 (inkremental):
Abstand Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Bohren in mm/min. Eingabebereich 0 bis 99999,999
alternativ
FAUTO, FU
Verweilzeit unten Q211: Zeit in Sekunden,
die das Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Vertiefter Startpunkt Q379 (inkremental bezogen
auf die Werkstück-Oberfläche): Startpunkt der
eigentlichen Bohrbearbeitung. Die TNC fährt im
Vorschub Vorpositionieren vom Sicherheits-
Abstand über der Werkstückoberfläche auf den
Sicherheitsabstand über dem vertieften Startpunkt.
Eingabebereich 0 bis 99999,9999
Vorschub Vorpositionieren Q253: Definiert die
Verfahrgeschwindigkeit des Werkzeugs beim
Wiederanfahren auf Bohrtiefe nach Rückzug
Spanbruch (Q256). Außerdem ist dieser Vorschub
wirksam, wenn das Werkzeug auf einen vertieften
Startpunkt (Q379 ungleich 0) positioniert wird.
Eingabe in mm/min. Eingabebereich 0 bis
99999,9999 alternativ
FMAX, FAUTO
Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren aus der Bohrung
in mm/min. Wenn Sie Q208=0 eingeben, dann fährt
die TNC das Werkzeug mit Bohrvorschub Q206
heraus. Eingabebereich 0 bis 99999,999 alternativ
FMAX, FAUTO
Drehr. ein-/ausfahren (3/4/5) Q426: Drehrichtung,
in die das Werkzeug beim Einfahren in die Bohrung
und beim Herausfahren aus der Bohrung drehen
soll. Eingabe:
3 : Spindel mit M3 drehen
4 : Spindel mit M4 drehen
5 : Mit stehender Spindel fahren
Spindeldrehzahl ein-/ausfahren Q427: Drehzahl,
mit der das Werkzeug beim Einfahren in die
Bohrung und beim Herausfahren aus der Bohrung
drehen soll. Eingabebereich 0 bis 99999
NC-Sätze
11 CYCL DEF 241 EINLIPPEN-
TIEFBOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=-80 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q211=0.25 ;VERWEILZEIT UNTEN
Q203=+100 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q379=7.5 ;STARTPUNKT
Q253=750 ;VORSCHUB VORPOS.
Q208=1000 ;VORSCHUB RUECKZUG
Q426=3 ;SP.-DREHRICHTUNG
Q427=25 ;DREHZAHL EIN-/AUSF.
Q428=500 ;DREHZAHL BOHREN
Q429=8 ;KUEHLUNG EIN
Q430=9 ;KUEHLUNG AUS
Q435=0 ;VERWEILTIEFE
Q401=100 ;VORSCHUBFAKTOR
Q202=9999 ;MAX. ZUSTELL-TIEFE
Q212=0 ;ABNAHMEBETRAG
Q205=0 ;MIN. ZUSTELL-TIEFE
