RECHTECKTASCHE (Zyklus 251, DIN/ISO: G251)
5.2
5
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
143

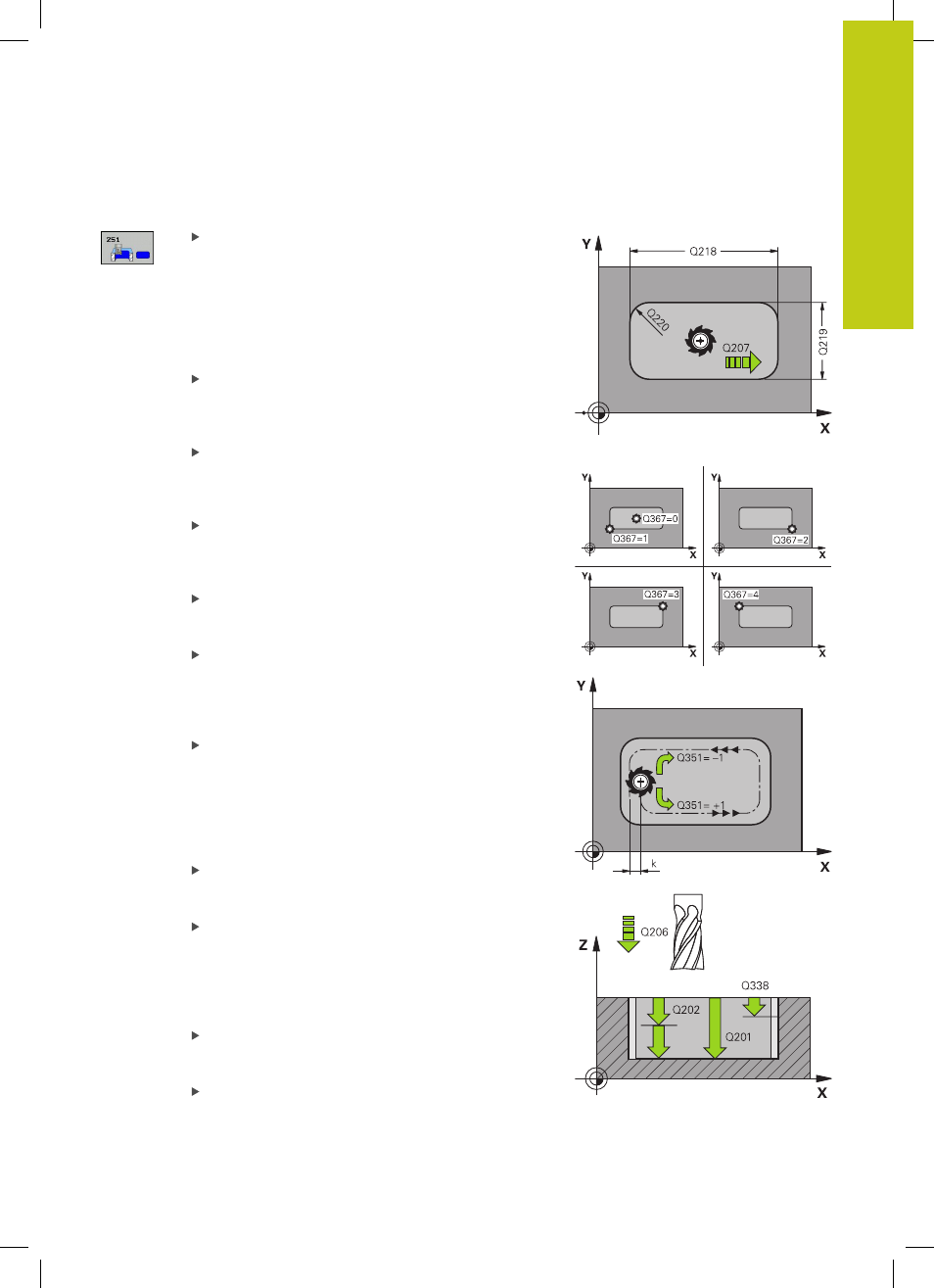

Zyklusparameter
Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0
: Schruppen und Schlichten
1
: Nur Schruppen
2
: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
1. Seiten-Länge Q218 (inkremental): Länge
der Tasche, parallel zur Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
2. Seiten-Länge Q219 (inkremental): Länge
der Tasche, parallel zur Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
Eckenradius Q220: Radius der Taschenecke. Wenn
mit 0 eingegeben, setzt die TNC den Eckenradius
gleich dem Werkzeug-Radius. Eingabebereich 0 bis
99999,9999
Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene. Eingabebereich
0 bis 99999,9999
Drehlage Q224 (absolut): Winkel, um den
die gesamte Bearbeitung gedreht wird. Das
Drehzentrum liegt in der Position, auf der das
Werkzeug beim Zyklus-Aufruf steht. Eingabebereich
-360,0000 bis 360,0000
Taschenlage Q367: Lage der Tasche bezogen auf
die Position des Werkzeuges beim Zyklus-Aufruf:
0
: Werkzeugposition = Taschenmitte
1
: Werkzeugposition = Linke untere Ecke
2
: Werkzeugposition = Rechte untere Ecke
3
: Werkzeugposition = Rechte obere Ecke
4
: Werkzeugposition = Linke obere Ecke
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ
FAUTO, FU, FZ
Fräsart Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
PREDEF: Die TNC verwendet Wert aus GLOBAL
DEF-Satz (Wenn Sie 0 eingeben, erfolgt die
Bearbeitung im Gleichlauf)
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Taschengrund. Eingabebereich
-99999,9999 bis 99999,9999
Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
