3.9 BOHRFRAESEN (Zyklus 208)
3
96
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015

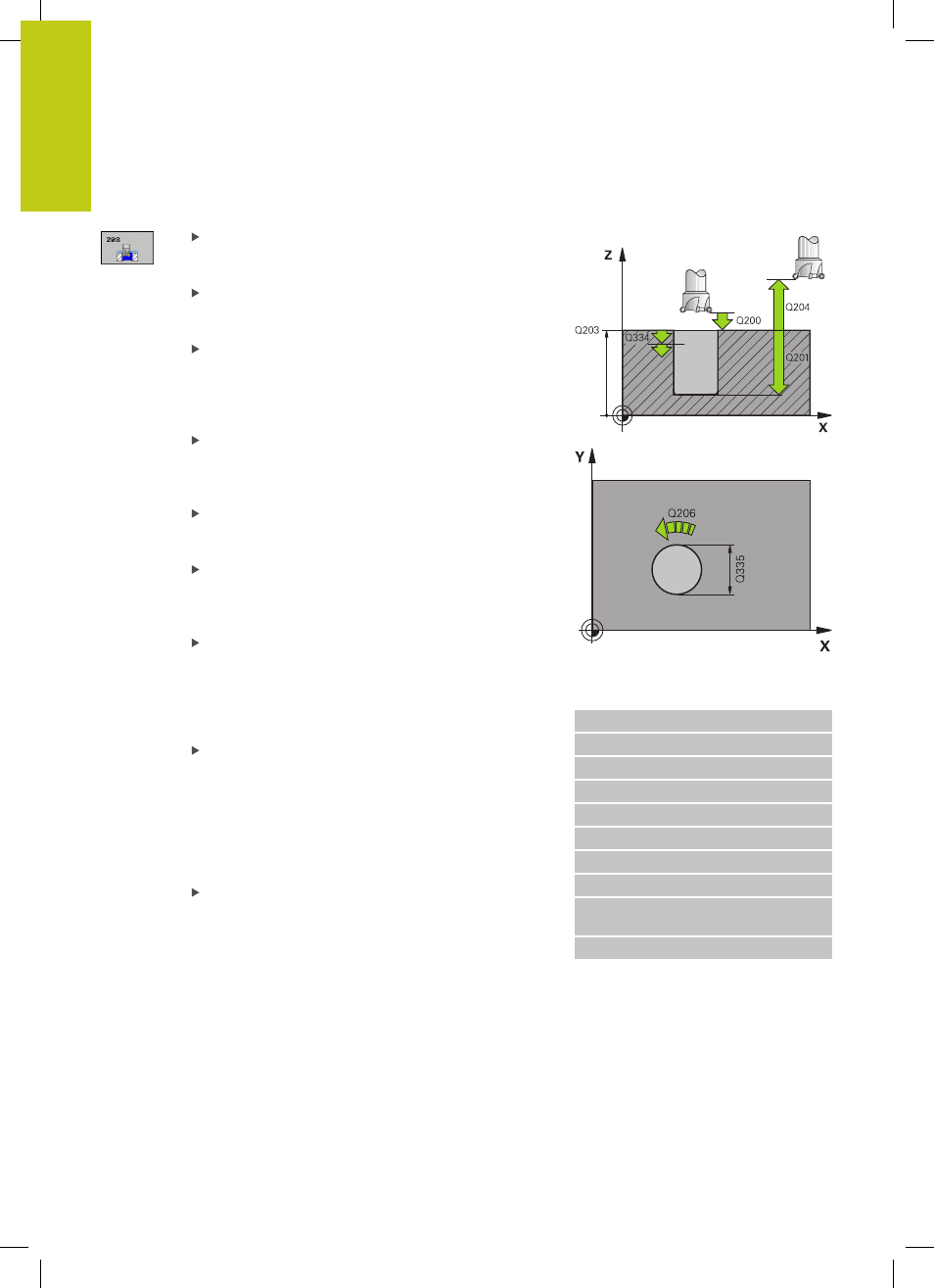

Zyklusparameter
Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeug-Unterkante – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Bohren auf der Schraubenlinie in mm/min.
Eingabebereich 0 bis 99999,999 alternativ
FAUTO,
FU, FZ
Zustellung pro Schraubenlinie Q334 (inkremental):
Maß, um welches das Werkzeug auf einer
Schraubenlinie (=360°) jeweils zugestellt wird.
Eingabebereich 0 bis 99999,9999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Soll-Durchmesser Q335 (absolut): Bohrungs-
Durchmesser. Wenn Sie den Soll-Durchmesser
gleich dem Werkzeug-Durchmesser eingeben, dann
bohrt die TNC ohne Schraubenlinien-Interpolation
direkt auf die eingegebene Tiefe. Eingabebereich 0
bis 99999,9999
Vorgebohrter Durchmesser Q342 (absolut): Sobald
Sie in Q342 einen Wert größer 0 eingeben, führt
die TNC keine Überprüfung bzgl. des Durchmesser-
Verhältnisses Soll- zu Werkzeug-Durchmesser mehr
durch. Dadurch können Sie Bohrungen ausfräsen,
deren Durchmesser mehr als doppelt so groß sind
wie der Werkzeug-Durchmesser. Eingabebereich 0
bis 99999,9999
Fräsart Q351: Art der Fräsbearbeitung bei M3
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
NC-Sätze
12 CYCL DEF 208 BOHRFRAESEN
Q200=2 ;SICHERHEITS-ABST.
Q201=-80 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q334=1.5 ;ZUSTELL-TIEFE
Q203=+100 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q335=25 ;SOLL-DURCHMESSER
Q342=0 ;VORGEB.
DURCHMESSER
Q351=+1 ;FRAESART
