Zyklen: Drehen
12.29 GEWINDE ERWEITERT (Zyklus 832, DIN/ISO: G832)
12
418
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
12.29 GEWINDE ERWEITERT (Zyklus 832,
DIN/ISO: G832)

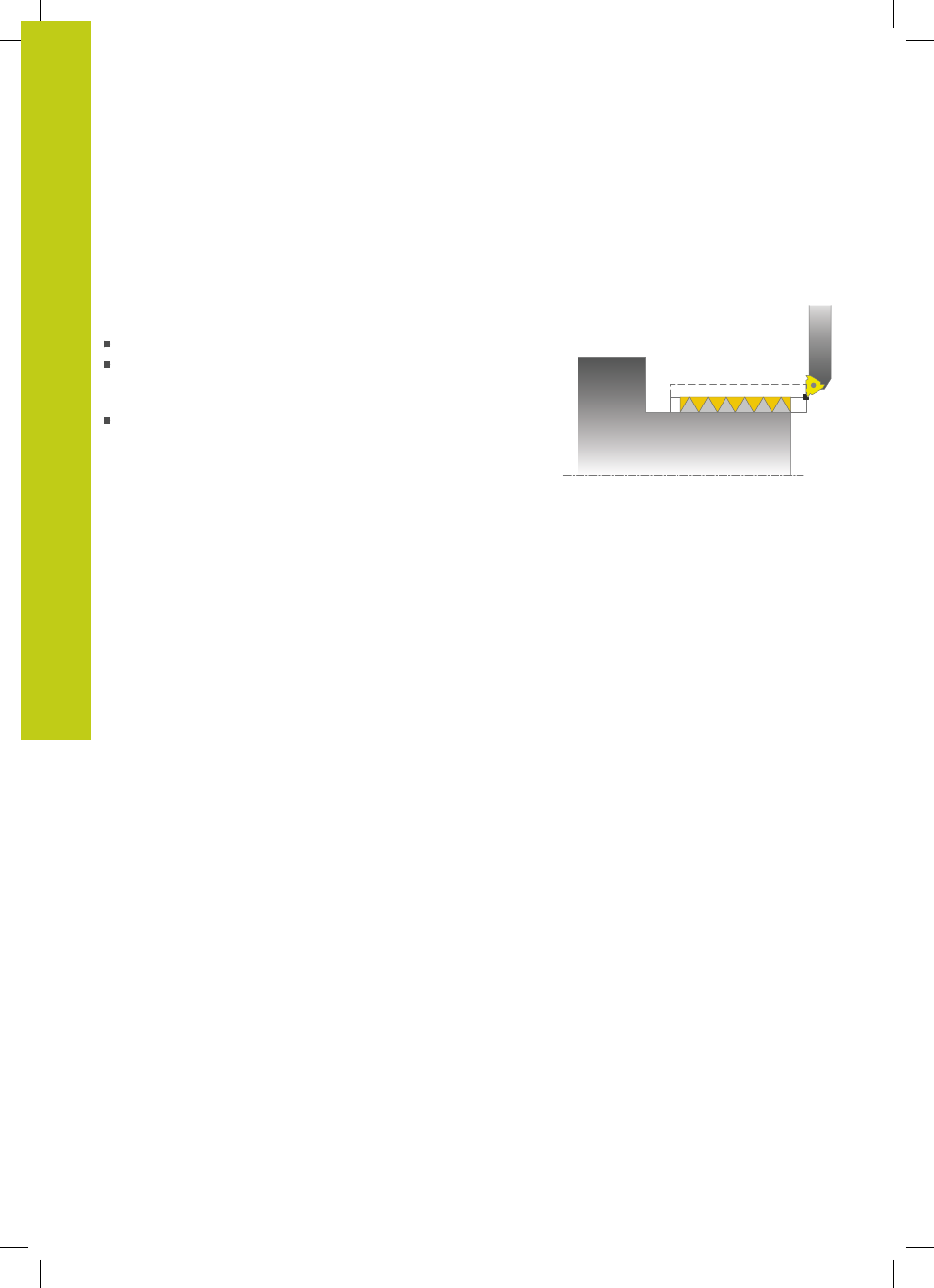

Anwendung
Mit diesem Zyklus können Sie Gewinde oder Kegelgewinde sowohl
längs- als auch plandrehen. Erweiterter Funktionsumfang:
Auswahl Längsgewinde oder Plangewinde.
Parameter für Bemaßungsart Kegel, Kegelwinkel und
Konturstartpunkt X ermöglichen die Definition unterschiedlicher
Kegelgewinde.
Die Parameter Anlaufweg und Überlaufweg definieren eine
Wegstrecke, in der Vorschubachsen beschleunigt bzw. verzögert
werden.
Sie können mit dem Zyklus ein- oder mehrgängige Gewinde
herstellen.
Wenn Sie in dem Zyklus keine Gewindetiefe eingeben, verwendet
der Zyklus eine genormte Gewindetiefe.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden.
Zyklusablauf
Die TNC verwendet die Werkzeug-Position beim Zyklus-Aufruf als
Zyklus-Startpunkt.
1 Die TNC positioniert das Werkzeug im Eilgang auf
Sicherheitsabstand vor dem Gewinde und führt eine
Zustellbewegung aus.
2 Die TNC führt einen Längsschnitt aus. Dabei synchronisiert die
TNC Vorschub und Drehzahl so, dass die definierte Steigung
entsteht.
3 Die TNC hebt das Werkzeug im Eilgang um den
Sicherheitsabstand ab.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC führt eine Zustellbewegung aus. Die Zustellungen
werden entsprechend dem Zustellwinkel Q467 ausgeführt.
6 Die TNC wiederholt den Ablauf (2 bis 5), bis die Gewindetiefe
erreicht wird.
7 Die TNC führt die in
Q476 definierten Anzahl der Leerschnitte
aus.
8 Die TNC wiederholt den Ablauf (2 bis 7) entsprechend der
Gangzahl
Q475.
9 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
