RECHTECKZAPFEN (Zyklus 256, DIN/ISO: G256)
5.6
5
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
161

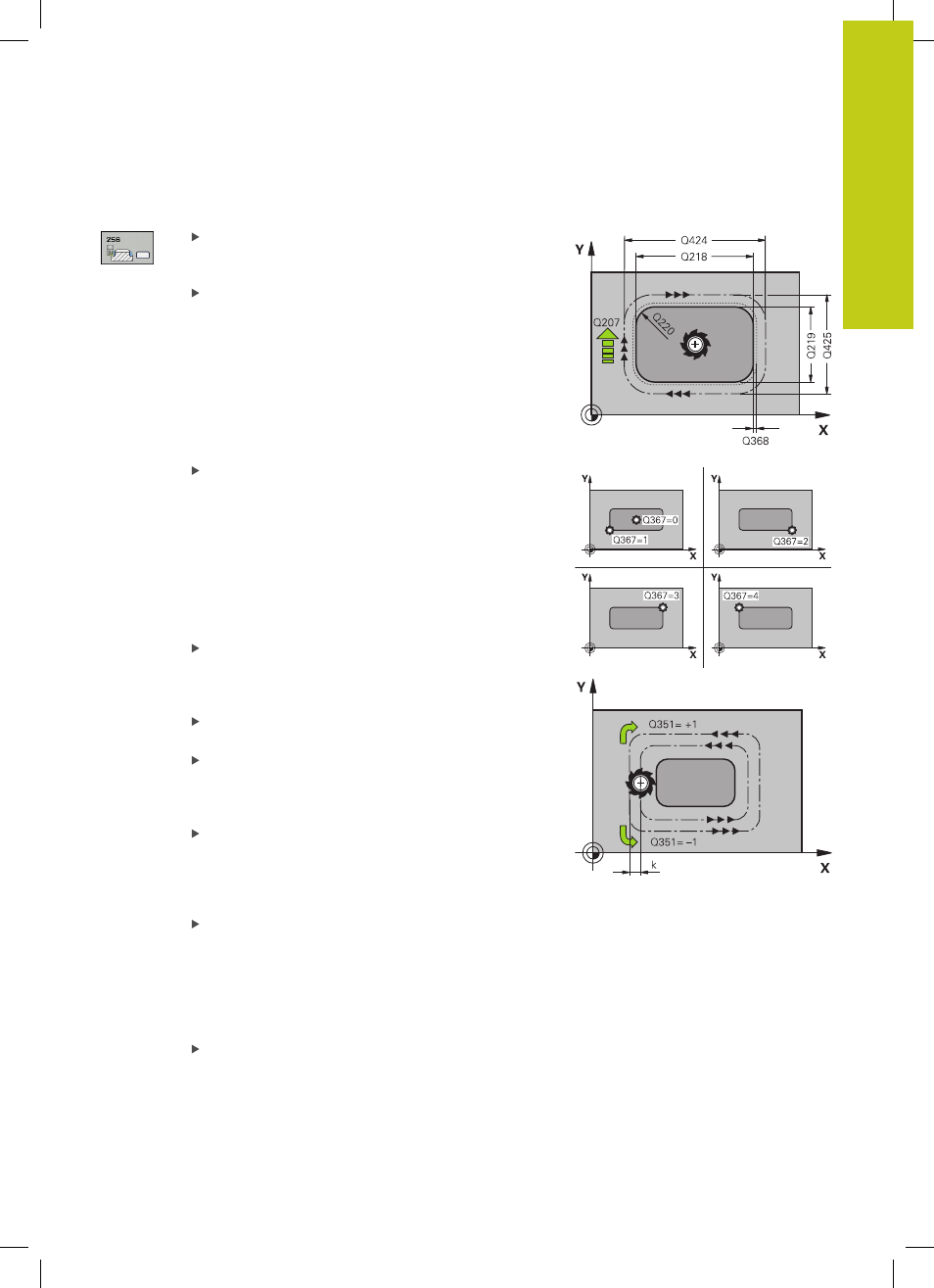

Zyklusparameter
1. Seiten-Länge Q218: Länge des Zapfens,
parallel zur Hauptachse der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
Rohteilmaß Seitenlänge 1 Q424: Länge des
Zapfenrohteils, parallel zur Hauptachse der
Bearbeitungsebene.
Rohteilmaß Seitenlänge 1
größer als
1. Seiten-Länge eingeben. Die TNC
führt mehrere seitliche Zustellungen aus, wenn die
Differenz zwischen Rohteilmaß 1 und Fertigmaß
1 größer ist als die erlaubte seitliche Zustellung
(Werkzeug-Radius mal Bahn-Überlappung
Q370).
Die TNC berechnet immer eine konstante seitliche
Zustellung. Eingabebereich 0 bis 99999,9999
2. Seiten-Länge Q219: Länge des Zapfens,
parallel zur Nebenachse der Bearbeitungs-ebene.
Rohteilmaß Seitenlänge 2 größer als 2. Seiten-
Länge eingeben. Die TNC führt mehrere seitliche
Zustellungen aus, wenn die Differenz zwischen
Rohteilmaß 2 und Fertigmaß 2 größer ist als die
erlaubte seitliche Zustellung (Werkzeug-Radius
mal Bahn-Überlappung
Q370). Die TNC berechnet
immer eine konstante seitliche Zustellung.
Eingabebereich 0 bis 99999,9999
Rohteilmaß Seitenlänge 2 Q425: Länge des
Zapfenrohteils, parallel zur Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
Eckenradius Q220: Radius der Zapfenecke.
Eingabebereich 0 bis 99999,9999
Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene, das die TNC bei
der Bearbeitung stehen lässt. Eingabebereich 0 bis
99999,9999
Drehlage Q224 (absolut): Winkel, um den
die gesamte Bearbeitung gedreht wird. Das
Drehzentrum liegt in der Position, auf der das
Werkzeug beim Zyklus-Aufruf steht. Eingabebereich
-360,0000 bis 360,0000
Zapfenlage Q367: Lage des Zapfens bezogen auf
die Position des Werkzeuges beim Zyklus-Aufruf:
0
: Werkzeugposition = Zapfenmitte
1
: Werkzeugposition = Linke untere Ecke
2
: Werkzeugposition = Rechte untere Ecke
3
: Werkzeugposition = Rechte obere Ecke
4
: Werkzeugposition = Linke obere Ecke
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ
FAUTO, FU, FZ
