Tastsystemzyklen: Werkstück-Schieflagen automatisch ermitteln
14.3 GRUNDDREHUNG über zwei Bohrungen (Zyklus 401, DIN/
ISO: G401)
14
456
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015

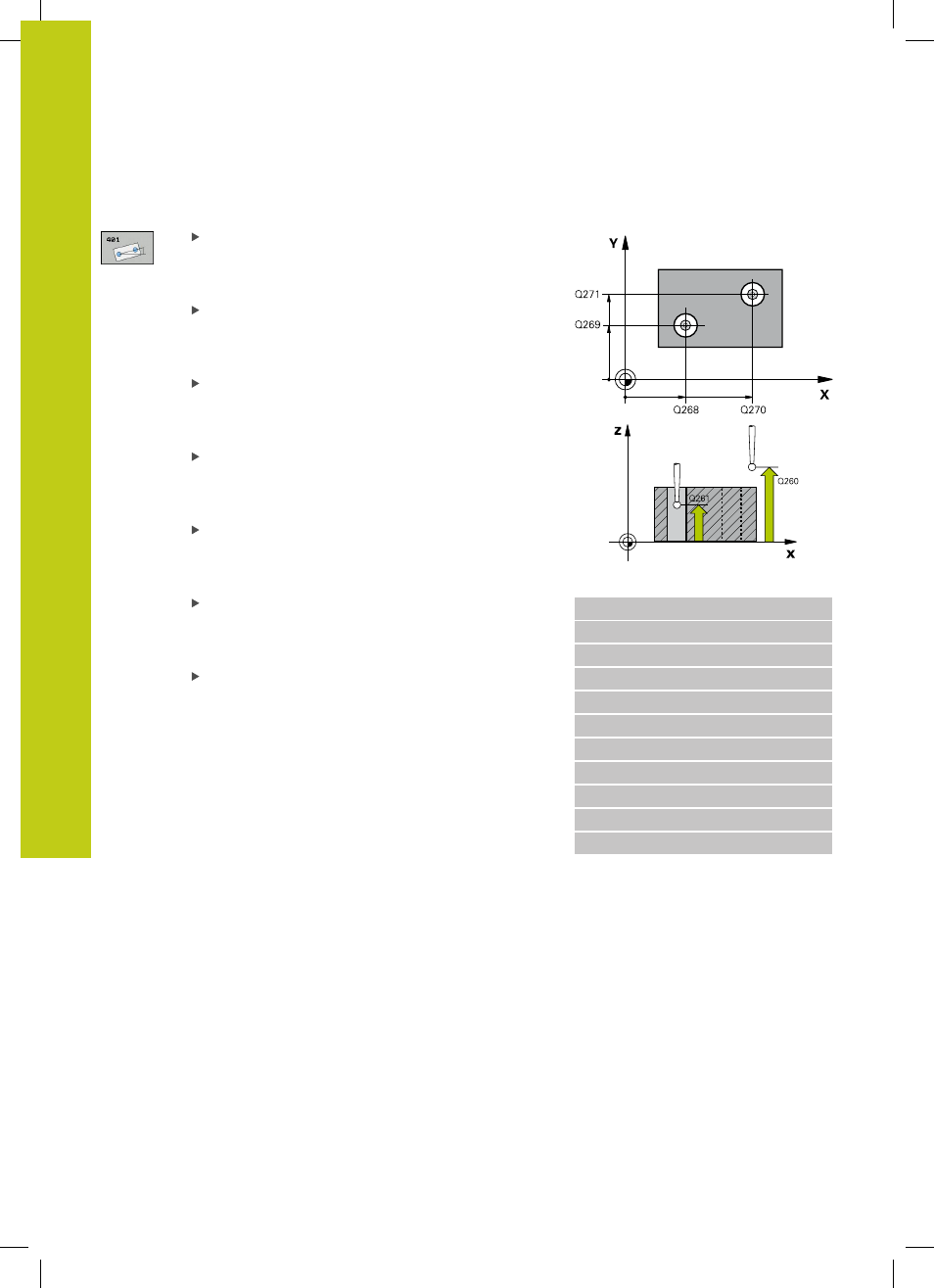

Zyklusparameter
1. Bohrung: Mitte 1. Achse Q268 (absolut):
Mittelpunkt der ersten Bohrung in der Hauptachse
der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
1. Bohrung: Mitte 2. Achse Q269 (absolut):
Mittelpunkt der ersten Bohrung in der Nebenachse
der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
2. Bohrung: Mitte 1. Achse Q270 (absolut):
Mittelpunkt der zweiten Bohrung in der Hauptachse
der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
2. Bohrung: Mitte 2. Achse Q271 (absolut):
Mittelpunkt der zweiten Bohrung in der Nebenachse
der Bearbeitungsebene. Eingabebereich
-99999,9999 bis 99999,9999
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Voreinstellung Drehwinkel Q307 (absolut): Wenn
sich die zu messende Schieflage nicht auf die
Hauptachse, sondern auf eine beliebige Gerade
beziehen soll, Winkel der Bezugsgeraden eingeben.
Die TNC ermittelt dann für die Grunddrehung
die Differenz aus dem gemessenen Wert und
dem Winkel der Bezugsgeraden. Eingabebereich
-360,000 bis 360,000
NC-Sätze
5 TCH PROBE 401 ROT 2 BOHRUNGEN
Q268=-37 ;1. MITTE 1. ACHSE
Q269=+12 ;1. MITTE 2. ACHSE
Q270=+75 ;2. MITTE 1. ACHSE
Q271=+20 ;2. MITTE 2. ACHSE
Q261=-5 ;MESSHOEHE
Q260=+20 ;SICHERE HOEHE
Q307=0 ;VOREINST. DREHW.
Q305=0 ;NR. IN TABELLE
Q402=0 ;KOMPENSATION
Q337=0 ;NULL SETZEN
