Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.2 BEZUGSPUNKT MITTE NUT (Zyklus 408, DIN/ISO: G408)
15
476
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
15.2 BEZUGSPUNKT MITTE NUT (Zyklus
408, DIN/ISO: G408)

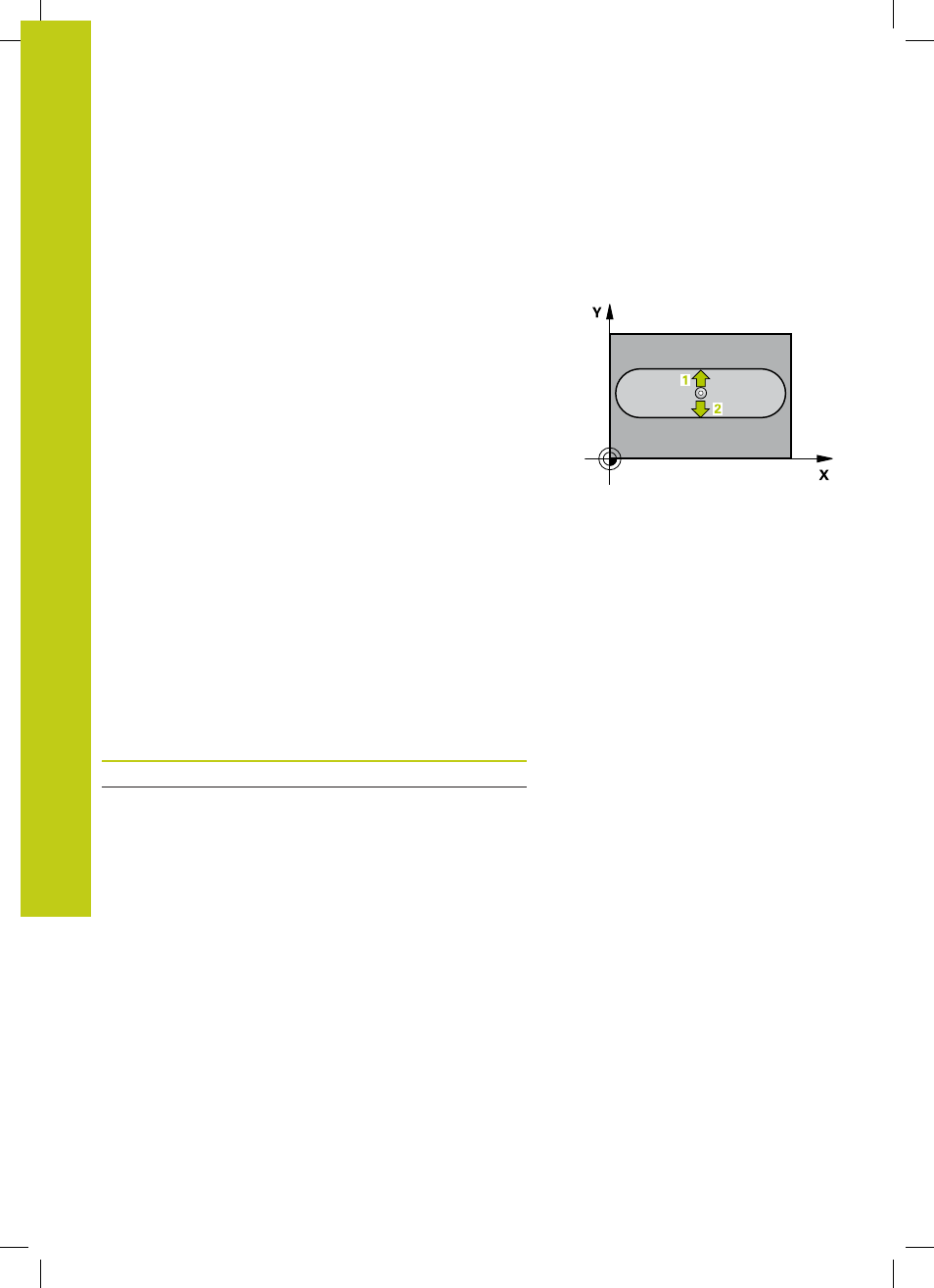

Zyklusablauf
Der Tastsystem-Zyklus 408 ermittelt den Mittelpunkt einer Nut und
setzt diesen Mittelpunkt als Bezugspunkt. Wahlweise kann die
TNC den Mittelpunkt auch in eine Nullpunkt- oder Preset-Tabelle
schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen
abarbeiten", Seite 446) zum Antastpunkt 1 . Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus der Spalte
SET_UP der Tastsystem-
Tabelle
2 Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(Spalte
F) durch
3 Danach fährt das Tastsystem entweder achsparallel auf
Messhöhe oder linear auf Sicherer Höhe zum nächsten
Antastpunkt
2 und führt dort den zweiten Antast-Vorgang durch
4 Abschließend positioniert die TNC das Tastsystem zurück auf
die Sichere Höhe und verarbeitet den ermittelten Bezugspunkt
in Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
"") und speichert die Istwerte in nachfolgend aufgeführten Q-
Parametern ab
5 Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse
Parameter-Nummer Bedeutung
Q166 Istwert gemessene Nutbreite
Q157 Istwert Lage Mittelachse
