Zyklen: Drehen
12.23 STECHEN RADIAL ERWEITERT
(Zyklus 862, DIN/ISO: G862)
12
400
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Typ Anfangselement Q501: Typ des Elements am
Konturanfang (Umfangsfläche) festlegen:
0 : kein zusätzliches Element
1 : Element ist eine Fase
2 : Element ist ein Radius
Größe Anfangselement Q502: Größe des
Anfangselements (Fasenabschnitt)
Radius Konturecke Q500: Radius der
Konturinnenecke. Wenn kein Radius angegeben,
entsteht der Radius der Schneidplatte.
Winkel zweite Flanke Q496: Winkel zwischen der
Flanke am Konturendpunkt und der Senkrechten zur
Drehachse
Typ Endelement Q503: Typ des Elements am
Konturende festlegen:
0 : kein zusätzliches Element
1 : Element ist eine Fase
2 : Element ist ein Radius
Größe Endelement Q504: Größe des Endelements
(Fasenabschnitt)
Vorschub Schruppen Q478:
Vorschubgeschwindigkeit beim Schruppen. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.

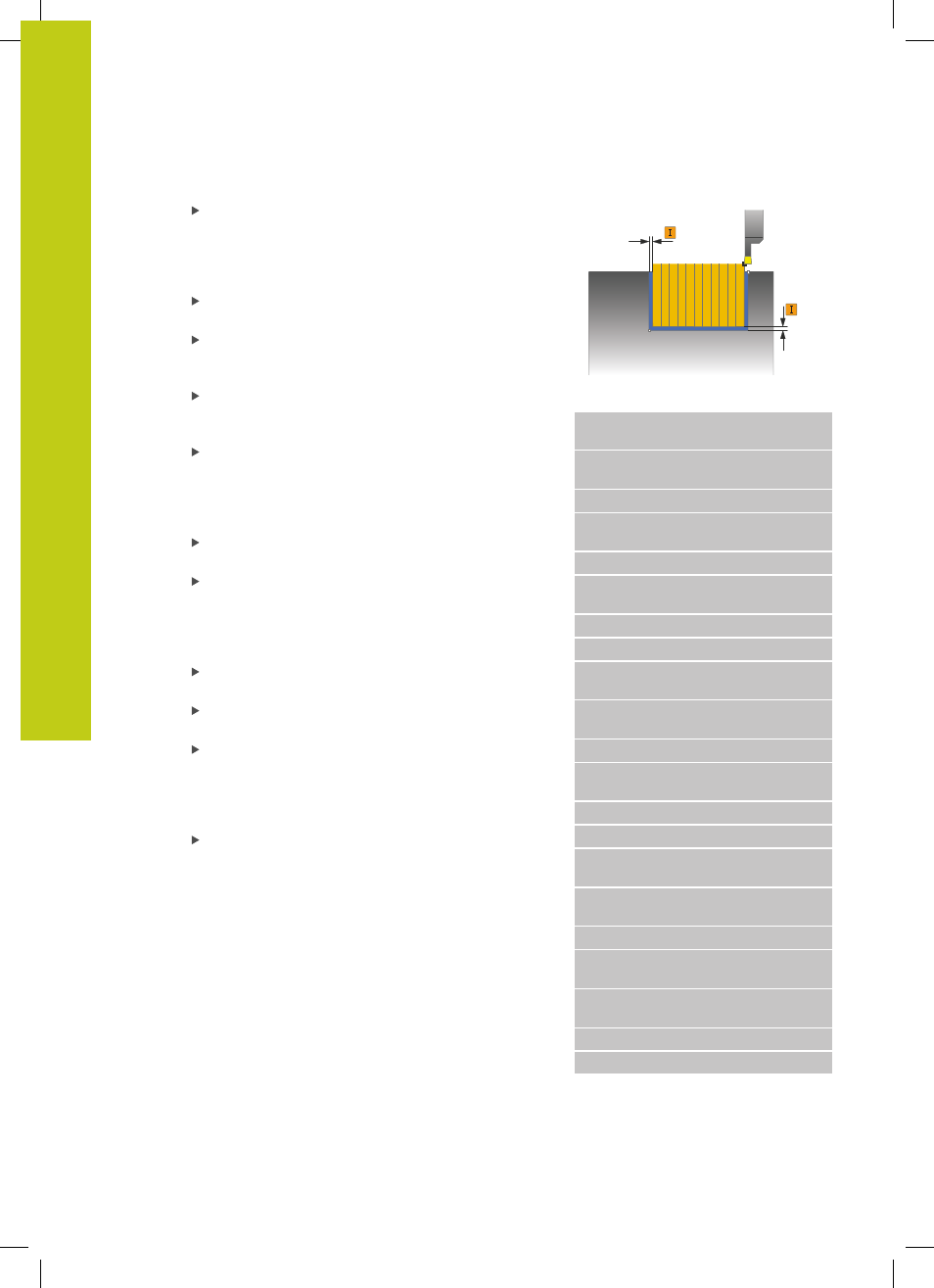

Aufmaß Durchmesser Q483 (inkremental):
Durchmesser-Aufmaß auf die definierte Kontur
Aufmaß Z Q484 (inkremental): Aufmaß auf die
definierte Kontur in axialer Richtung
Vorschub Schlichten Q505:
Vorschubgeschwindigkeit beim Schlichten. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Begrenzung Zustellung Q463: max. Stechtiefe pro
Schnitt
Ø Q483
Q484
NC-Sätze
11 CYCL DEF 862 STECHEN RADIAL
ERWEITERT
Q215=+0
;BEARBEITUNGS-
UMFANG
Q460=+2 ;SICHERHEITS-ABSTAND
Q491=+75 ;KONTURSTART
DURCHMESSER
Q492=-20 ;KONTURSTART Z
Q493=+50 ;KONTURENDE
DURCHMESSER
Q494=-50 ;KONTURENDE Z
Q495=+5 ;WINKEL FLANKE
Q501=+1 ;TYP
ANFANGSELEMENT
Q502=+0.5 ;GROESSE
ANFANGSELEMENT
Q500=+1.5 ;RADIUS KONTURECKE
Q496=+5 ;WINKEL ZWEITE
FLANKE
Q503=+1 ;TYP ENDELEMENT
Q504=+0.5 ;GROESSE ENDELEMENT
Q478=+0.3 ;VORSCHUB
SCHRUPPEN
Q483=+0.4 ;AUFMASS
DURCHMESSER
Q484=+0.2 ;AUFMASS Z
Q505=+0.2 ;VORSCHUB
SCHLICHTEN
Q463=+0 ;BEGRENZUNG
ZUSTELLUNG
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
