Zyklen: Drehen
12.9 DREHEN KONTUR LÄNGS
(Zyklus 810, DIN/ISO: G810)
12
344
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
12.9 DREHEN KONTUR LÄNGS
(Zyklus 810, DIN/ISO: G810)

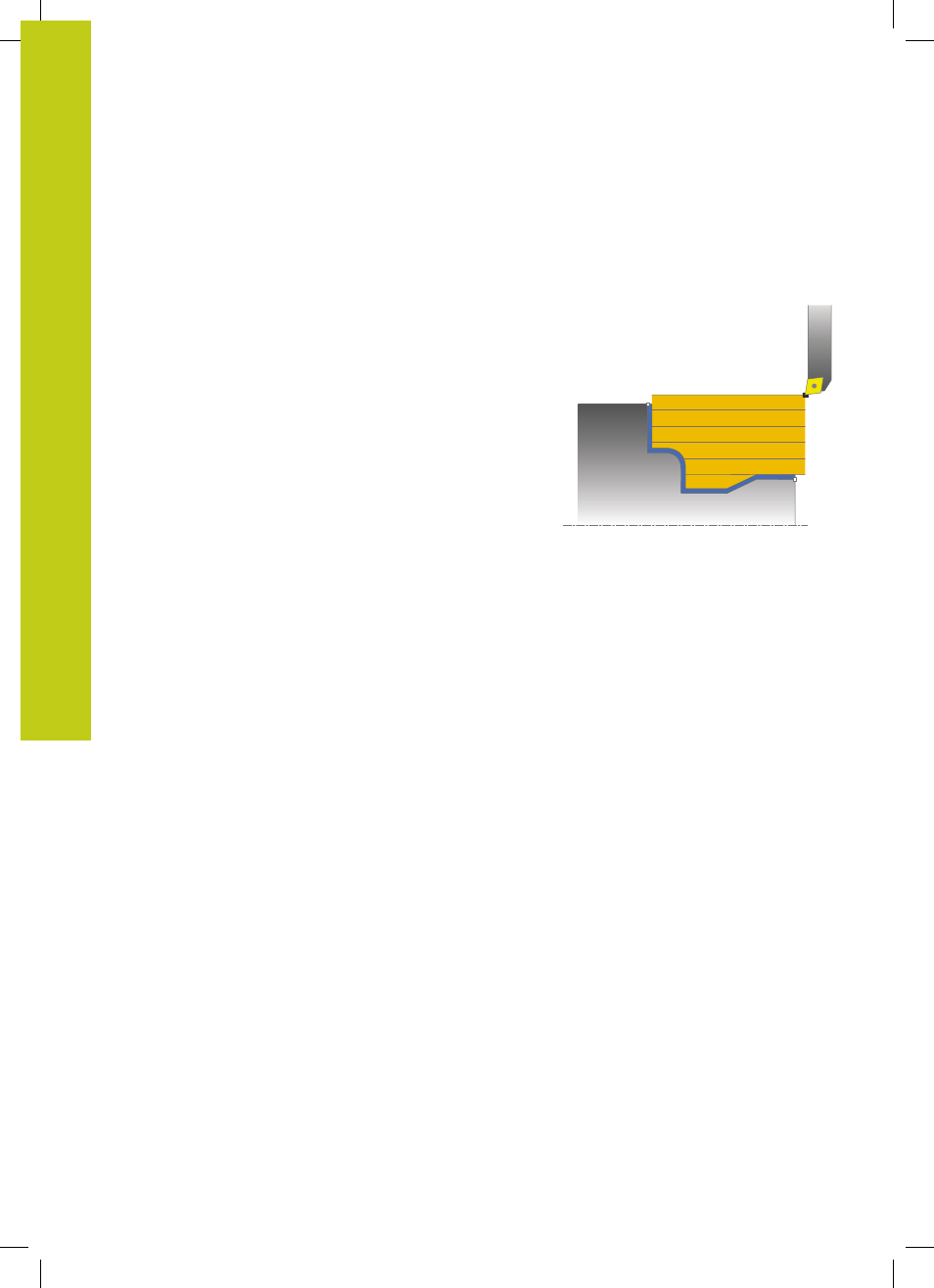

Anwendung
Mit diesem Zyklus können Sie Werkstücke mit beliebigen Dreh-
Konturen längsdrehen. Die Konturbeschreibung erfolgt in einem
Unterprogramm.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startpunkt der Kontur größer ist als der
Kontur-Endpunkt, führt der Zyklus eine Außenbearbeitung aus. Ist
der Kontur-Startpunkt kleiner als der Endpunkt, führt der Zyklus
eine Innenbearbeitung aus.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position
beim Zyklus-Aufruf. Falls die Z-Koordinate des Startpunktes kleiner
ist als der Anfangspunkt der Kontur, positioniert die TNC das
Werkzeug in der Z-Koordinate auf Sicherheits-Abstand und startet
den Zyklus von dort.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung
aus. Den Zustellwert berechnet die TNC anhand
Q463 MAX. SCHNITTTIEFE.
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in Längsrichtung. Der Längsschnitt wird achsparallel
ausgeführt und erfolgt mit dem definierten Vorschub
Q478.
3 Die TNC zieht das Werkzeug mit dem definierten Vorschub um
den Zustellwert zurück.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die fertige
Kontur erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
