TOLERANZ (Zyklus 32, DIN/ISO: G62) 11.5
11
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
283

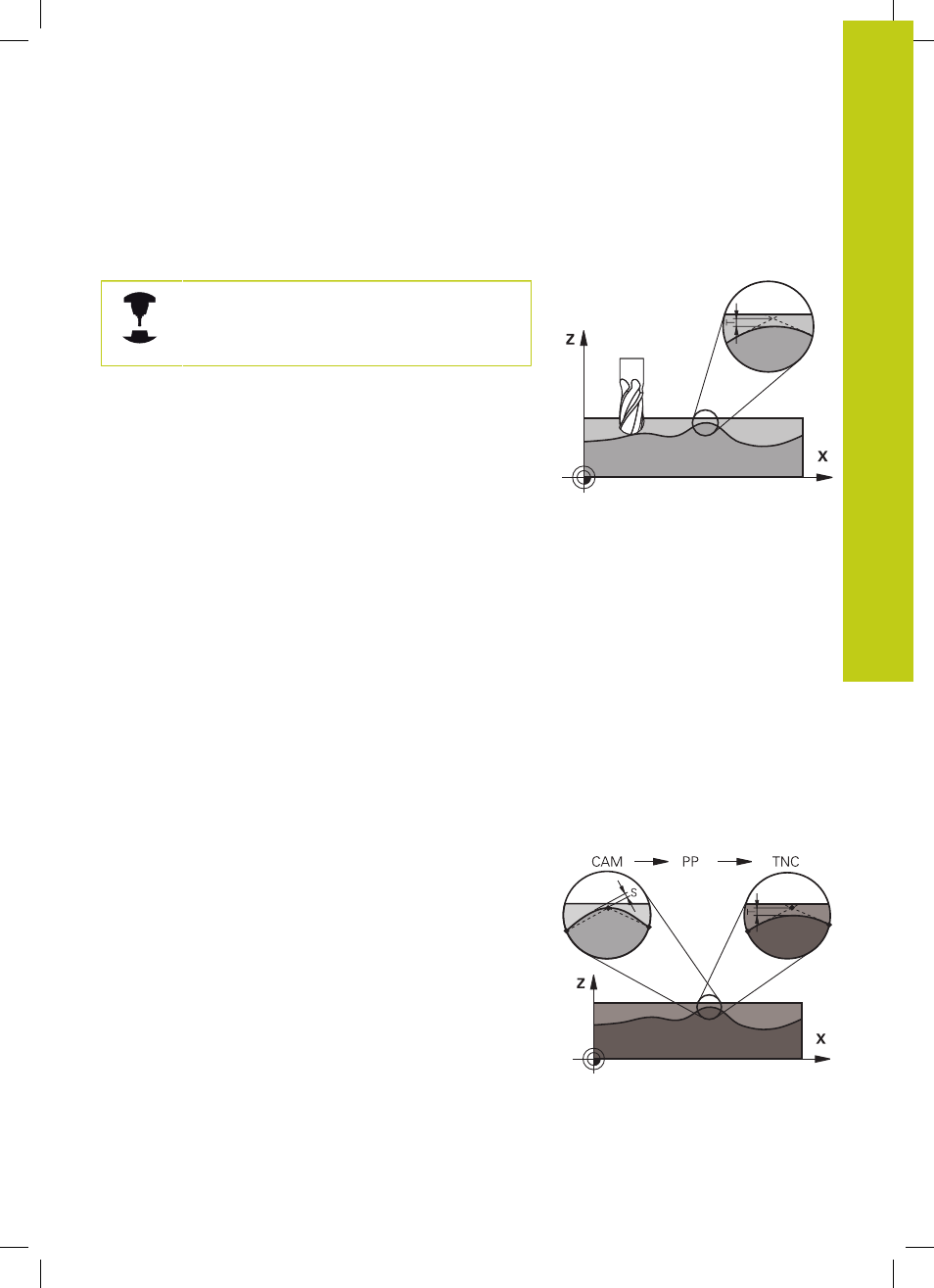

11.5 TOLERANZ (Zyklus 32, DIN/ISO: G62)
Zyklusfunktion
Maschine und TNC müssen vom
Maschinenhersteller vorbereitet sein.
Durch die Angaben im Zyklus 32 können Sie das Ergebnis bei
der HSC-Bearbeitung hinsichtlich Genauigkeit, Oberflächengüte
und Geschwindigkeit beeinflussen, sofern die TNC an die
maschinenspezifischen Eigenschaften angepasst wurde.
Die TNC glättet automatisch die Kontur zwischen beliebigen
(unkorrigierten oder korrigierten) Konturelementen. Dadurch
verfährt das Werkzeug kontinuierlich auf der Werkstück-Oberfläche
und schont dabei die Maschinenmechanik. Zusätzlich wirkt die
im Zyklus definierte Toleranz auch bei Verfahrbewegungen auf
Kreisbögen.
Falls erforderlich, reduziert die TNC den programmierten
Vorschub automatisch, so dass das Programm immer „ruckelfrei“
mit der schnellstmöglichen Geschwindigkeit von der TNC
abgearbeitet wird.
Auch wenn die TNC mit nicht reduzierter
Geschwindigkeit verfährt, wird die von Ihnen definierte
Toleranz grundsätzlich immer eingehalten
. Je größer Sie die
Toleranz definieren, desto schneller kann die TNC verfahren.
Durch das Glätten der Kontur entsteht eine Abweichung. Die Größe
dieser Konturabweichung (
Toleranzwert) ist in einem Maschinen-
Parameter von Ihrem Maschinenhersteller festgelegt. Mit dem
Zyklus
32 können Sie den voreingestellten Toleranzwert verändern
und unterschiedliche Filtereinstellungen wählen, vorausgesetzt ihr
Maschinenhersteller nutzt diese Einstellmöglichkeiten.
Einflüsse bei der Geometriedefinition im CAM-
System
Der wesentlichste Einflussfaktor bei der externen NC-
Programmerstellung ist der im CAM-System definierbare
Sehnenfehler S. Über den Sehnenfehler definiert sich der
maximale Punktabstand des über einen Postprozessor (PP)
erzeugten NC-Programmes. Ist der Sehnenfehler gleich oder
kleiner als der im Zyklus 32 gewählte Toleranzwert
T, dann
kann die TNC die Konturpunkte glätten, sofern durch spezielle
Maschineneinstellungen der programmierte Vorschub nicht
begrenzt wird.
Eine optimale Glättung der Kontur erhalten Sie, wenn Sie den
Toleranzwert im Zyklus 32 zwischen dem 1,1 und 2-fachen des
CAM-Sehnenfehlers wählen.
