RUECKWAERTS-SENKEN (Zyklus 204, DIN/ISO: G204) 3.7
3
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
89

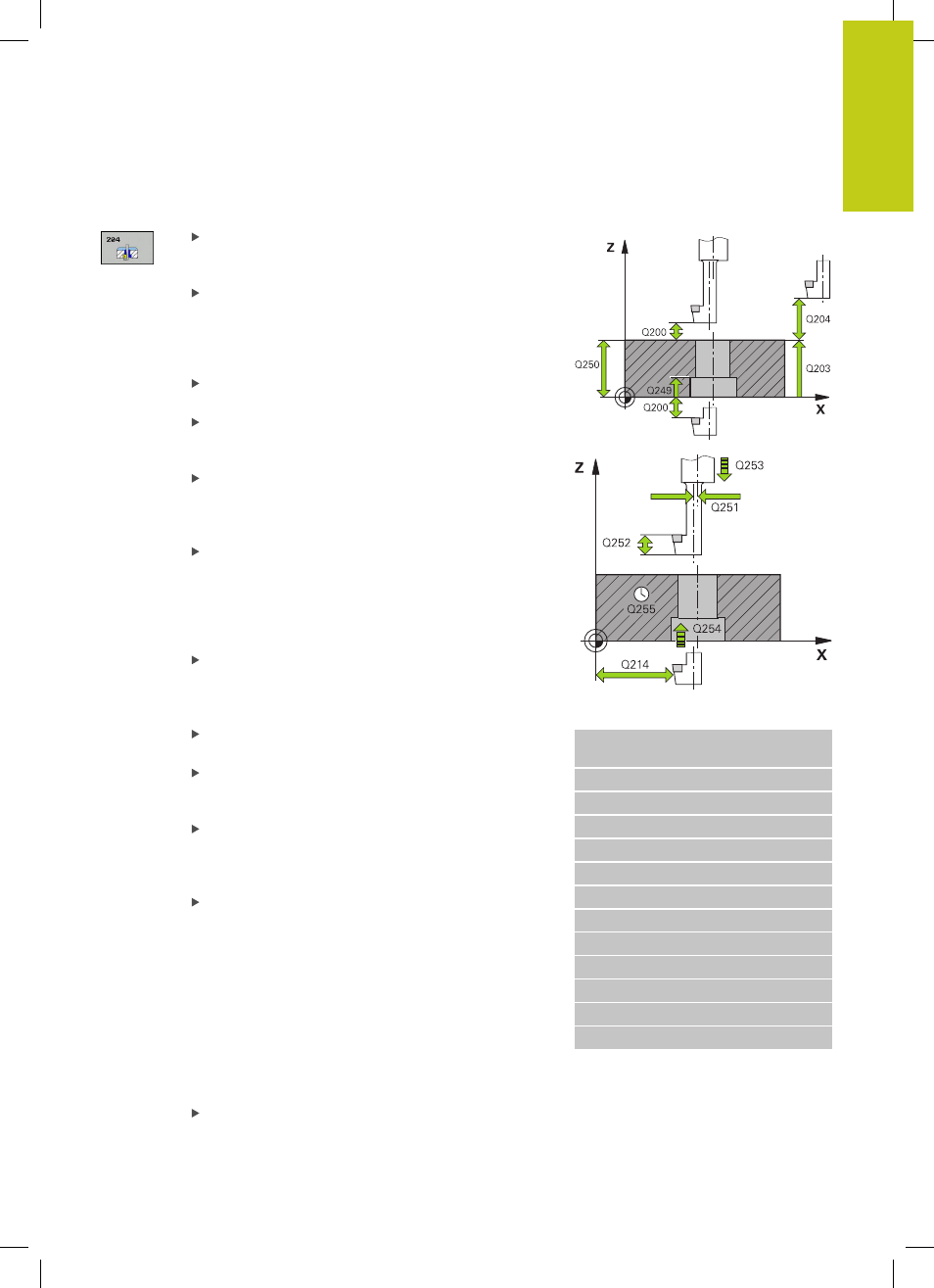

Zyklusparameter
Sicherheits-Abstand Q200 (inkremental):
Abstand Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
Tiefe Senkung Q249 (inkremental): Abstand
Werkstück-Unterkante – Senkungsgrund. Positives
Vorzeichen stellt die Senkung in positiver Richtung
der Spindelachse her. Eingabebereich -99999,9999
bis 99999,9999
Materialstärke Q250 (inkremental): Dicke des
Werkstücks. Eingabebereich 0,0001 bis 99999,9999
Exzentermaß Q251 (inkremental): Exzentermaß der
Bohrstange; aus Werkzeug-Datenblatt entnehmen.
Eingabebereich 0,0001 bis 99999,9999
Schneidenhöhe Q252 (inkremental): Abstand
Unterkante Bohrstange – Hauptschneide; aus
Werkzeug-Datenblatt entnehmen. Eingabebereich
0,0001 bis 99999,9999
Vorschub Vorpositionieren Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min.
Eingabebereich 0 bis 99999,999 alternativ
FMAX,
FAUTO
Vorschub Senken Q254: Verfahrgeschwindigkeit
des Werkzeugs beim Senken in mm/min.
Eingabebereich 0 bis 99999,999 alternativ
FAUTO,
FU
Verweilzeit Q255: Verweilzeit in Sekunden am
Senkungsgrund. Eingabebereich 0 bis 3600,000
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Freifahr-Richtung (1/2/3/4) Q214: Richtung
festlegen, in der die TNC das Werkzeug um das
Exzentermaß versetzen soll (nach der Spindel-
Orientierung); Eingabe von 0 nicht erlaubt
1 : Werkzeug freifahren in Minus-Richtung der
Hauptachse
2 : Werkzeug freifahren in Minus-Richtung der
Nebenachse
3 : Werkzeug freifahren in Plus-Richtung der
Hauptachse
4 : Werkzeug freifahren in Plus-Richtung der
Nebenachse
Winkel für Spindel-Orientierung Q336 (absolut):
Winkel, auf den die TNC das Werkzeug vor dem
Eintauchen und vor dem Herausfahren aus der
Bohrung positioniert. Eingabebereich -360,0000 bis
360,0000
NC-Sätze
11 CYCL DEF 204 RUECKWAERTS-
SENKEN
Q200=2
;SICHERHEITS-ABST.
Q249=+5 ;TIEFE SENKUNG
Q250=20 ;MATERIALSTAERKE
Q251=3.5 ;EXZENTERMASS
Q252=15 ;SCHNEIDENHOEHE
Q253=750 ;VORSCHUB VORPOS.
Q254=200 ;VORSCHUB SENKEN
Q255=0 ;VERWEILZEIT
Q203=+20 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q214=1 ;FREIFAHR-RICHTUNG
Q336=0 ;WINKEL SPINDEL
