KREISTASCHE (Zyklus 252, DIN/ISO: G252)
5.3
5
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
149

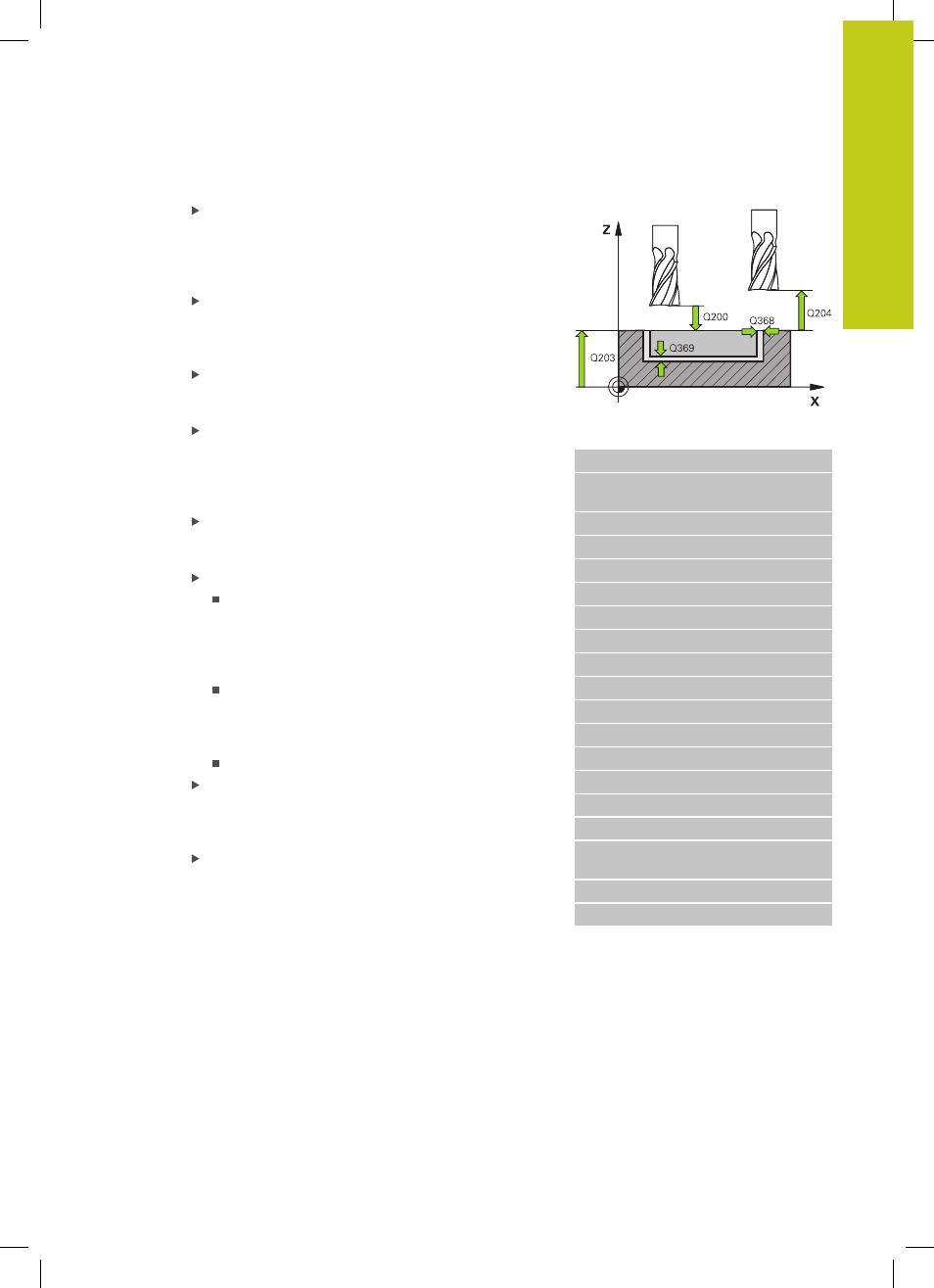

Zustellung Schlichten Q338 (inkremental): Maß,
um welches das Werkzeug in der Spindelachse
beim Schlichten zugestellt wird. Q338=0:
Schlichten in einer Zustellung. Eingabebereich 0 bis
99999,9999
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ
PREDEF
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ
PREDEF
Bahn-Überlappung Faktor Q370: Q370 x
Werkzeug-Radius ergibt die seitliche Zustellung k.
Eingabebereich 0,1 bis 1,9999 alternativ
PREDEF
Eintauchstrategie Q366: Art der Eintauchstrategie:
0 = senkrecht eintauchen. In der Werkzeug-
Tabelle muss für das aktive Werkzeug der
Eintauchwinkel
ANGLE 0 oder 90 eingegeben
werden. Ansonsten gibt die TNC eine
Fehlermeldung aus
1 = helixförmig eintauchen. In der Werkzeug-
Tabelle muss für das aktive Werkzeug der
Eintauchwinkel
ANGLE ungleich 0 definiert sein.
Ansonsten gibt die TNC eine Fehlermeldung aus
Alternativ
PREDEF
Vorschub Schlichten Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Seiten- und Tiefenschlichten in
mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO, FU, FZ
Bezug Vorschub (0...3) Q439: Festlegen, worauf
sich der programmierte Vorschub bezieht:
0
: Vorschub bezieht sich auf die Mittelpunktsbahn
des Werkzeugs
1
: Vorschub bezieht sich nur beim Schlichten Seite
auf die Werkzeugschneide, ansonsten auf die
Mittelpunktsbahn
2
: Vorschub bezieht sich beim Schlichten Seite
und
Schlichten Tiefe auf die Werkzeugschneide,
ansonsten auf die Mittelpunktsbahn
3
: Vorschub bezieht sich immer auf die
Werkzeugschneide
NC-Sätze
8 CYCL DEF 252 KREISTASCHE
Q215=0
;BEARBEITUNGS-
UMFANG
Q223=60
;KREISDURCHMESSER
Q368=0.2
;AUFMASS SEITE
Q207=500
;VORSCHUB FRAESEN
Q351=+1
;FRAESART
Q201=-20
;TIEFE
Q202=5
;ZUSTELL-TIEFE
Q369=0.1
;AUFMASS TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q338=5
;ZUST. SCHLICHTEN
Q200=2
;SICHERHEITS-ABST.
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q370=1
;BAHN-UEBERLAPPUNG
Q366=1
;EINTAUCHEN
Q385=500
;VORSCHUB
SCHLICHTEN
Q439=3
;BEZUG VORSCHUB
9 L X+50 Y+50 R0 FMAX M3 M99
