BEZUGSPUNKT EINZELNE ACHSE (Zyklus 419, DIN/ISO: G419) 15.13
15
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
521
Zyklusparameter

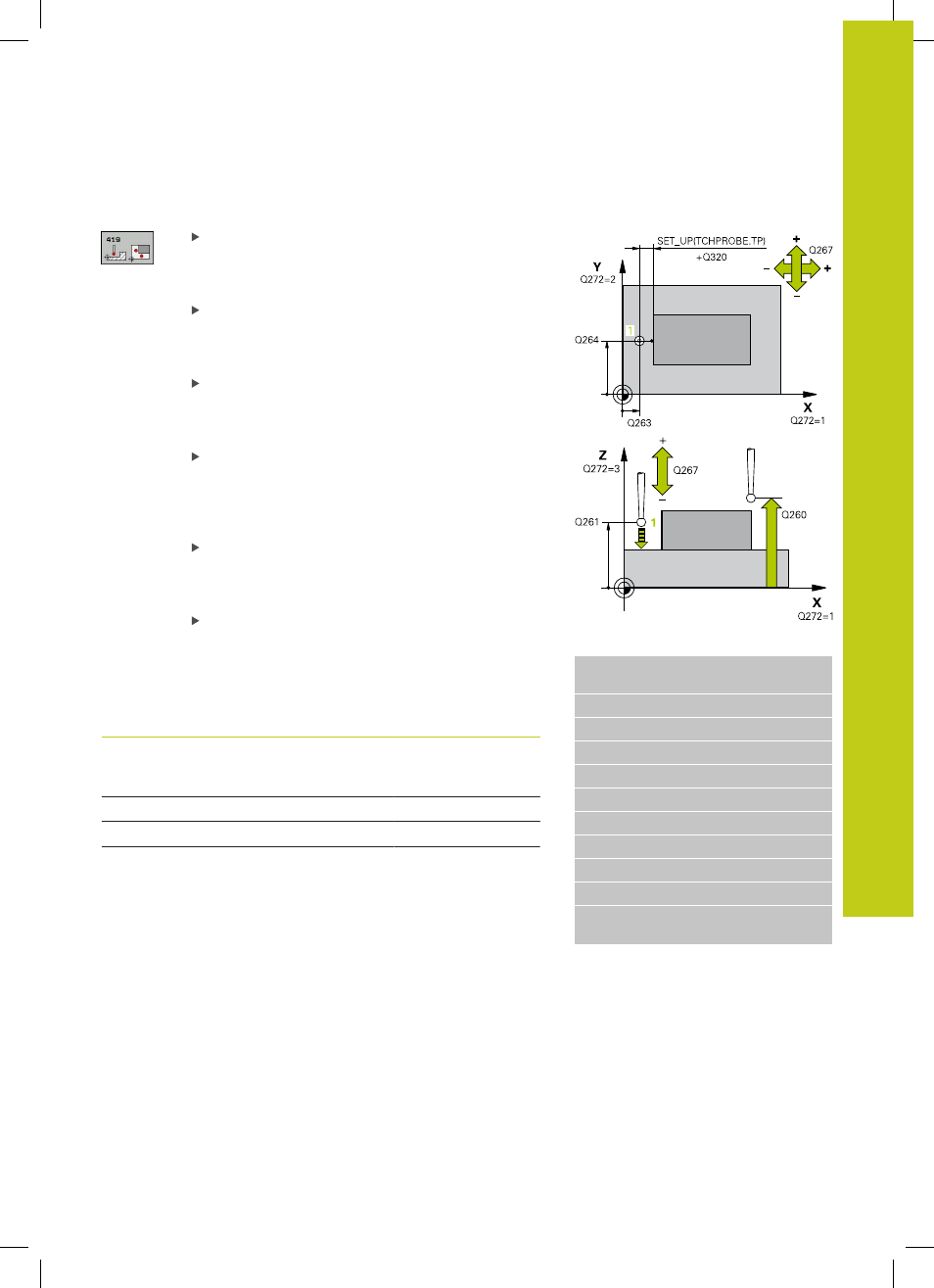

1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Messachse (1...3: 1=Hauptachse) Q272: Achse, in
der die Messung erfolgen soll:
1
: Hauptachse = Messachse
2
: Nebenachse = Messachse
3
: Tastsystem-Achse = Messachse
Achszuordnungen
Aktive Tastsystem-
Achse: Q272 = 3
Zugehörige
Hauptachse:
Q272 = 1
Zugehörige
Nebenachse:
Q272 = 2
Z
X
Y
Y
Z
X
X
Y
Z
NC-Sätze
5 TCH PROBE 419 BZPKT EINZELNE
ACHSE
Q263=+25
;1. PUNKT 1. ACHSE
Q264=+25
;1. PUNKT 2. ACHSE
Q261=+25
;MESSHOEHE
Q320=0
;SICHERHEITS-ABST.
Q260=+50
;SICHERE HOEHE
Q272=+1
;MESSACHSE
Q267=+1
;VERFAHRRICHTUNG
Q305=0
;NR. IN TABELLE
Q333=+0
;BEZUGSPUNKT
Q303=+1
;MESSWERT-
UEBERGABE
