Tastsystemzyklen: Kinematik automatisch vermessen
18.5 PRESET-KOMPENSATION (Zyklus 452, DIN/ISO: G452, Option)
18
606
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
18.5 PRESET-KOMPENSATION (Zyklus
452, DIN/ISO: G452, Option)

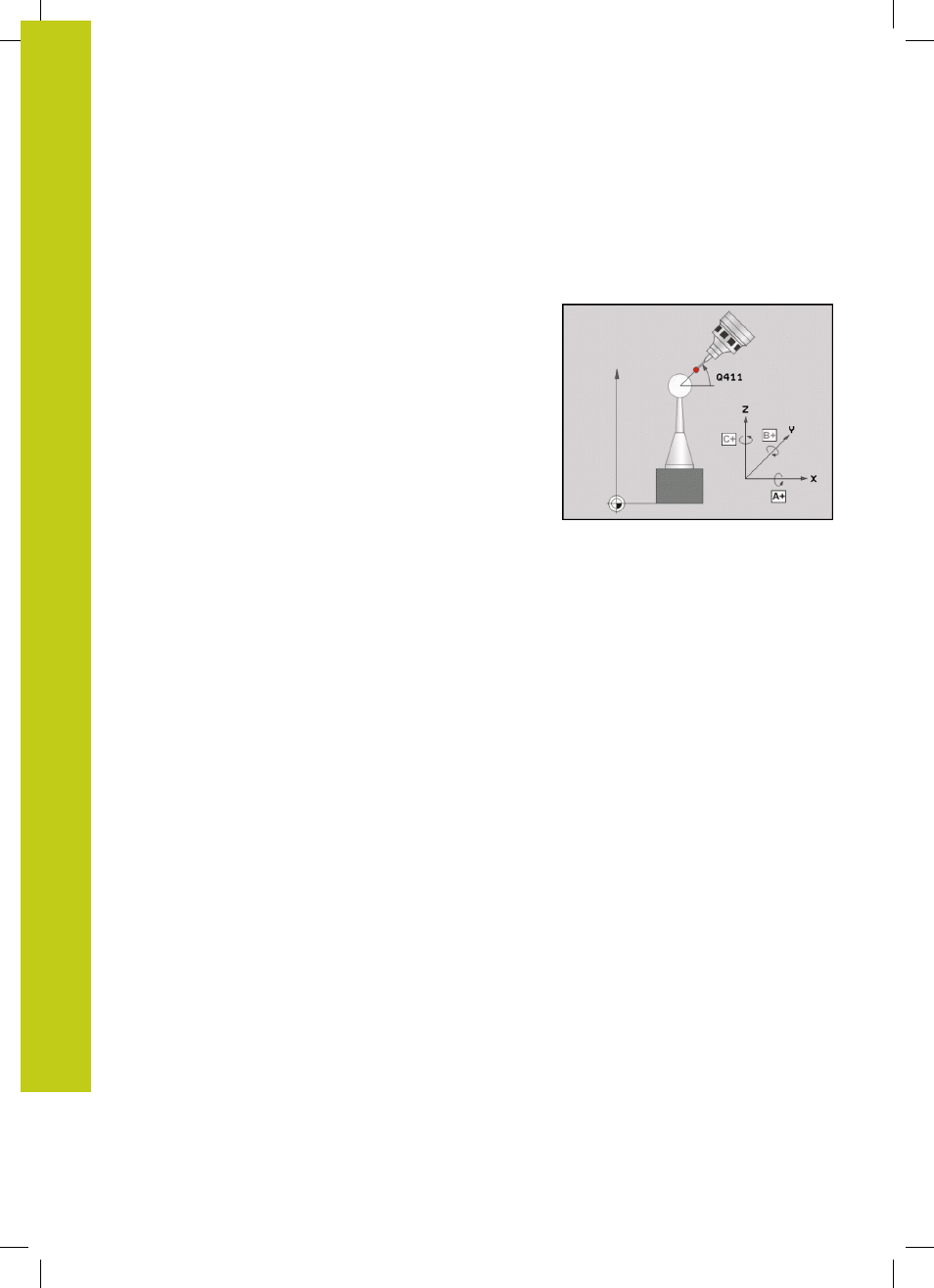

Zyklusablauf
Mit dem Tastsystem-Zyklus 452 können Sie die kinematische
Transformationskette Ihrer Maschine optimieren (siehe "KINEMATIK
VERMESSEN (Zyklus 451, DIN/ISO: G451, Option)", Seite 592).
Anschließend korrigiert die TNC ebenfalls im Kinematikmodell das
Werkstückkoordinatensystem so, daß der aktuelle Preset nach der
Optimierung im Zentrum der Kalibrierkugel ist.
Mit diesem Zyklus können Sie beispielsweise Wechselköpfe
untereinander abstimmen.
1 Kalibrierkugel aufspannen
2 Referenzkopf mit Zyklus 451 vollständig vermessen und
abschließend vom Zyklus 451 den Preset in das Kugelzentrum
setzen lassen
3 Zweiten Kopf einwechseln
4 Wechselkopf mit Zyklus 452 bis zur Kopfwechsel-Schnittstelle
vermessen
5 weitere Wechselköpfe mit Zyklus 452 an den Referenzkopf
angleichen
Wenn Sie während der Bearbeitung die Kalibrierkugel auf dem
Maschinentisch aufgespannt lassen können, so können Sie
beispielsweise eine Drift der Maschine kompensieren. Dieser
Vorgang ist auch auf einer Maschine ohne Drehachsen möglich.
1 Kalibrierkugel aufspannen, auf Kollisionsfreiheit achten
2 Preset in der Kalibrierkugel setzen
3 Preset am Werkstück setzen und Bearbeitung des Werkstücks
starten
4 Mit Zyklus 452 in regelmäßigen Abständen eine
Presetkompensation ausführen. Dabei erfaßt die TNC die Drift
der beteiligten Achsen und korrigiert diese in der Kinematik
