Messergebnisse in Q-Parametern
Die Messergebnisse des jeweiligen Antast-Zyklus legt die
TNC in den global wirksamen Q-Parametern Q150 bis Q160
ab. Abweichungen vom Sollwert sind in den Parametern Q161
bis Q166 gespeichert. Beachten Sie die Tabelle der Ergebnis-
Parameter, die bei jeder Zyklus-Beschreibung mit aufgeführt ist.

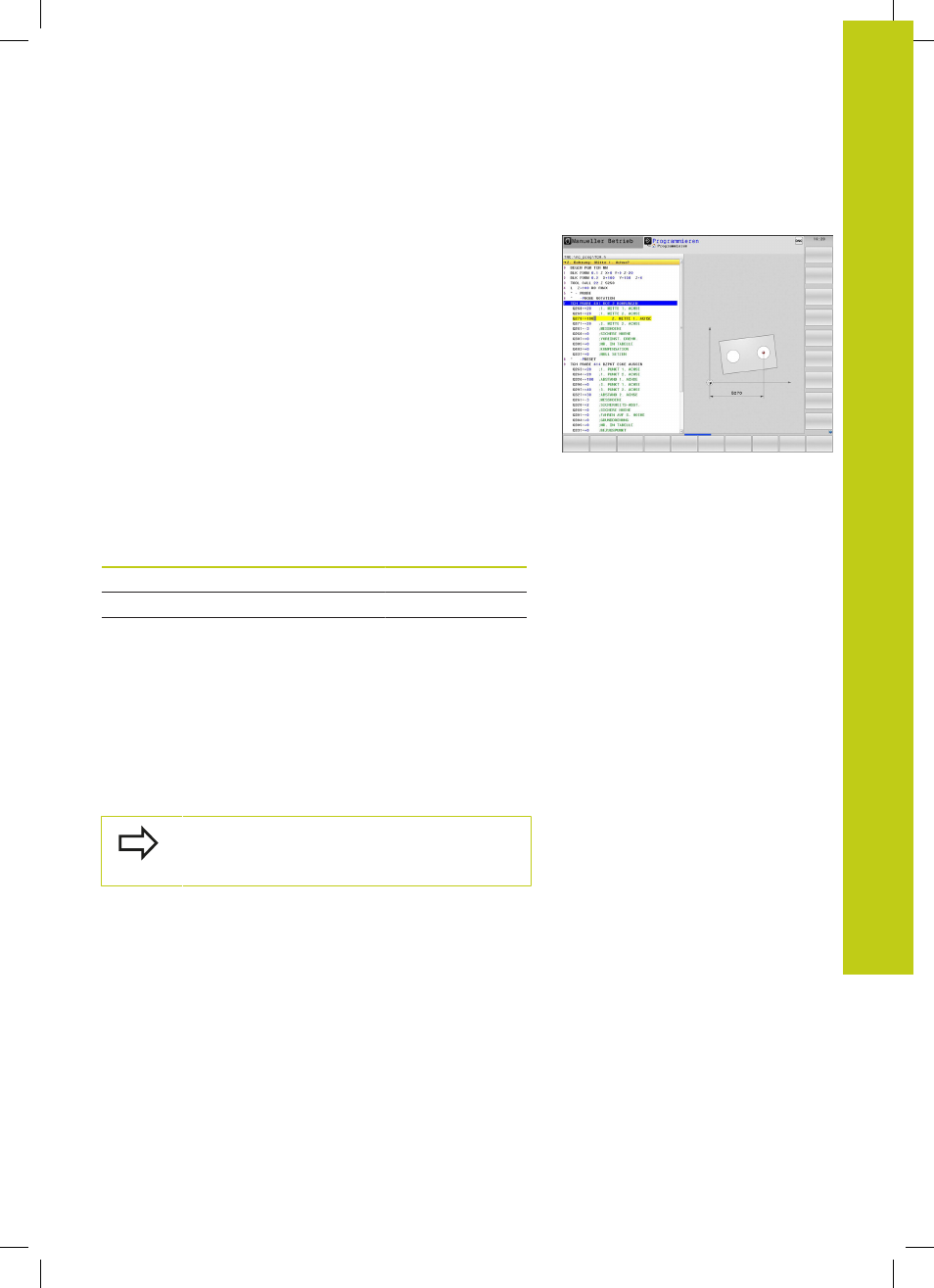

Zusätzlich zeigt die TNC bei der Zyklus-Definition im Hilfsbild des
jeweiligen Zyklus die Ergebnis-Parameter mit an (siehe Bild rechts
oben). Dabei gehört der hell hinterlegte Ergebnisparameter zum
jeweiligen Eingabeparameter.
Status der Messung
Bei einigen Zyklen können Sie über die global wirksamen Q-
Parametern Q180 bis Q182 den Status der Messung abfragen
Mess-Status Parameter-Wert
Messwerte liegen innerhalb der Toleranz Q180 = 1
Nacharbeit erforderlich Q181 = 1
Ausschuss Q182 = 1
Die TNC setzt den Nacharbeits- bzw. Ausschuss-Merker, sobald
einer der Messwerte außerhalb der Toleranz liegt. Um festzustellen
welches Messergebnis außerhalb der Toleranz liegt, beachten
Sie zusätzlich das Messprotokoll, oder prüfen Sie die jeweiligen
Messergebnisse (Q150 bis Q160) auf ihre Grenzwerte.
Beim Zyklus 427 geht die TNC standardmäßig davon aus, dass Sie
ein Aussenmaß (Zapfen) vermessen. Durch entsprechende Wahl
von Größt- und Kleinstmaß in Verbindung mit der Antastrichtung
können Sie den Status der Messung jedoch richtigstellen.
Die TNC setzt die Status-Merker auch dann,
wenn Sie keine Toleranzwerte oder Größt-/ bzw.
Kleinstmaße eingegeben haben.
Toleranz-Überwachung
Bei den meisten Zyklen zur Werkstück-Kontrolle können Sie von
der TNC eine Toleranz-Überwachung durchführen lassen. Dazu
müssen Sie bei der Zyklus-Definition die erforderlichen Grenzwerte
definieren. Wenn Sie keine Toleranz-Überwachung durchführen
wollen, geben Sie diese Parameter mit 0 ein (= voreingestellter
Wert)
